3 故障诊断流程

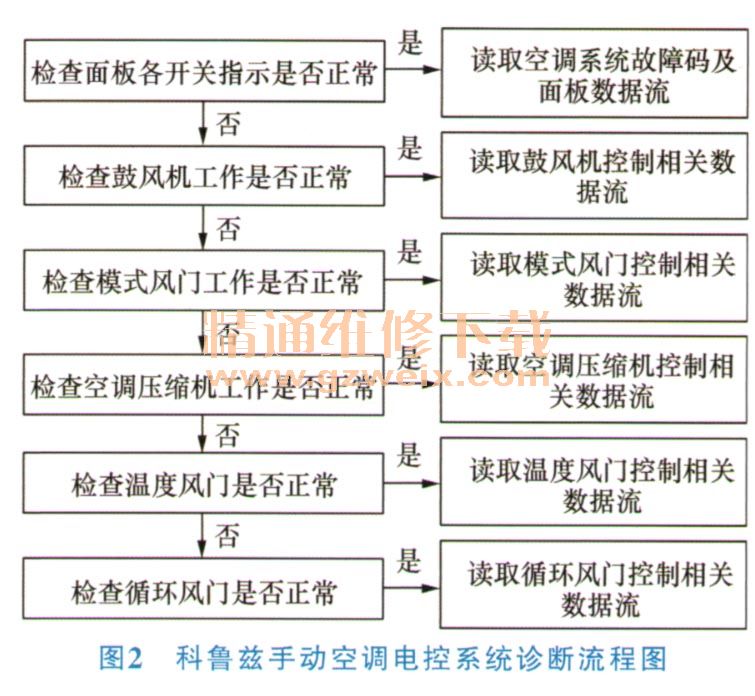

本人综合分析了科鲁兹手动空调电控系统结构、工作原理及其特点，结合检修实践经验认为：分析问题关键在于确定正确的诊断思路。正确地理清诊断思路应把握以下几点：了解故障现象、明确诊断范围、确定合理的诊断顺序。据此确定出诊断流程如图2所示。
4 诊断方法
由于科鲁兹手动空调系统是通过电控单元控制工作的，电控单元具有自诊断和存储故障的功能，因此要利用汽车故障诊断仪进行诊断，国赛使用的汽车故障诊断仪：AU-TOBOSS V30及OBD诊断接头。测试用电路连接及背插探针：BOSCH金德208测试线套装。使用诊断仪主要任务是：读取故障码；追踪故障相关数据流走向；确定故障范围。
4.1读取系统故障码

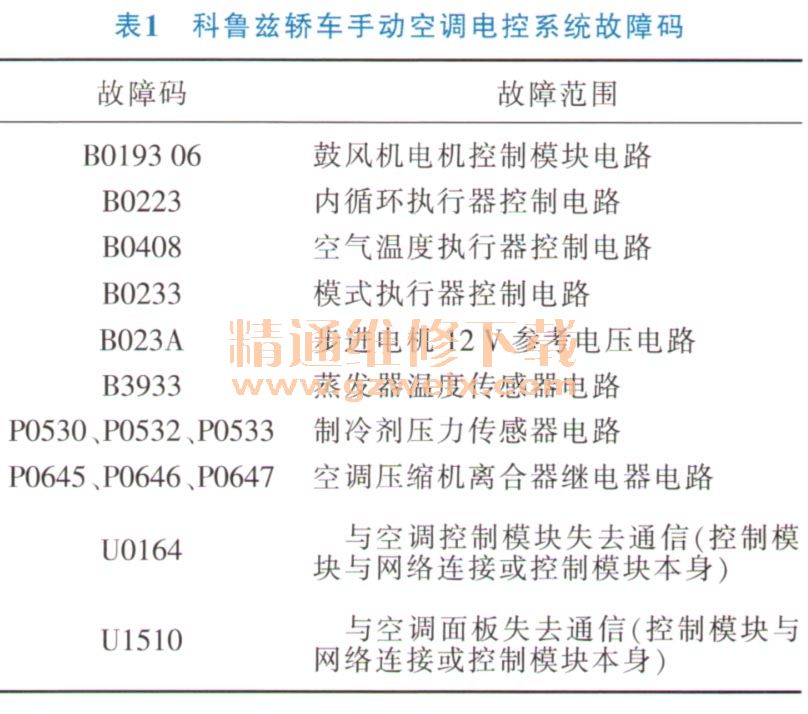

如果诊断仪无法连接到被检测控制单元，则应检测控制单元的供电电路或其与诊断仪的通信线路。确定诊断仪工作正常后，可进行空调系统故障诊断，记录初次读取的故障码以备故障分析参考，然后清除故障码，再次读取该系统故障码，将此次故障码作为分析故障的主要依据。U开头的故障码指的是与总线（数据通信）相关的故障，P开头的故障码是指普通电路或器件故障，通过查阅维修手册的故障码相关说明即可确定故障范围，见表1。
4.2读取数据流

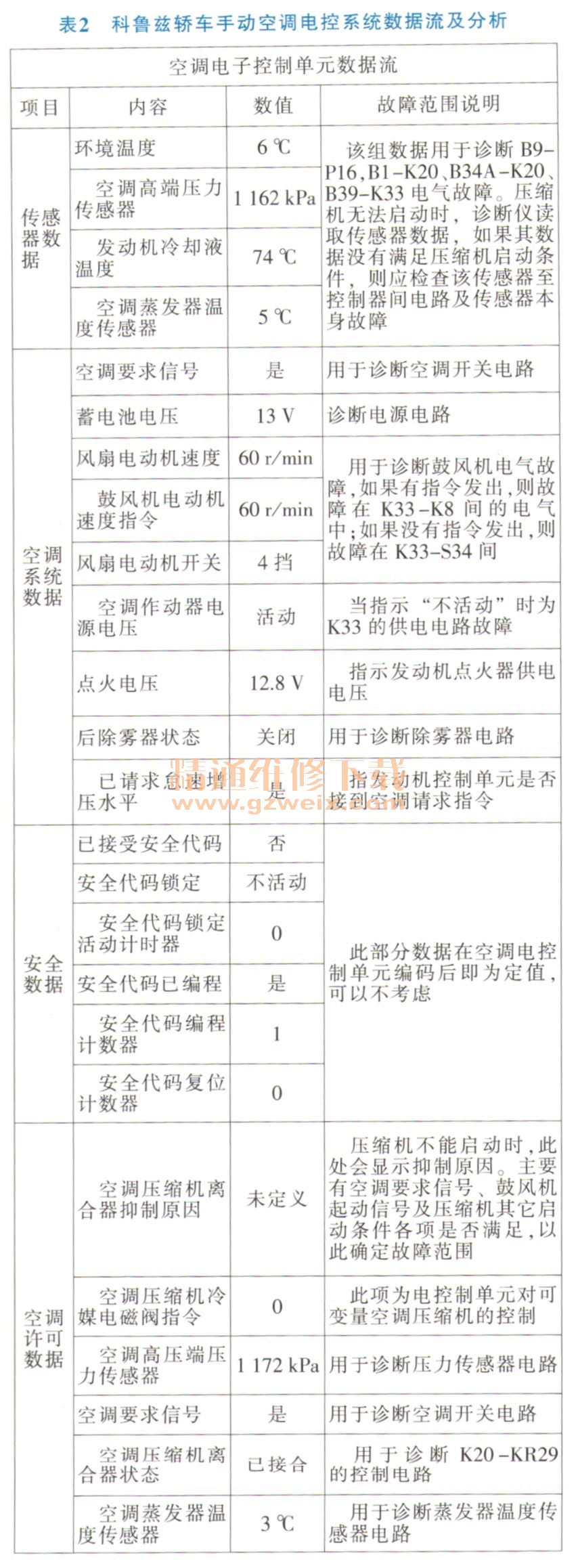

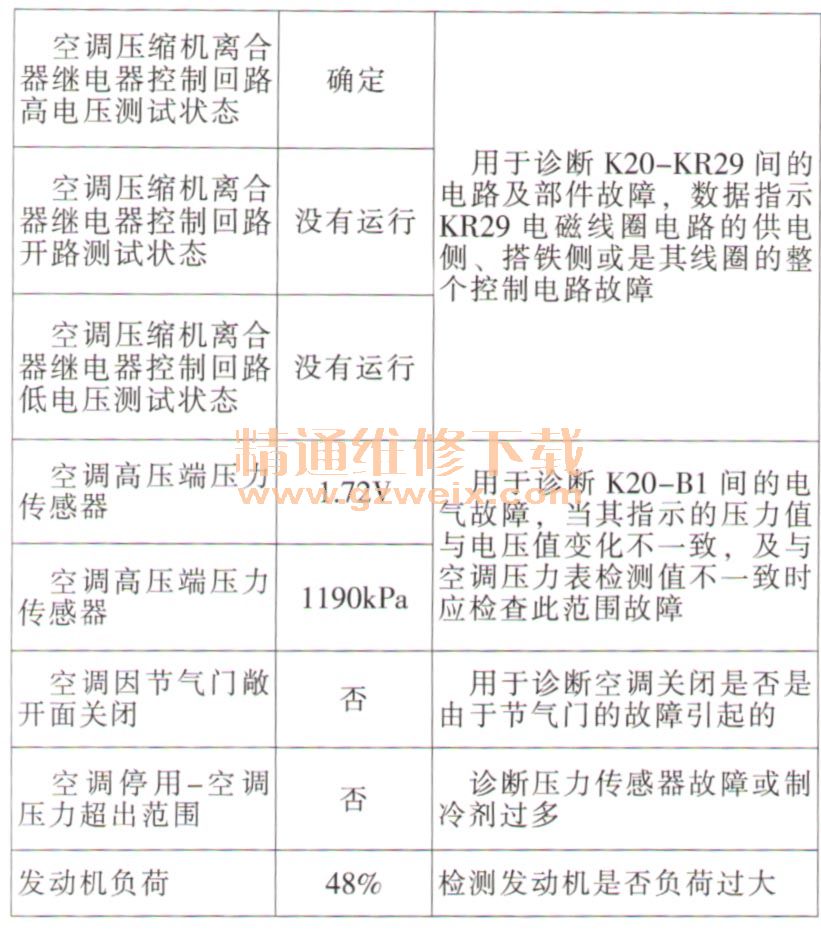

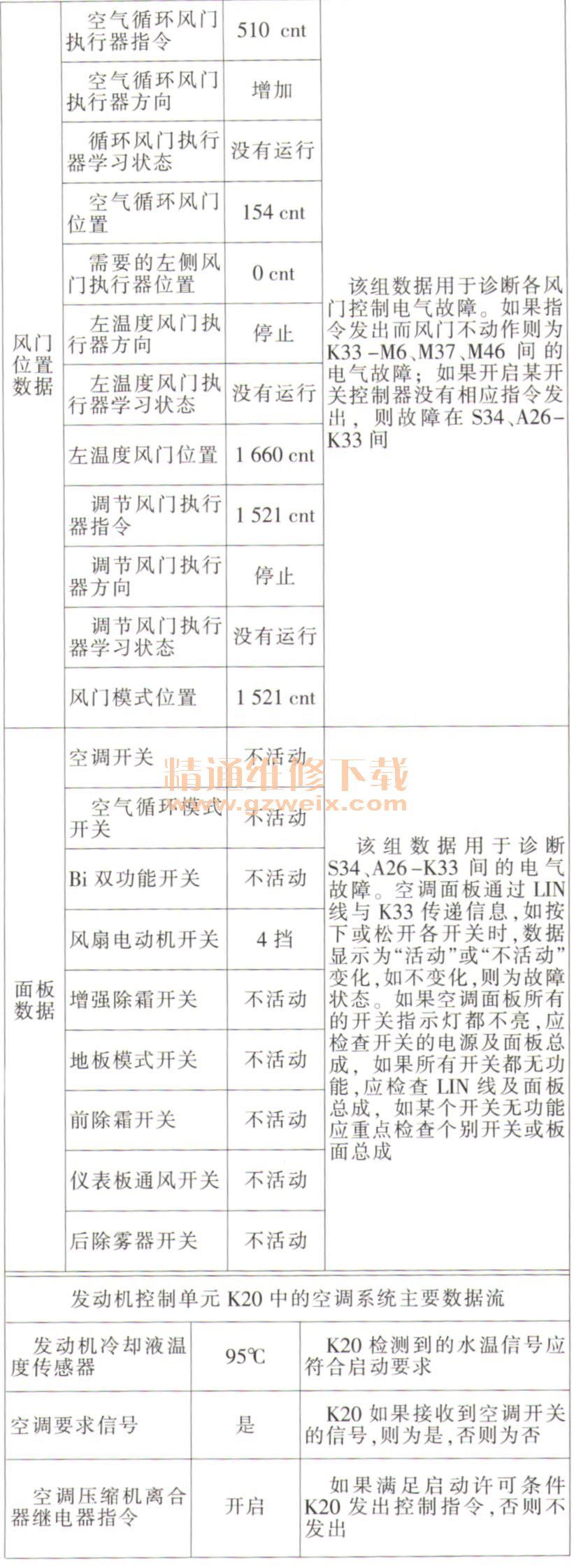

有些故障可能是由于线路接触不良或器件功能老化引起的，该类故障没有故障码，现象也比较复杂特殊，这时只能通过读取数据流对其进行准确分析加以解决，通过刘与故障现象相关的数据与手册或实测真实数据对比，同时对故障相关数据流走向的分析即可确定故障范围，表2是科鲁兹轿车空调系统正常工作时一定条件下的实测部分数据，当数据异常时即表明存在故障，通过数据分析可确定故障范围。
4.3执行元件的测试
利用诊断仪的执行元件测试功能对执行元件测试，可进一步缩小故障范围，并可对确定的故障范围进一步验证，使检测工作更能有的放矢。
当用执行元件测试功能驱动某个执行器时，如果该执行元件能工作则说明其故障范围在其控制器的输入信号电路，否则在控制器的输出电路。同时可用该功能区分故障范围在电控单元的控制电路上还是非控制电路上，如：用该功能执行对压缩机电磁离合器测试功能时，如果电磁离合器接合，则与压缩机离合器继电器连接的4条线路都没有故障，并且电控单元输出控制电路也无故障；如果离合器不接合但可听到其继电器接合声，则故障在与继电器触点相接的2条线及其器件上；如果继电器没有接合声，则故障在继电器控制线圈相接的2条线及其器件上。
