二、EV200慢充系统控制策略
车载充电机的工作流程为:
1.由充电桩或家用电供给交流电;

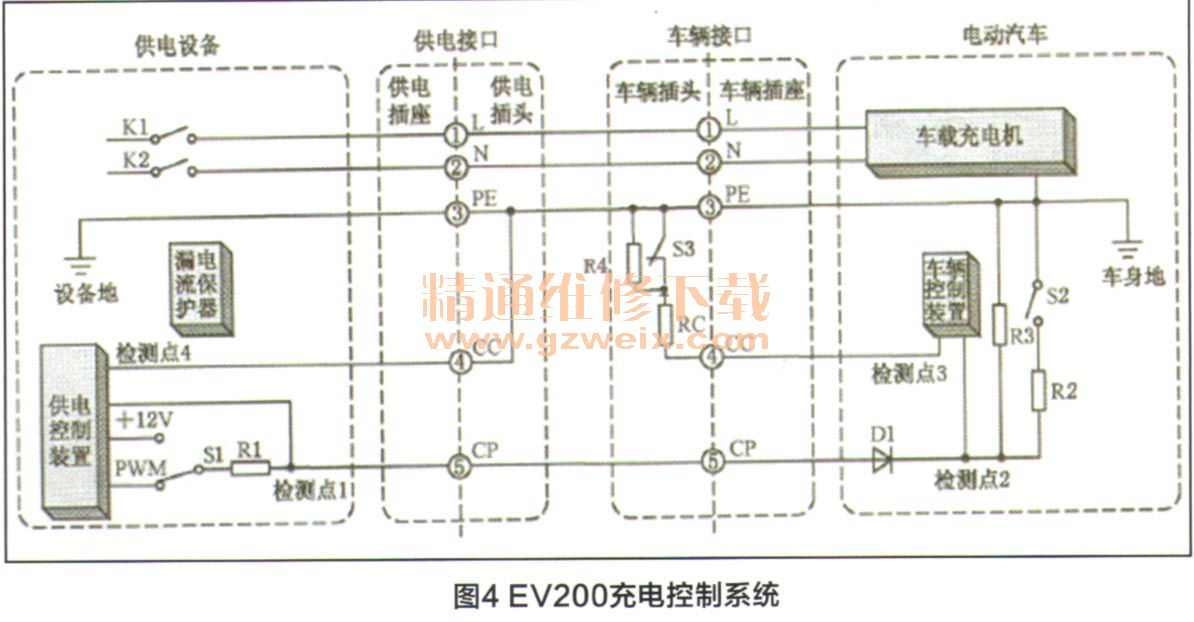

2.通过充电线及充电枪连接到整车,低压唤醒整车控制系统(图4);
3.BMS检测充电需求;
4.BMS给车载充电机发送工作指令并闭合继电器;
5.车载充电机开始工作,进行充电;
6.电池检测充电完成后,给车载充电机发送停止指令;
7.车载充电机停止工作;
8.电池断开继电器。
DC/DC变换器工作流程为:
1,整车ON档上电或充电唤醒上电;
2.动力电池完成高压系统预充电流程;
3.VCU发给DC/DC变换器使能信号;
4. DC/DC变换器开始工作。
三、EV慢充系统故障检测及维修
在新能源纯电动汽车(EV160/200)充电过程中,慢充系统最容易出现的故障为车载充电机与充电桩连接故障。凡是涉及到此故障的情况,首先应该确保充电桩状态良好,符合相关国家标准,与北汽新能源各款电动车进行过调试并通过;其次,确认充电桩提供的工作电压范围在187~253V以内;再次,检查充电枪和充电口的各连接端子无烧蚀和损坏现象;最后,连接好充电线后,查看车载充电机指示灯状态。
车载充电机的指示灯有三种情况:三个指示灯(电源、工作、故障)都不亮;车载充电机的电源指示灯和工作指示灯点亮,无充电电流;对车载充电机的数据进行分析,数据中没有动力电池发送数据。
1.指示灯都不亮的检修方法
当出现车载充电机的电源灯、工作状态灯和故障灯均不亮时,可按照下述方法及步骤进行检修:
(1)测量充电桩端充电枪的N脚和车辆端的N脚导通,阻值应小于0.5Ω,否则应更换充电线总成。
(2)测量充电桩端充电枪的L脚和车辆端的L脚导通,阻值应小于0.5Ω,否则应更换充电线总成。
(3)测量充电桩端充电枪的PE脚和车辆端的PE脚导通,阻值应小于0.5Ω,否则应更换充电线总成。
(4)测量充电桩端充电枪的CP脚和车辆端的C哪却导通,阻值应小于0.5Ω,否则应更换充电线总成。
(5)测量充电桩端充电枪的CP脚和PEA却的导通,阻值应小于0.5Ω,否则应更换充电线总成。
(6)测量充电线车辆端充电枪的CC脚和PE脚的阻值,16A充电线阻值应为680Ω±3%,32A充电线阻值应为220Ω±3%,否则应更换充电线总成。需要注意的是:再测量充电线阻值时,充电枪的解除锁止按键需保持在弹起状态。
(7)如果充电线状态正常,但启动充电程序后,充电机指示灯仍旧都不亮,应首先检查插接件端子无烧蚀、虚接故障,继续对充电线束进行检测,测量充电口L脚与充电线束充电机插接件1脚应导通,阻值应小于0.5Ω,如果不符合标准则应更换充电线束。
(8)测量充电口N脚与与充电线束充电机插接件2脚应导通,阻值应小于0.5Ω,如果不符合标准则更换充电线束。
(9)测量充电口PE脚与与充电线束充电机插接件3脚应导通,阻值应小于0.5Ω,如果不符合标准则更换充电线束。
(10)测量充电口CC脚与与充电线束充电机插接件5脚应导通,阻值应小于0.5Ω,如果不符合标准则更换充电线束。
