自动变光焊接面罩由于采用了特殊的光学技术与太阳能技术，变光屏在弧光出现时能迅速变暗，停止焊接时又自动恢复光亮，焊工可以立即检查焊池，精确定位焊接点，为下一个焊接做准备，焊接面罩的使用，极大地提高了焊接质量。同时，面罩还能过滤紫外线、红外线的辐射及焊接强光对眼睛的伤害，能防止飞溅物和有害物体对脸部的侵害，降低皮肤灼伤症的发生。因此，自动变光焊接面罩被广泛地推广应用，但目前使用的自动变光焊接面罩大多是国外品牌，且使用英文版说明书。焊接从业人员不了解焊接面罩的结构、使用和保养的方法，只能凭操作经验调整遮光度、灵敏度、延迟时间等各功能开关，并且不懂焊接面罩的维护。这样以来缩短了面罩的使用寿命，使其性价比降低，因此有必要学习自动变光焊接面罩的使用和保养方法。

    1．自动变光焊接面罩的结构和使用
    自动变光焊接面罩主要由自动变光屏（ADF）、外保护片、遮光度调节开关、灵敏度设定开关、延时设定开关、电源开关、帽壳组成，有些面罩还设有偏心调节旋钮、磨削模式选择开关和传感器滑盖等功能开关。
    工作原理是采用液晶体作为遮光镜片，以镜片上的探测器探测电焊时弧光的产生与消失，以电力驱动液晶体遮光变色等级，达到防护有害光的目的。
（1）自动变光屏
    自动变光屏（ADF）不同于传统的以各种添加剂和色素制成的被动式遮光镜片，它由液晶、电子电路、太阳能电池板／电池、传感器和紫外线、红外线过滤器组合而成，如图1所示。当焊接电弧发生时，瞬间触发液晶变暗，紫外线和红外线被反射掉，适当的可见光投射到眼底，透光减少到适当的程度。

（2）外保护片
    采用轻质耐用高强度尼龙材料制作，耐脏、耐摩擦，可防止飞溅火花损坏变光屏，提高了光控电焊面罩的使用寿命。
（3）遮光度调节开关
    遮光度等级一般分9～13等级，表示了特定遮光度等级下所提供的遮光水平，焊接时可依据需求自由设定镜片的透光性，如图2所示。遮光度等级低，镜片的透光性变好，焊接时比较容易看清焊接位置，遮光度等级高，镜片的透光性变差，不易看清焊接位置。自动变光屏能过滤掉绝大部分的有害紫外线和红外线，遮光度等级的选择只是舒适不舒适的问题，等级大小与眼睛的保护程度没有联系，焊接时应该选择一种能够清楚的看见起弧点，并且最舒适的遮光度等级。

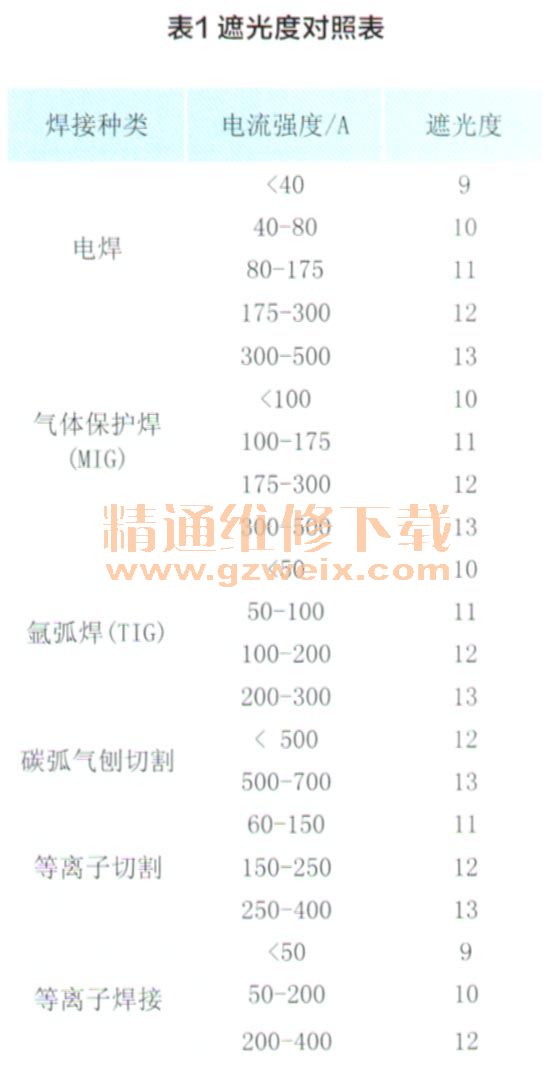

    焊接电流的变化改变了电弧强度，因此变光焊帽的遮光度等级也要做出调整，各焊接种类在不同电流强度时，遮光度参考值如表1所示。

 （4）灵敏度设定开关

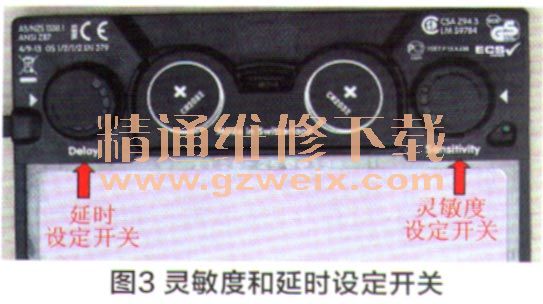

    灵敏度设定开关（Sensitivity）可调节变光镜片由亮变暗的反应速度，自动变光屏最快在0.1 ms就会从亮变暗，起到保护眼睛的作用，如图3所示。图中开关顺时针旋转，响应时间延长，反应速度变慢，逆时针旋转，反应速度变快，操作时视作业需要，调节镜片变暗的光敏感性。如果滤光片在焊接时没有变暗，则调高敏感度设置，直到滤光片在焊接操作时可以稳定变光，避免焊接初始眼晴受到电弧光的照射。如果选择一个过高的敏感度，则滤光片可能在焊接操作结束后，因为周围有光线存在而仍然保持暗态，发生这种情况时，则降低滤光片的敏感度，直到滤光片可以根据需要变暗或变亮。

（5）延时设定开关
    延时开关（Delay）可以设定保护屏由暗变亮的反应速度，由暗到亮延时可以调节0.2～1.0s，如图3所示。图中顺时针旋转调节开关，由暗变亮的反应时间缩短，反之反应时间延长。焊接时，当自动变光屏过快地返回到亮态，而焊缝的余辉仍然存在，眼睛会有不舒服的感觉，尤其当完成很长的焊缝后，自动变光屏很快地返回到亮态，其余辉会引起眼睛疲劳和整体不适。延时变亮的调节功能，可以让自动变光屏滞后恢复到亮态，防止焊接后余辉造成的不适。另外，在连续点焊操作过程中需要匹配反应时间，若保护屏由暗变亮的时间，与焊枪开、关操作时间不同步，操作者就不能看清焊接位置，从而影响焊接质量。
