剖析2011款上海通用GL8新技术 ( 二 )
来源:本站整理  作者:佚名  2012-05-29 11:39:55



右侧电动滑门控制模块(PSDM)电源、搭铁、串行数据和控制开关电路如图 17 所示,PSDM 参与低速GM    LAN 车载网络通信。当汽车处于驻车状态时,车身控制模块(BCM)向电动滑门控制模块提供 12V 的开关信号。顶篷控制开关和 B 柱开关如图18 所示,当按下顶篷控制开关下端时,电动滑门禁用。顶篷控制开关上端是电动滑门开 / 闭按钮,与 B 柱开关共用一根线,参见电路图 17。右侧电动滑门顶篷控制板打开 / 关闭开关和 B柱开关都是瞬时开关,向电动滑门控制模块切换接地信号,从而提供车门的打开和关闭功能。

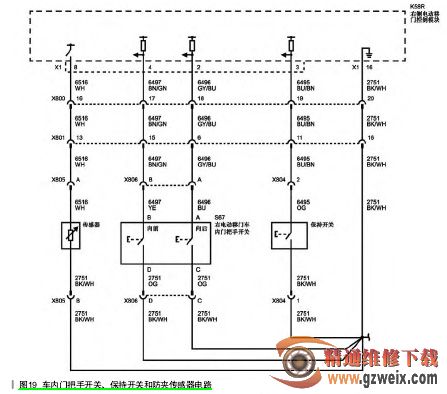

车内门(把手)开关、保持开关和防夹传感器电路如图19所示,防夹传感器、锁紧电机位置如图20所示。防夹传感器安装在车门关闭方向的前端,是一个可变电阻式传感器,用于检测车门关闭方向是否有障碍物。当防夹传感器检测到有障碍物时,会停止关门,动滑门向(相反)开的方向运动。在车内,可以通过车内门把手开关操作右侧电动滑门,它有两个方向(或位置),即开和关。车内门把手开关如图21所示,电路参见图19。保持开关位于滑门下端,如图22所示,保持开关可以防止车门全开车辆处于不平路面时的车门自动滑闭。在电动滑门内,保持开关有一个触点,在车门全开时向控制模块发出信号,电路参见图19。
