剖析2011款上海通用GL8新技术 ( 二 )
来源:本站整理  作者:佚名  2012-05-29 11:39:55

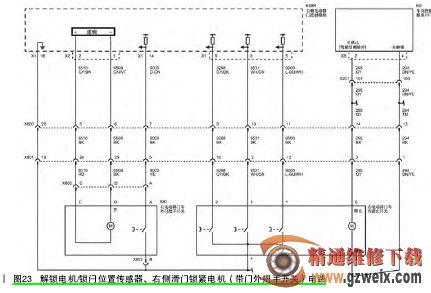

右侧滑门解锁电机/锁闩位置传感器、右侧滑门锁紧电机(带门外把手开关)电路如图23所示,锁紧电机与拉线如图24所示。右侧滑门解锁电机/锁闩位置传感器的位置参见图20,在电路图23中,它被称为右电动移门车内锁止开关。右侧滑门解锁电机由车身控制模块(BCM)控制,随电动门锁动作。锁闩位置传感器有三根线,分别对应着滑门的全开、半开和全关位置,并将信号提供给控制模块。锁紧电机用于拉开锁栓和车门的锁闭。由图24可知,在锁紧电机上有多根拉线,分别是:



接外门把手:保持开关解锁拉线(关门时用)。

后门锁解锁拉线:解锁。

前门锁解锁拉线:解锁。

内门把手拉线:开门解锁。

外门把手拉线:开门解锁。

锁紧电机拉线:开门时解锁前后门锁;关门时解锁锁止开关;移动门关闭后的锁紧。



另外,车内门把手还通过一根单独的拉线(未经过解锁电机处)直接解锁保持开关。在锁紧电机内还有一个外门把手开关,由外门把手通过拉线驱动,用于向控制模块发送由外门把手的车门开、关信号,此开关电路参见图23。右滑动门内的电气部件供电由一根移动电缆提供,取消了老款GL8车的车门与车身间的触点开关,移动电缆如图25所示。(待续)
