剖析宝马车系发动机结构特点及检修要点
来源:本站整理  作者:佚名  2013-05-16 08:27:12

1.结构特点
    (1)发动机型号

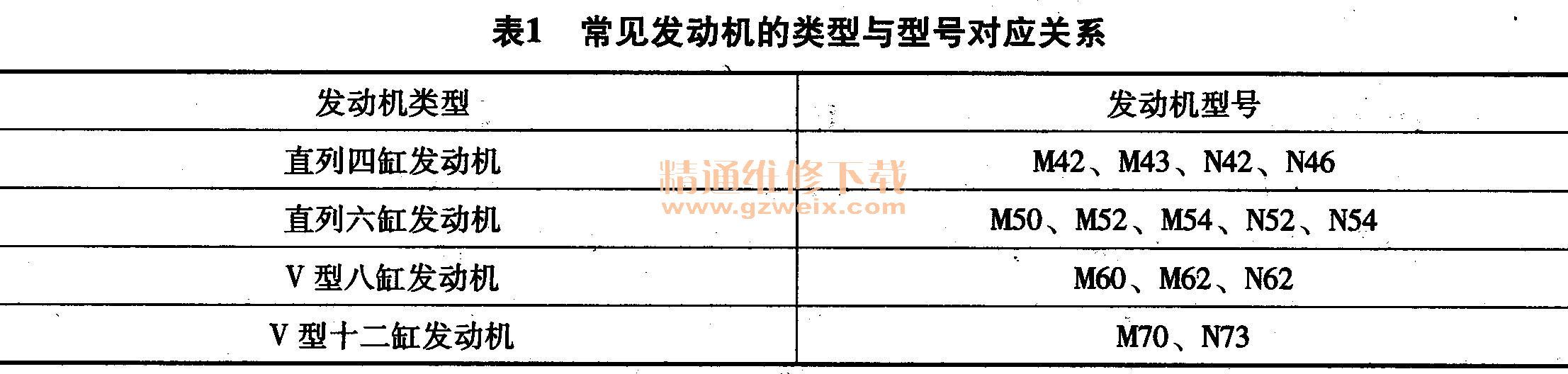

    宝马发动机型号由六位数组成,通常使用前三位数,如B44, M43, N52, S62等。这三位数基本上可以反映出发动机的生产年代、结构特征及控制版本。第一位用英文字母表示,代表发动机系列,常见的是M和N系列,二者区分主要体现在控制版本和气门控制方式。N系列配置电子气门控制系统(VTC控制系统),是M系列的升级产品。第二位用阿拉伯数字表示,如4,5,6,7等,可用于识别气缸数,如4表示四缸发动机,5表示六缸发动机,6表示八缸发动机,7表示十二缸发动机。第三位用阿拉伯数字表示,表示配置级别,数字越大、级别越高。常见发动机的类型与型号对应关系见表1。


    (2)发动机控制版本
    宝马汽油机系统称为DME系统,柴油机系统称为DDE系统。发动机控制版本表示发动机系统的软件版本。使用诊断仪时会发现,DME项目后面通常有一组数,如MET 2, MS43等,用来表示发动机控制版本。博世公司提供的发动机控制版本用M或ME表示,西门子公司则用MS或BMS表示。通常来说,控制版本编号越大,表示版本级别越高,发动机配置越先进。

    (3)点火控制方式
    目前宝马发动机都采用独立点火系统,即每个气缸配置一个点火线圈并由发动机控制模块(DME模块)直接控制。这种点火系统(直接点火系统)给维修工作带来一些方便条件,不必担心高压线插错,无需人工校对点火提前角等,还可以采用对换点火线圈等方法查找故障原因。

    需要说明的是,早期的M70型发动机点火系统比较特殊,它有两个点火线圈和两个分电器,分别对左、右列气缸进行点火控制,其结构与奔驰W140底盘的M120型发动机相同,由此说明各个厂家在同一时期生产的发动机,具有一定的类比性。

    (4)燃油喷射方式
    有两种喷射方式,一种是燃油在进气歧管部位进行喷射,又称为进气道全序列燃油喷射方式,为目前大多数宝马发动机所采用;、另一种是燃油直接喷入燃油室,又称为直喷式,目前已在N54, N73等发动机中采用。燃油喷射系统的喷射方式见图1。

    相比之下,直喷式燃油喷射系统更为先进,但整体结构复杂,燃油必须经过高压泵(图2)进行再次加压才能达到直喷设计要求,在部件执行及燃油回路控制方面也要求较高,因此故障成因比较复杂,检修方法有其特殊性。



[1] [2] [3] [4] [5] [6]  下一页
