剖析宝马车系发动机结构特点及检修要点
来源:本站整理  作者:佚名  2013-05-16 08:27:12

   (4)燃油箱红吸喷射装置的检修要点

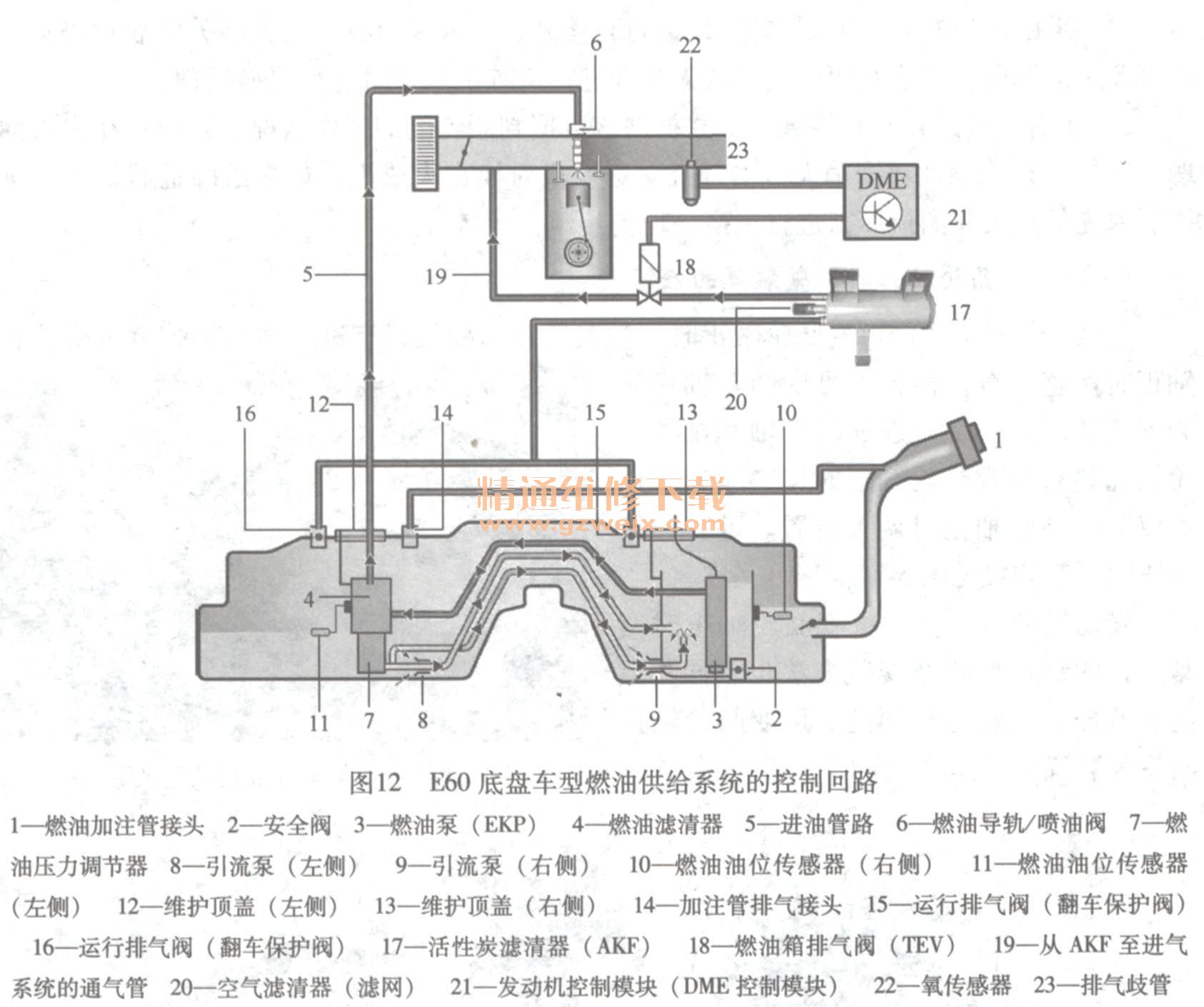

    宝马燃油箱的两个储油室之间装有虹吸喷射装置(引流泵),构成燃油回流管路。E60底盘车型燃油供给系统的控制回路见图12。

    虹吸喷射装置损坏或性能不良会导致发动机因缺油而熄火。常见故障形式是引流泵(虹吸泵)损坏或燃油管破裂。、典型症状如下:燃油箱的一侧储油室无油,另一侧储油室满油。在更换虹吸喷射装置之前,要注意检查燃油泵、燃油滤清器是否良好。
    (5)喷油器的检修要点

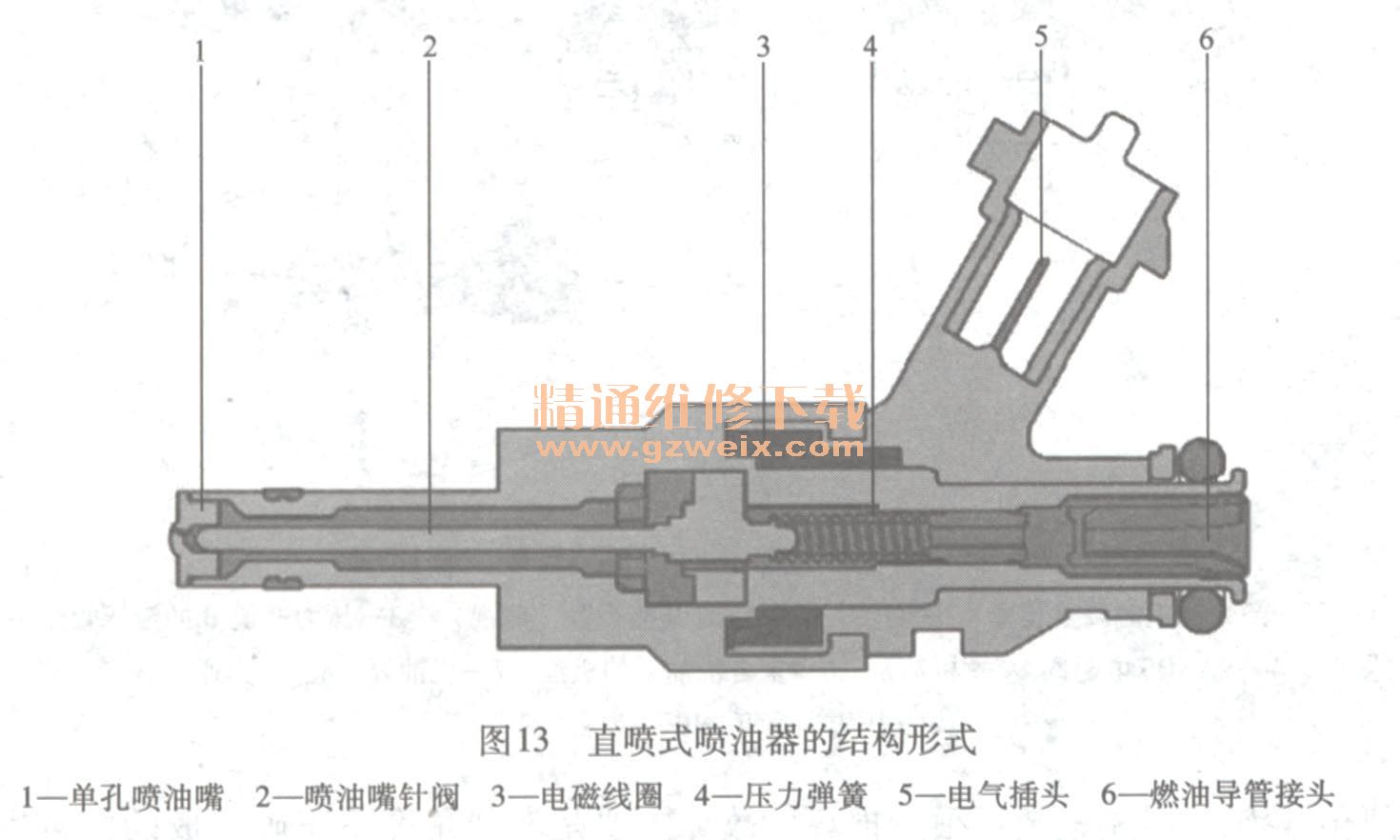

    燃油喷射方式不同,喷油器结构和安装部位也不同。全序列喷射方式的喷油器容易堵塞。直喷式的喷油器容易损坏。直喷式喷油器的结构形式见图13。

    喷油器损坏或性能不良会导致发动机起动困难,怠速抖动(缺缸),加速不良(回火或放炮),尾气超标,排气管过热,三元催化转换器损坏等。常见故障形式包括泄漏、堵塞、卡滞、雾化不良、线圈断路或短路等。

(6)点火线圈的检修要点
点火线圈是易损部件,故障症状包括发动机怠速抖动、加速回火或放炮、车辆行驶无力等。常规检修方法如下所述。

    1)使用诊断仪对发动机控制系统进行自诊断,检查是否有与失火相关的故障码。如果有此类故障码,那么对相应气缸的火花塞进行检查,必要时进行更换处理。
    2)查看气缸运行平稳性数据,并根据该数据判断各缸的工作状况。对于存在失火问题(气缸运行平稳性数据偏大)的气缸,更换或对换点火线圈,如果故障症状消失,则说明原先的点火线圈损坏,进行更换处理。

    (7)可变西枪轴正时调整装里的检修要点
    有两种配置形式的可变凸轮轴正时调整装置:一种是只有进气凸轮轴装有可变凸轮轴正时调整装置,称为单可变凸轮轴正时调整装置;另一种是进气凸轮轴和排气凸轮轴都装有可变凸轮轴正时调整装置,称为双可变凸轮轴正时调整装置。可变凸轮轴正时调整装置见图14。

上一页  [1] [2] [3] [4] [5] [6]  下一页
