剖析宝马车系发动机结构特点及检修要点
来源:本站整理  作者:佚名  2013-05-16 08:27:12

(5)进气系统的控制方式

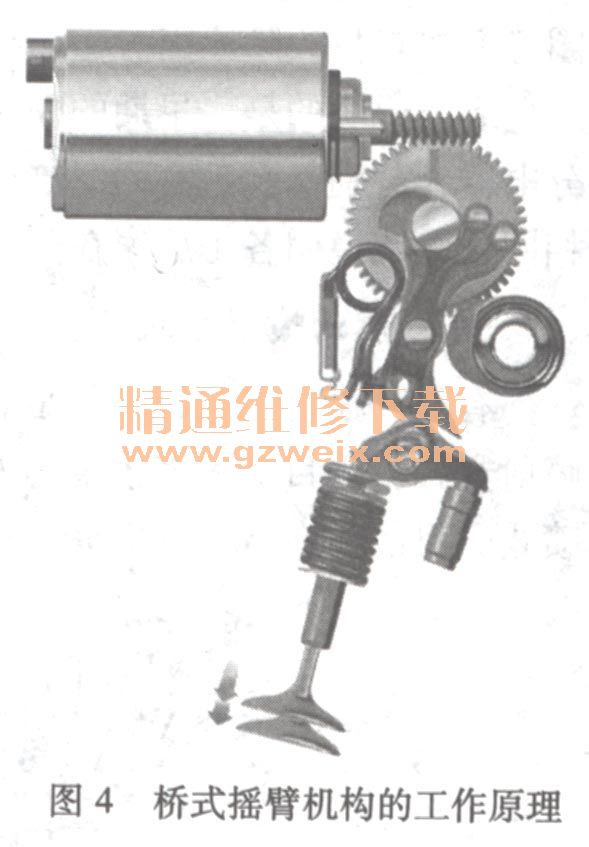

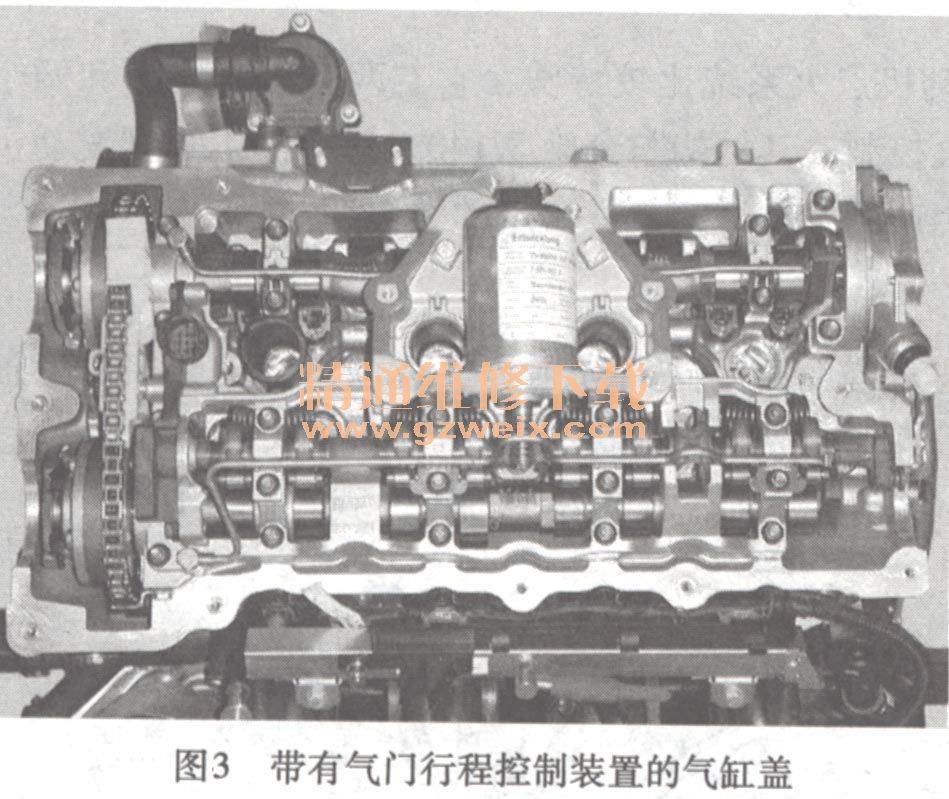

    传统的电控发动机系统采用节气门(电子节气门)控制进气。宝马N系列发动机采用VTC控制系统(VALVETRONIC控制系统)控制进气,该系统利用气门行程控制装置对凸轮轴角度和进气门升程进行控制,称为电子气门控制系统。该系统的结构特点如下:气缸盖有一套驱动装置,通过一个电动机(VALVETRONIC电动机)带动偏心轴及桥式摇臂机构,桥式摇臂机构利用进气凸轮轴控制进气门行程,从而对进气量进行控制。带有气门行程控制装置的气缸盖见图3。桥式摇臂机构的工作原理见图4。

    在电气结构方面,电子气门控制模块可与发动机控制模块集成在一起,也可通过局域总线与发动机控制模块相连。电子气门控制模块的线路图见图5。偏心轴位置传感器见图6。

    (6)发动机防盗系统
    有两种数码传输方式的发动机防盗系统,一种是早期的电子禁止起动防盗系统(EWS系统),另一种是新型的便捷进入及起动系统(CAS系统)。在控制原理方面:这两个系统是基本相同的,主要区别在于:EWS系统是单一功能的控制系统,CAS系统则是多功能系统。

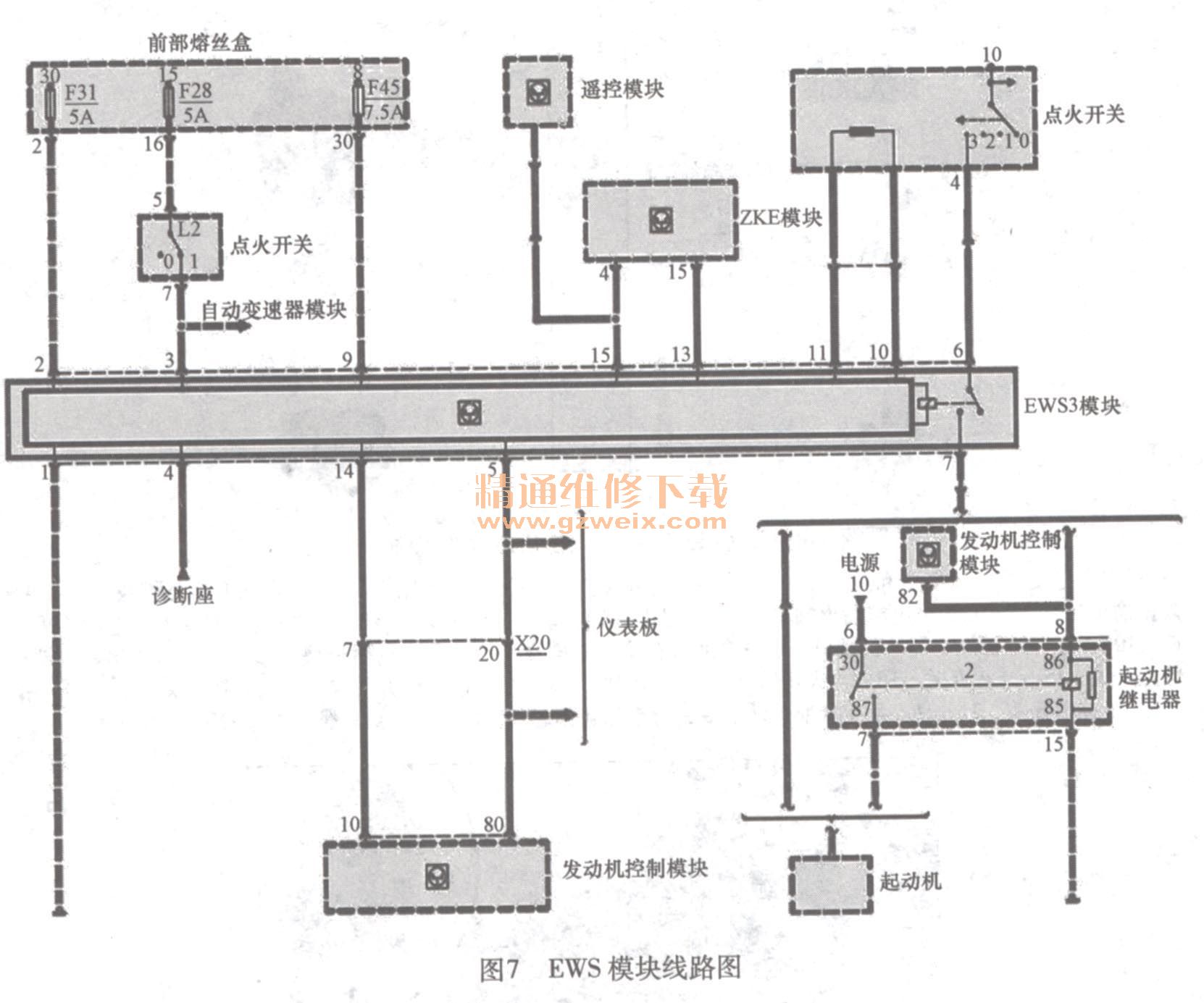

    EWS系统有多个控制版本。控制版本不同,部件的配置形式也不同,但基本结构及部位诊断方法是相同的。主要部件包括点火钥匙(内部设有收发器芯片,又称为信号收发器)、环形线圈(安装在点火开关锁的颈部,其功能相当于天线)、EWS模块(主控模块)、发动机控制模块。收发器芯片借助环形线圈获取能量,向EWS模块发送防盗编码信号。EWS模块识别点火钥匙的合法性,控制起动机,通过专用数据线(EWS数据线)执行发动机防盗锁止功能。EWS模块线路图见图7。

上一页  [1] [2] [3] [4] [5] [6]  下一页
