一、5.0L发动机概述

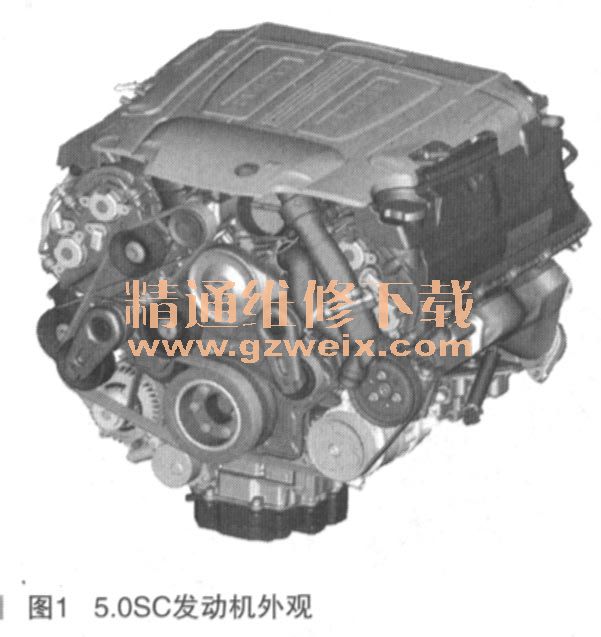

    路虎／捷豹汽车所搭载的发动机型号众多，这里介绍其从2010款后，推出的一款高性能5.0L汽油发动机。该发动机又分为机械增压（SC）和自然吸气（NA）两款。SC发动机的外观如图1所示。发动机的主要技术参数见表1。

1．发动机总体特点
该发动机有如下特点：
·采用轻铝结构
·缸内直喷技术
·置中喷嘴
·双顶置凸轮轴，每缸4气门
·扭矩驱动的可变气门正时（VCT）
·凸轮轮廓切换系统（CPS）
·可变进气Variable intake manifoldsystem （NA）
·超级机械增压（SC）
·高压铸铝缸体
·球墨铸铁GCI曲轴
·拉伸连杆
·活塞喷嘴（SC）
·进气液压挺杆（NA）
·免维护链条
·电子液位温度传感器
·电装发动机管理系统

2．正时部件

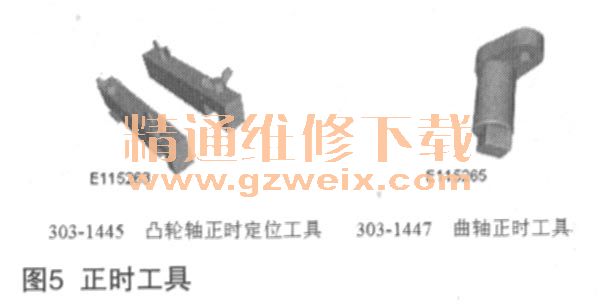

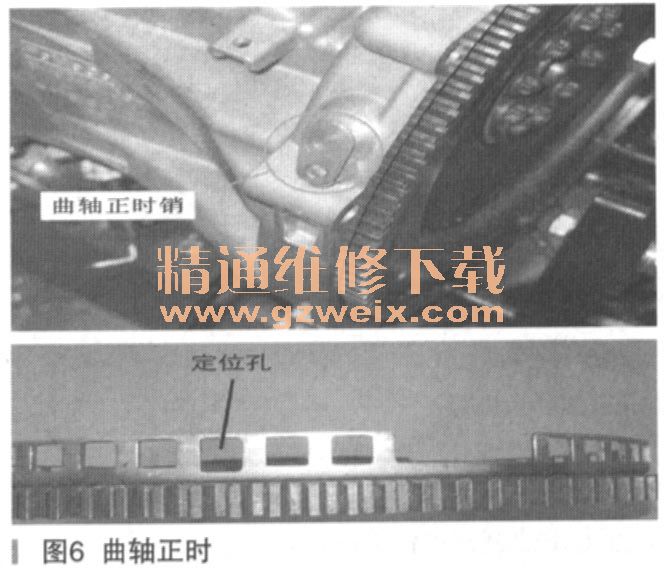

5.0发动机汽缸排列如图2所示，SC发动机正时部件驱动如图3所示，NA发动机正时部件如图4所。正时工具如图5所示，曲轴正时如图6所示，凸轮轴正时如图7所示。汽油泵驱动轴有两种，如图8所示。链条标记如图9和图10所示。

















    3．电控部件

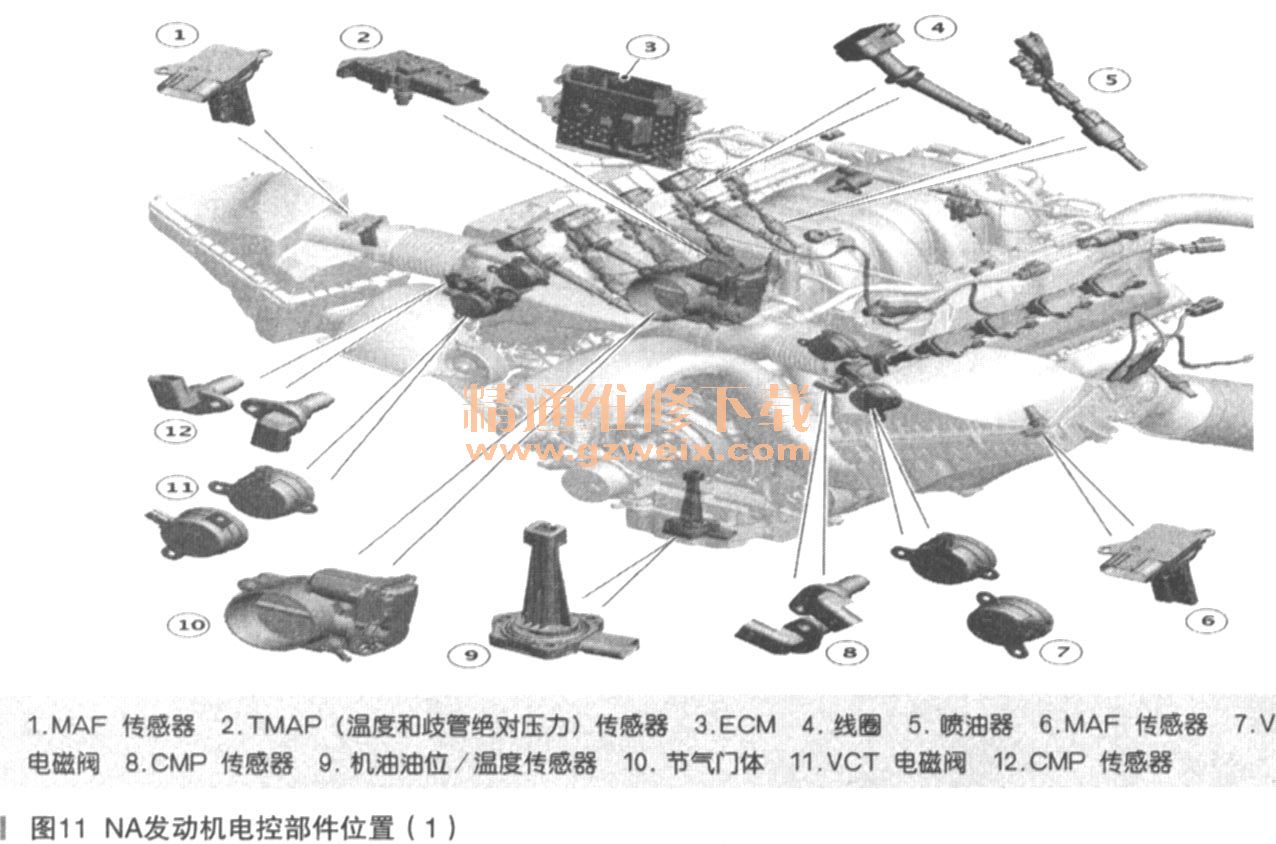

    NA发动机电控部件位置如图11和图12所示。
