六、212底盘车型KG系统

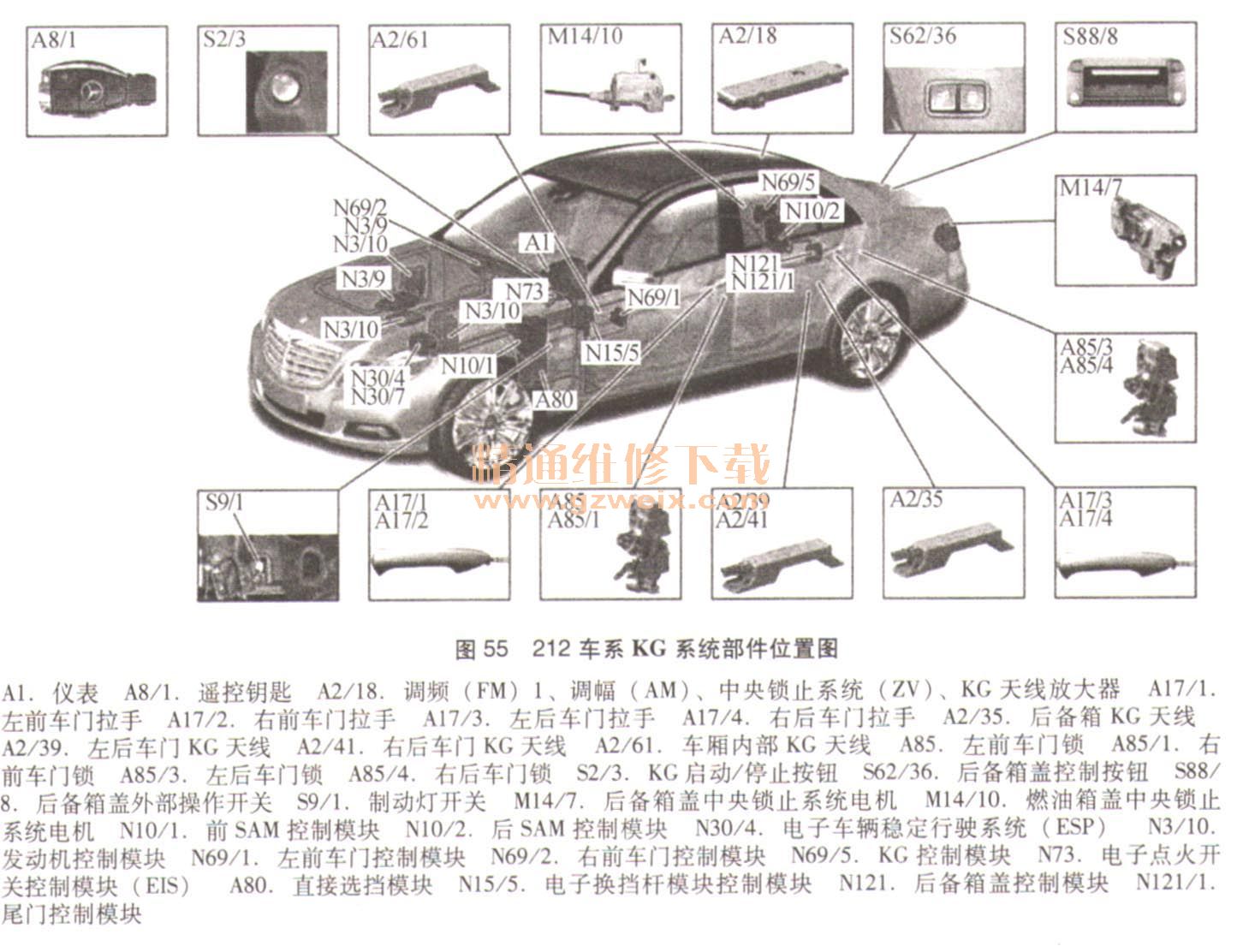

    1. 212车系KG系统部件位置图（图55）

    2. 212车系KG系统控制框图（图56）

    3．确定遥控钥匙位置的功能顺序

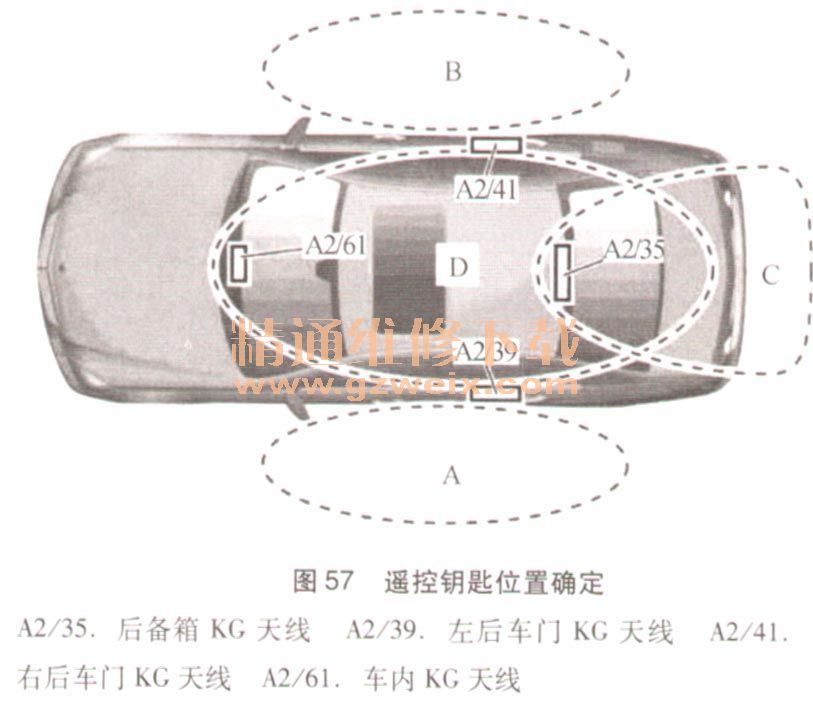

    KG系统各个功能的实现均需要确定遥控钥匙的位置。确定的位置由遥控钥匙通过无线电信号传输。FM1、AM、中央锁止系统（ZV）和KG天线放大器（A2/18）会编辑信号并将其转发至KG控制模块（N69/5）。通过激活以下部件，可以确定遥控钥匙所在的位置（A、B、C或D），如图57所示。

    4．锁止／解锁功能
    可以通过KG系统锁止／解锁功能开启和关闭中央锁止系统（CL）。锁止／解锁功能的操作条件：车辆外部有效遥控钥匙（A8/1）（至一个控制模块的最大距离约lm）、电路15C断开。电子点火开关控制模块N73通过CAN B将电路15的电路状态传输至KG控制模块N69/5o可通过操作下列部件实现“锁止和解锁”功能：左前KG车门拉手（A17/1）.、右前KG车门拉手（A17/2）、左后KG车门拉手（A17/3）、右后KG车门拉手（A17/4）、后备箱盖外部操作开关（588/8）（解锁后备箱盖）。
   （1）解锁（以左前车门全部解锁为例）。
    左前车门KG车门拉手被握住时，内部电容器能够识别出来。KG控制模块读取内部电容器的信号并促动左后车门KG天线（A2/39），这样可以将唤醒信号传输至遥控钥匙。遥控钥匙将其进人认可代码和位置传输至调频（FM） 1、调幅（AM）、中央锁止系统（ZV）和KG天线放大器（A2/18），接着将数据转送至KG控制模块。KG控制模块通过CAN B将此数据传输至电子点火开关控制模块。电子点火开关控制模块检查遥控钥匙的进人认可代码，如果该代码有效，则通过CAN B将“开启中央锁止系统（CL）”信息传输至以下控制模块：前SAM控制模块（N10/1）、后SAM控制模块（N10/2）、左前车门控制模块（N69/1）、右前车门控制模块（N69/2）。相应的控制模块使以下部件解锁：左前车门锁（A85）、右前车门锁（A85/1）、左后车门锁（A85/3）.、右后车门锁（A85/4）、后备箱盖中央锁止系统电机（M14/7）、燃油箱盖中央锁止系统电机（M14/10）。后SAM控制模块促动外部操作开关解锁后备箱盖或掀开式背门。如果在打开中央锁止系统（CL）后0.5s内拉动KG左前车门拉手，那么KG左前车门拉手中的霍尔传感器就会感测到此动作并将此动作信号发送到KG控制模块，然后该控制模块促动左前车门开启辅助电机A85 m2，同时旋转锁销“开启”并且车门打开。
   （2）锁止（以左前车门锁止为例）。
    如果从外侧握住车门拉手，那么KG左前车门拉手中的外部电容传感器就会感测到。其他功能顺序与之前介绍的解锁操作类似，但不会促动左前车门开启辅助电机。
   （3）解锁后备箱盖的功能顺序。
    后SAM控制模块读取外部操作开关的状态并通过CAN B将状态传输至KG控制模块。按下外部操作开关时，KG控制模块促动KG后备箱天线（A2/35），从而将唤醒信号传输至遥控钥匙。遥控钥匙将其进入认可代码和位置传输至天线放大器，从而将数据转发给KG控制模块。后SAM控制模块通过后备箱盖旋钮（M14/7s1）识别到阻滞的旋转锁销时，掀开式背门控制模块会中断对掀开式背门控制电机的促动。之后，掀开式背门控制电机移回初始位置。然后由掀开式背门控制模块促动掀开式背门锁原件，掀开式背门完全关闭。
