三、204底盘车型KG系统

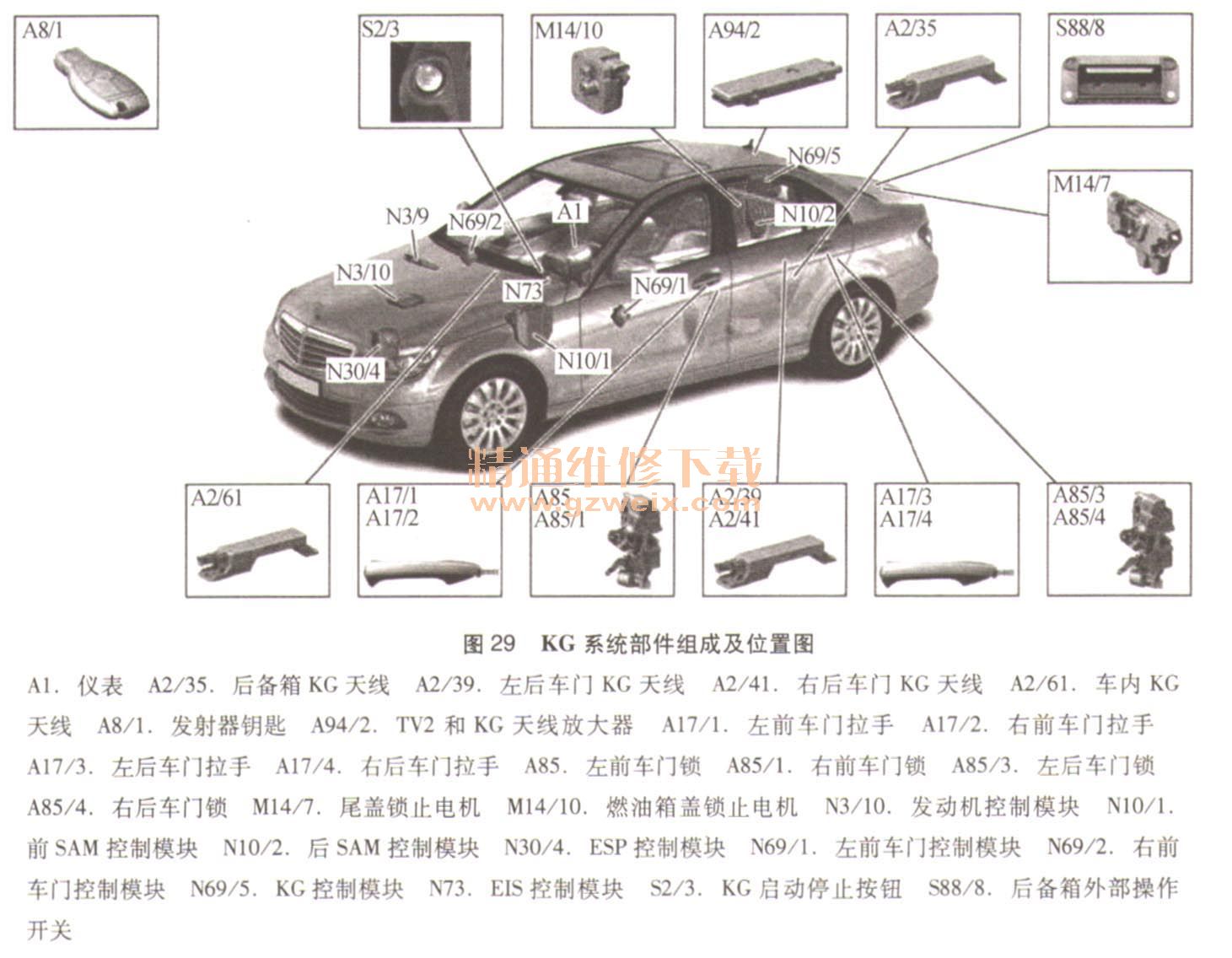

     KG系统部件组成及位置图（图29）

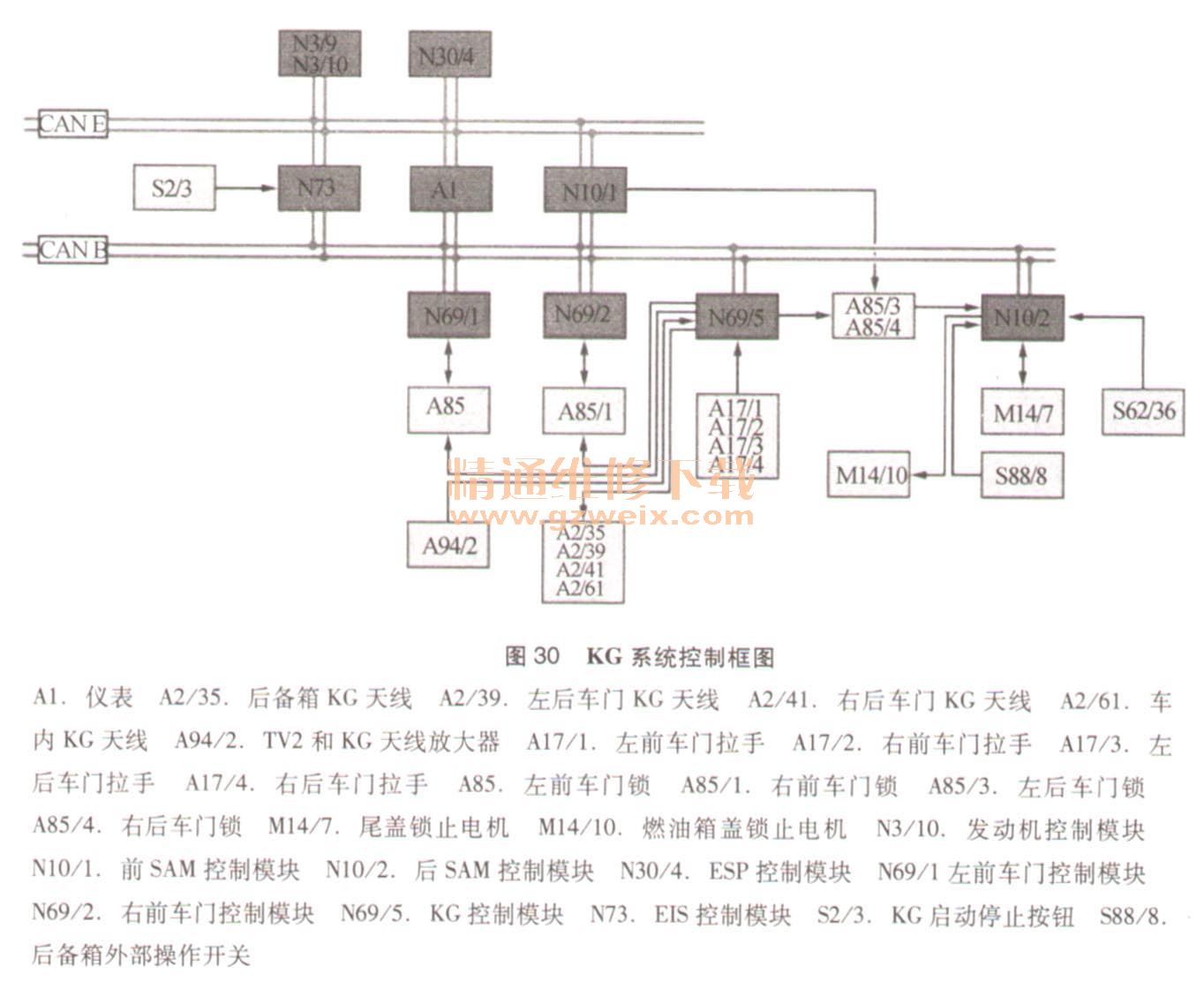

    2. KG系统控制框图（图30）

    3．功能介绍
    在运用KG功能的同时仍可通过遥控钥匙操作中央门锁控制（CL）系统。各个功能需要确定遥控钥匙的位置。

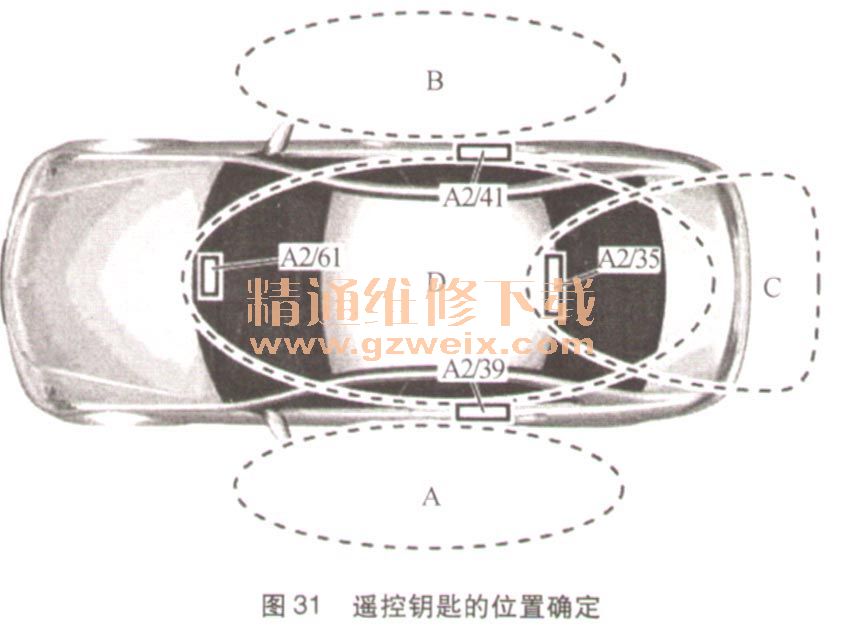

   （1）遥控钥匙的位置确定（图31）。

    当无钥匙启动（KG）系统激活KG左后车门KG天线（A2/39）、KG右后车门天线（A2/41），后备箱盖KG天线（A2/35）和车内KG夭线（A2/61）时，遥控钥匙可以确定它所在的区域（A、B、C或D）。确定的位置由遥控钥匙通过无线电信号传输。TV2和KG天线放大器（A94/2）编辑信号并将其发送至KG控制模  块（N69/5）。
    KG允许执行以下分功能：遥控钥匙位置查找、锁止／解锁中央门锁控制（CL）系统、启动和停止发动机、防盗报警系统（ATA）。
   （2）锁止／解锁功能。
    可以通过操作以下部件锁止或解锁车辆：左前车门拉手（A17/1）、右前车门拉手（A17/2）、左后车门拉手（A17/3）、右后车门拉手（A17/4）后备箱外部操作开关（S88/8）。
    功能要求：
    ·车辆外部有效遥控钥匙（A8/1）（至一个控制模块的最大距离约1 m）
·电路15C关闭
    为节省车载电气系统电池（G1）电量，内部电容传感器应在72 h后关闭。关闭后，车辆无法通过触碰无钥匙启动（KG）系统车门把手实施解锁（由内部电容传感器识别），必须拉动无钥匙启动（KG）系统车门把手。
    解锁的功能顺序（以左前车门全部解锁为例）：
    抓住无钥匙启动（KG）系统左前车门拉手时，车内电容传感器能够辨别出，KG控制模块（N69/5）读取此信号，然后KG控制模块促动KG左后车门天线（A2/39），此天线将唤醒信号发送到遥控钥匙。遥控钥匙将其进入认可代码和位置发送到TV2和KG天线放大器（A94/2），然后将数据发送到KG控制模块。KG控制模块通过车内控制器区域网络（CAN）将进人认可代码发送到电子点火锁止控制模块（N73）。如果进人认可代码有效，那么电子点火锁止控制模块将命令“打开中央门锁控制（CL）系统”发送到以下装置：前SAM控制模块N10/1、后SAM控制模块N10/2、左前车门控制模块N69/1、右前车门控制模块N69/2。然后解锁下列部件：左前车门锁（A85）、右前车门锁（A85/1）、左后车门锁（A85/3）、右后车门锁（A85/4）、燃油箱盖中央锁止电机（M14/10）。通过后SAM控制模块N10/2启动外部操作开关，以便解锁后备箱盖或尾门。如果在打开中央锁止（CL）后0.5s内拉动KG左前车门拉手，那么KG左前车门拉手中的霍尔传感器就会感测到此动作并将其发送到KG控制模块，然后该控制模块促动左前车门辅助开启电机（A85 m2）。促动左前车门辅助开启电机时，“开启”翘板开关并且打开车门。
    锁止的功能顺序（以左前车门全部解锁为例）：
    如果从外侧抓住车门拉手，那么KG系统左前车门拉手中的外部电容传感器就会感测到。所有其他功能顺序都在先前介绍的解锁中加以说明。通过KG进行的便捷关闭功能在“便捷功能特性”中描述。
    解锁后备箱盖尾门工作顺序：
    促动外部操作开关时后SAM控制模块N10/2能够识别并通过车内控制器区域网络（CAN）将其发送到KG控制模块。然后KG控制模块促动后备箱KG天线（A2/35），此天线将唤醒信号发送到遥控钥匙。遥控钥匙将其进人认可代码和位置发送到TV2和KG天线放大器，然后将数据发送到KG控制模块。KG控制模块通过车内CAN将进入认可代码发送到电子点火锁止控制模块。如果进人认可代码有效，电子点火锁止控制模块会将指令“解锁”发送至后SAM控制模块。可启用外部操作开关信号并停用后备箱盖或尾门。
    关闭和锁止尾门：
    促动尾门控制按钮时后信号采集及促动控制模块（SAM）能够识别并通过车内控制器区域网络（CAN）将其发送到KG控制模块。所有其他功能顺序都在先前介绍的“锁止”中加以说明，但在锁止前，尾门会通过尾门控制模块（N121/1）实施电子关闭。整个顺序在单独功能后备箱盖遥控开关（RTC）中描述。
   （3）发动机启动／停止功能。
    启动发动机条件：
    遥控钥匙（A8/1）位于车内、电子换挡杆模块控制模块（N15/5）处于P或N挡位、已施加脚制动。
    ①启动发动机的功能顺序。
    按下KG“启动／停止按钮”S2/3时，“启动发动机”信号被传送至电子点火开关控制模块（N73）。此单元通过车内控制器区域网络（CAN）将此信号传送至KG控制模块（N69/5）。再由此单元通过以下天线将唤醒信号和定位信号发送至遥控钥匙KG左后车门天线（A2/39）、KG右后车门KG天线（A2/41）、后备箱KG天线（A2/35）、车内KG天线（A2/61），遥控钥匙将其进人认可代码和位置发送至TV2和 KG天线放大器（A94/2），再由后者将它们转发至KG控制模块。进人认可代码通过车内控制器区域网络（CAN）被传送至电子点火开关控制模块，如果代码有效，并且遥控钥匙在车厢内舱，则电路15接通，发动机启动。
    仪表（A1）中的错误信息：
    启动时，如果车厢内部中的遥控钥匙未被识别，仪表会指示“钥匙未被识别”并中断启动尝试（电路15R和电路15保持关闭）。当启动发动机时，如果电子换挡杆模块不在P或N挡位，会响起声音信号声并且仪表中会出现相应的文字信息。每次车辆启动时，或在发动机运行的情况下车门打开时，电子点火开关控制模块都会请求KG控制模块检查遥控钥匙。如果在车厢内部没有识别到遥控钥匙，仪表会指示：“钥匙未被识别”。在这种情况下，可关闭发动机，但不得启动发动机。
    ②停止发动机的功能顺序。
    按动KG系统“启动／停止按钮”后，信号“停止发动机”会发送至电子点火锁止控制模块，然后发动机会通过电路15关闭。如果驾驶员侧车门关闭，则电路15C会保持激活状态30min
    根据车辆速度关闭发动机：速度低于3km/h立刻关闭，速度高于3km/h只有延长按住KG系统启动／停止按钮的时间（3s以上）才可关闭。
