4．功能介绍

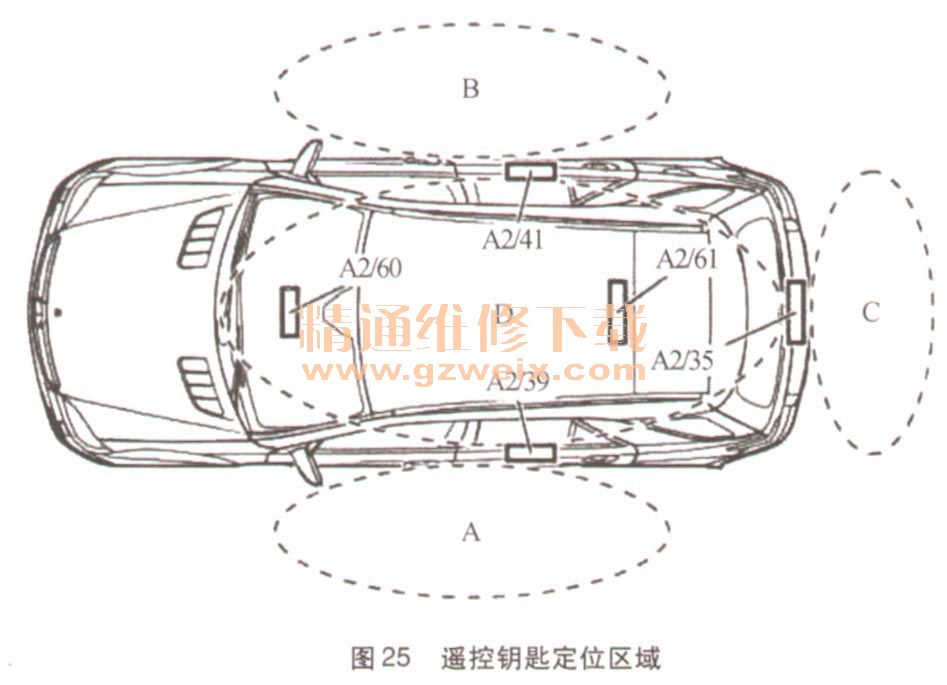

（1）遥控钥匙位置确定顺序。
遥控钥匙的定位区域在以下区域中，当激活系统时定位并检查遥控钥匙有效性（图25）。
各KG天线的覆盖区域：
·左后车门KG天线（A2/39）覆盖的外部区域（A）
·右后车门KG天线（A2/41）覆盖的外部区域（B）
·后备箱KG天线（A2/35）覆盖的外部区域（C）
·乘客舱KG驾驶室天线（A2/60）和车内KG天线（A2/61）覆盖的车内区域（D）
除非KG遥控钥匙在车内可通过按下电子点火开关（EIS）控制模块中的KG启动／停止按钮来启动或关闭发动机。也可以在取下启动／停止按钮后使用遥控钥匙通过电子点火开关（EIS）控制模块“正常”启动或关闭发动机。当激活KG时，遥控器以固定的顺序请求一个来自天线的信息。通过这些信息，遥控钥匙可确定与车辆相关的位置（不同的信号放大器）并通过车顶天线模块（A2/93）将该信息发送给KG（N69/5）控制模块。

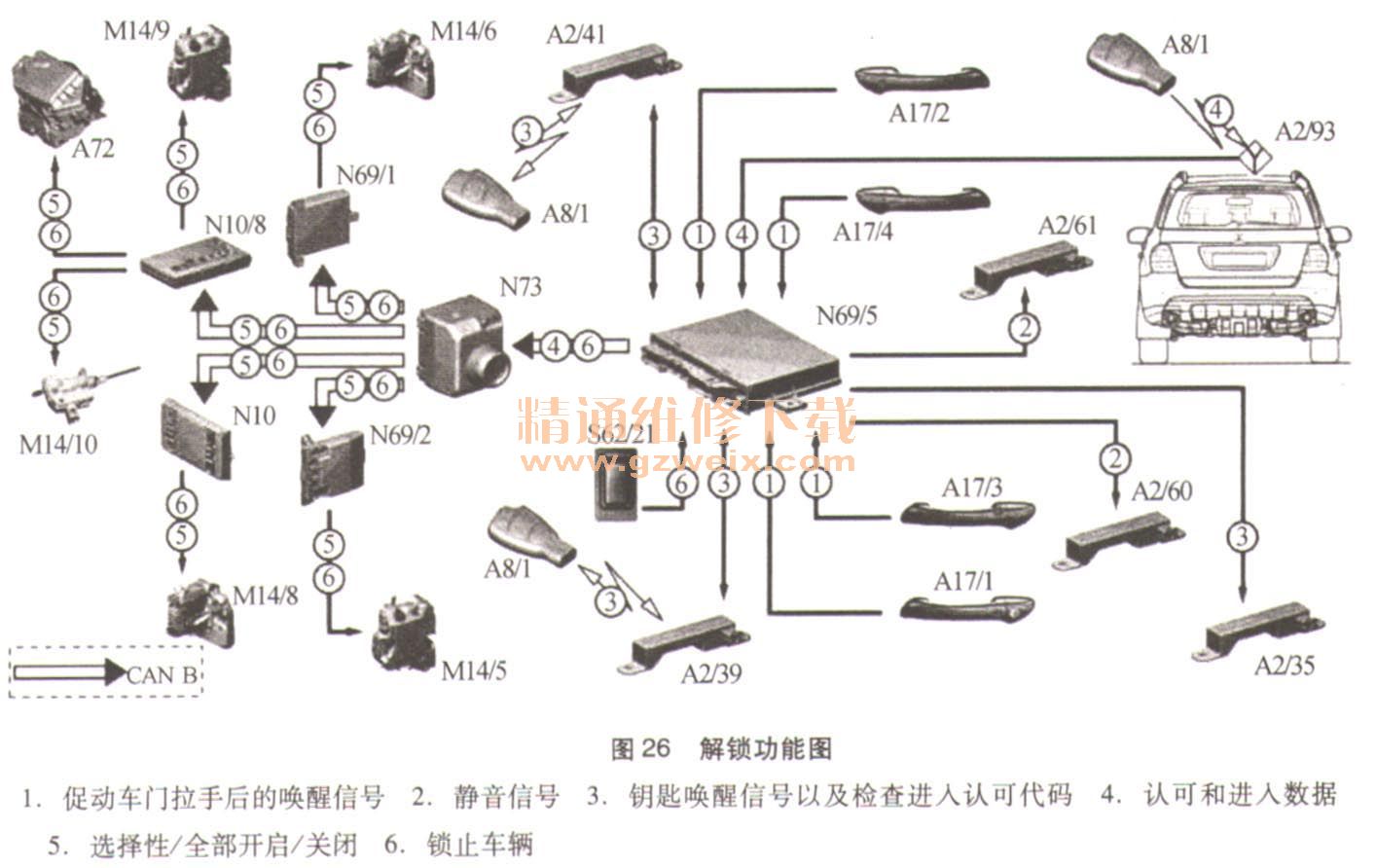

（2）解锁功能（如图26所示）。
车辆可以通过以下方式解锁：
·拉动车门把手（全部或选择性开启）
·拉动后端车门拉手（仅开启后端车门）
车门拉手控制点功能顺序：
当相应车门拉手被轻轻拉动时，车门拉手中的电容传感器识别到该动作并发送一个信号，来唤醒KG控制模块，KG控制模块通过驾驶室KG天线和车内KG天线发送一个信号以在一个特定的时间段内使车内所有遥控钥匙静音。此外，KG控制模块促使遥控钥匙通过左后车门KG天线发送其认可。进人认可由车顶天线模块接收并发送给KG控制模块。KG控制模块通过CAN B将该信息发送给EIS控制模块，EIS控制模块检查进人认可，确认有效后，通过CAN B发送“解锁”命令。如果此时在0.5s内拉动车门拉手车门中的霍尔传感器识别到该动作，然后KG控制模块激活该车门的KG伺服电机。
后端车门拉手控制点功能顺序：
当拉动后端车门拉手时，促动后端车门拉手开关（S88/9）。该操作由后SAM控制模块识别并通过CAN B将此信息发送给KG控制模块。然后KG控制模块请求遥控钥匙通过无钥匙启后备箱天线发射其认可。该认可由车顶天线模块发送给KG控制模块。KG控制模块将该信息发送给EIS控制模块，该单元检查进人认可然后通过CAN B发送“解锁”命令。

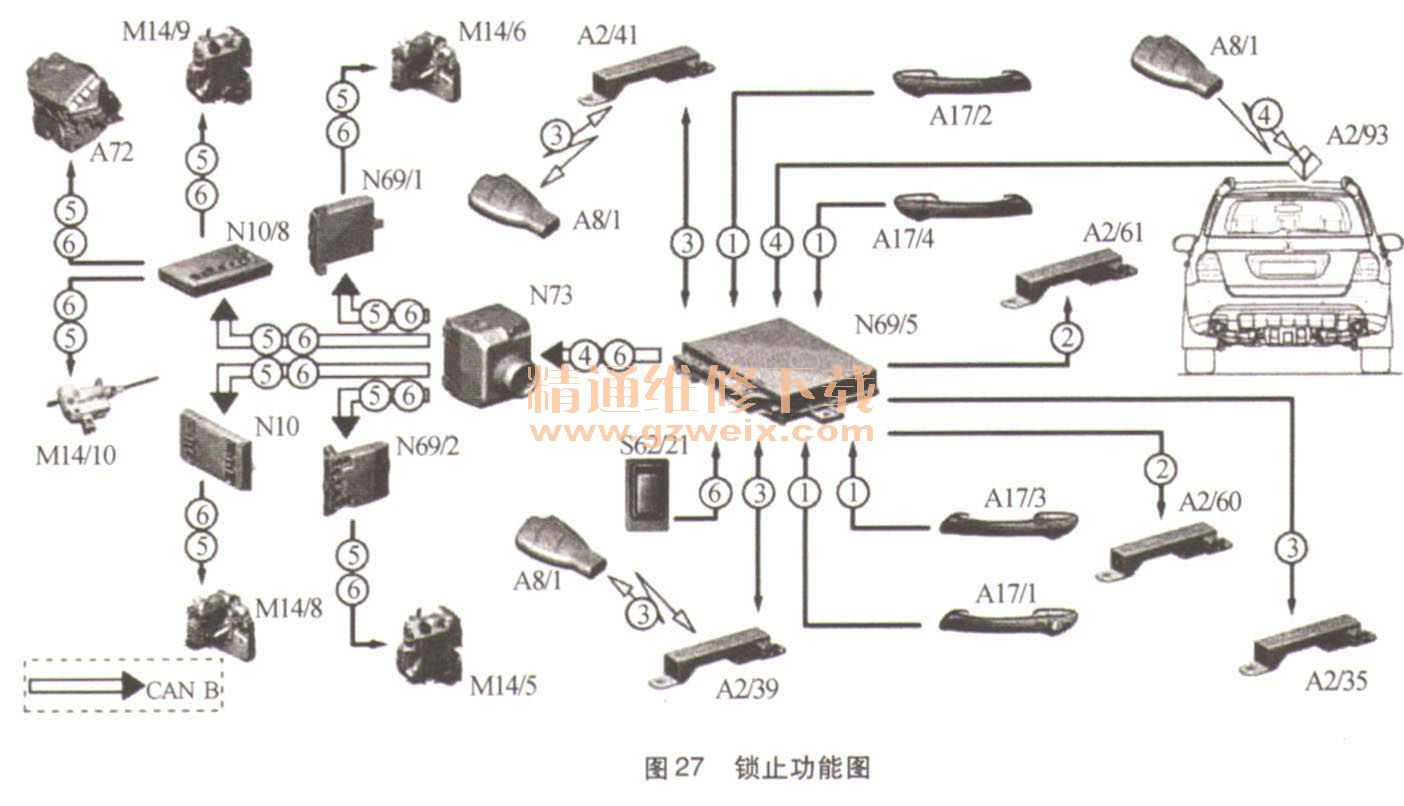

（3）锁止功能（图27）。
车辆可以通过以下方式锁止：促动外侧门拉手上的左前门拉手开关（S17/19）、左后门拉手开关（S17/20）、右前门拉手开关（S17/21）、右后门拉手开关（S17/22）。促动后端车门上的后端车门KG按钮（S62/21）。
车门拉手控制点功能顺序：
当相应车门拉手被轻轻拉动时，车门拉手中的电容传感器识别到该动作并发送一个信号，来唤醒KG控制模块，KG控制模块通过驾驶室KG天线和车内KG天线发送一个信号以在一个特定的时间段内使车内所有遥控钥匙静音。然后，应识别到遥控钥匙位于外部区域内，否则不执行锁止。车顶天线模块接收来自遥控钥匙的进人认可，然后发送给KG控制模块。KG控制模块通过CAN B将该信息发送给EIS控制模块，EIS控制模块检查进人认可，确认有效后，通过CAN B发送“锁止”命令。“锁止”命令发送给左右前车门控制模块以及后SAM控制模块。然后，它们电动锁止车门锁、燃油箱盖和后端车门。当促动相应的车门拉手开关长于1.5s时，会将“便捷关闭”指令发送至CAN B总线。

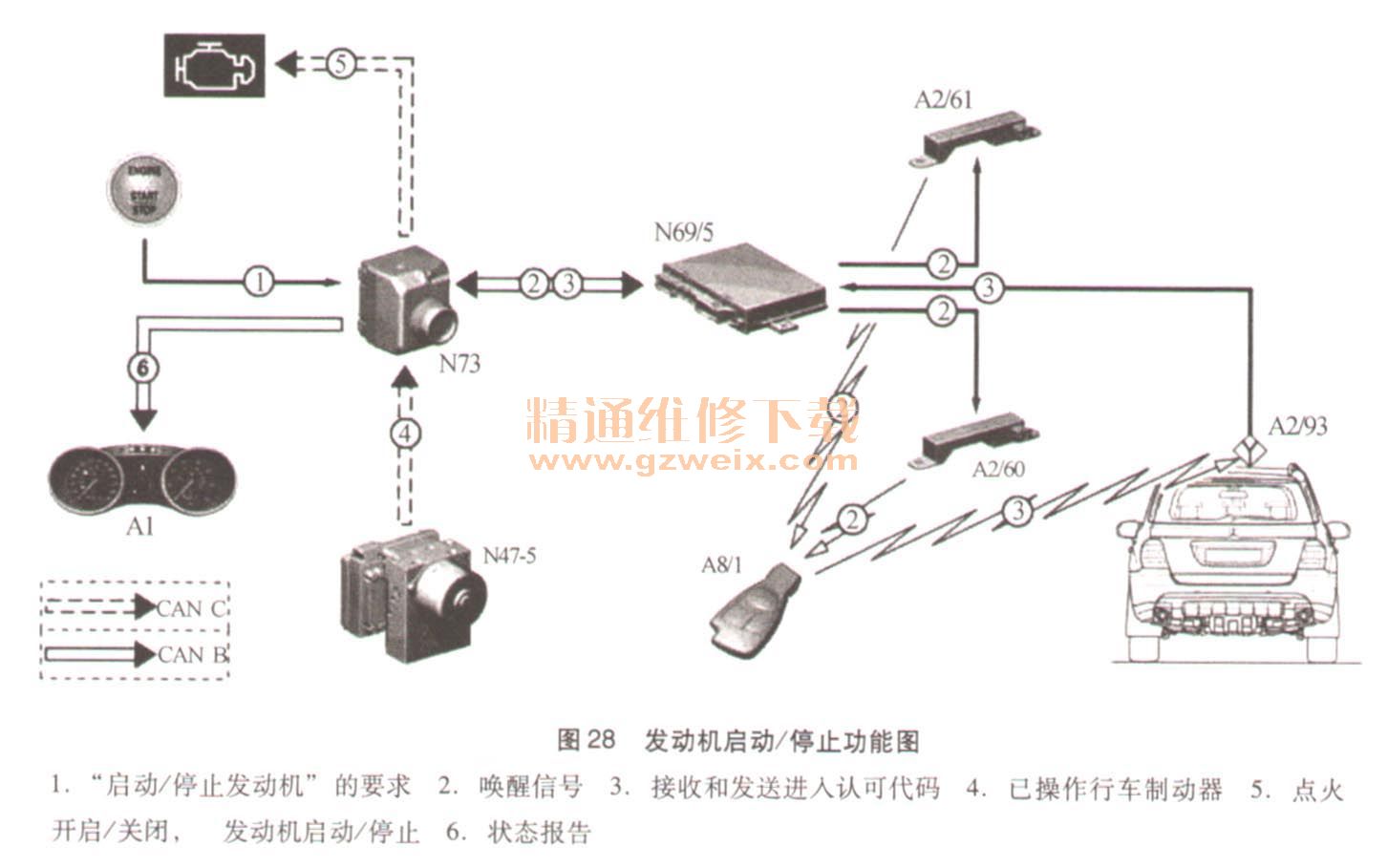

（4）发动机启动／停止功能（图28）。
通过操作“启动／停止按钮”可以启动或关闭发动机。
①启动发动机功能顺序。
功能要求：遥控钥匙位于车厢内、换挡杆位于P或N、已踩制动踏板。
当按下“启动／停止按钮”，KG系统被唤醒，启动发动机信号被发送至EIS控制模块。同时KG控制模块通过驾驶室天线和车内天线搜索并唤醒一个有效的遥控钥匙。遥控钥匙的位置通过车顶天线模块传送至KG控制模块。KG控制模块通过CAN B将进人认可代码发送至EIS控制模块。如果进人认可有效，电路15R和电路15接通，然后发动机启动。如果在不操作脚制动系统的情况下按下“启动／停止按钮”，则电路15R接通，重复确认促动电路15，重复按下开关断开电路15。如果关闭驾驶员车门，电路15C保持激活状态约30min
②关闭发动机功能顺序。
功能要求：换挡杆位于挡位P或N，不检查遥控钥匙的位置。
任何时候按下EIS控制模块中的“启动／停止按钮”，都可以关闭发动机。驾驶时，必须促动“启动／停止按钮”至少3s，才能关闭发动机。同时，检查换挡杆位置。当关闭发动机时，如果换挡杆不在挡位P，会响起警告信号声，并且仪表中会出现以下文字信息：将换挡杆移到P或N。如果通过“启动／停止按钮”激活所述功能并且有效的遥控钥匙被插入电子点火开关（EIS）控制模块，如果换挡杆处于位置P，遥控钥匙具有优先级：如果运行，发动机将关闭。如果启动发动机后遥控钥匙不再位于车厢内部（系统错误或未识别遥控钥匙），仪表将输出报警信息，持续时间约5s。此信息每5km重复一次，行驶20km以后持续输出报警信息，并发出间歇性锣声。
