剖析奔驰车系无钥匙启动（KG）系统

来源：汽车维修技师作者：佚名 2015-01-05 09:00:42

    一、221底盘车型KG系统

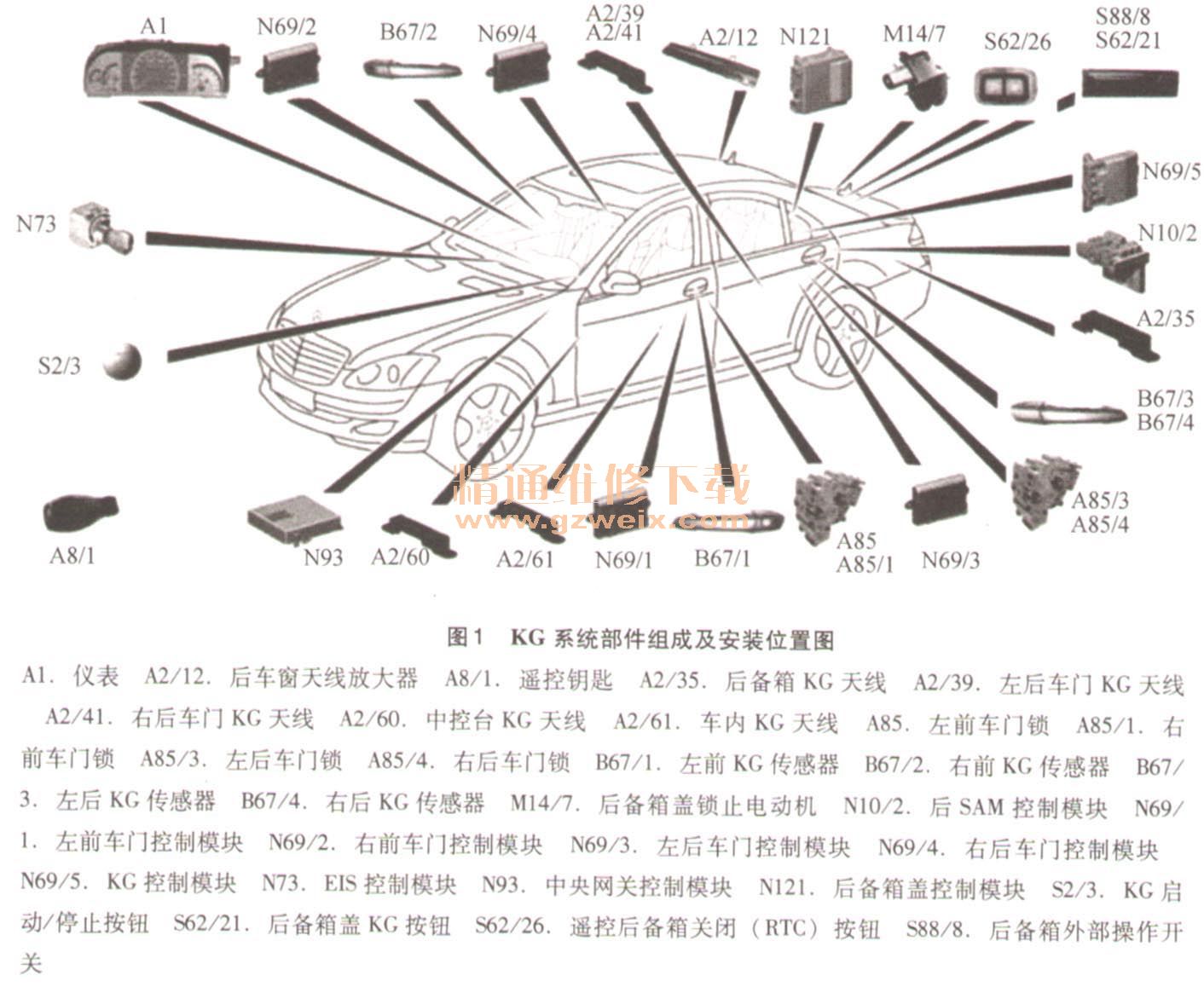

    1. KG系统部件组成及安装位置图（图1）

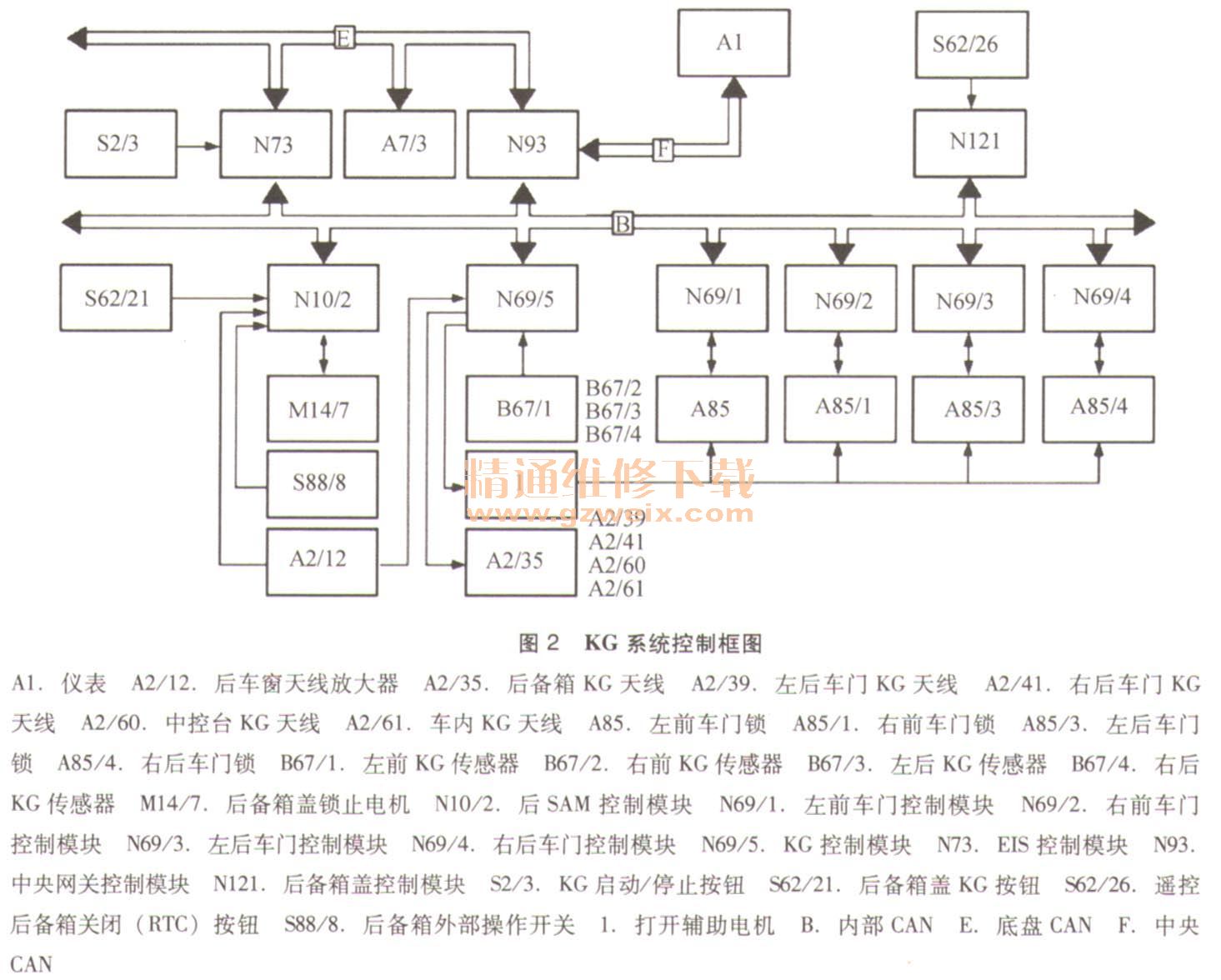

    2. KG系统控制框图（图2）

    3. KG系统部件概述
   （1） KG传感器部件说明。

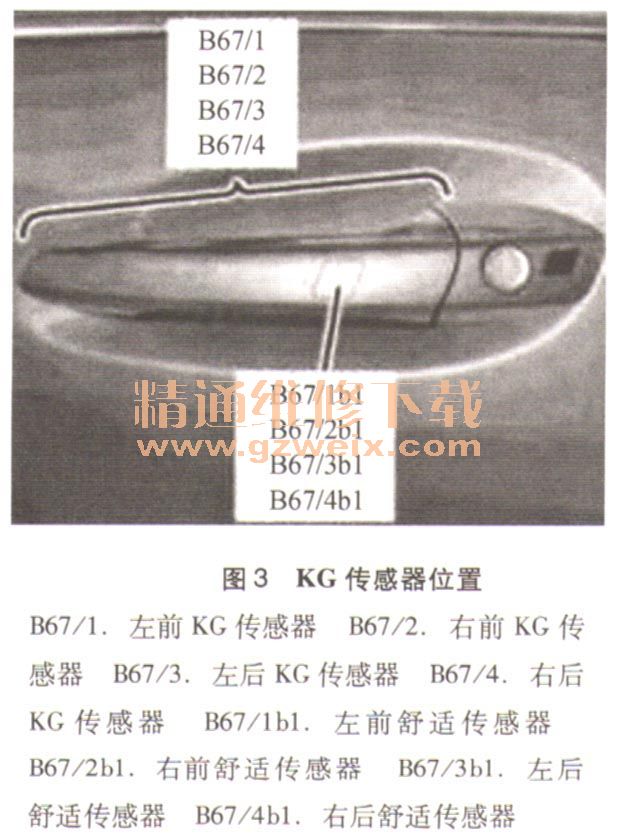

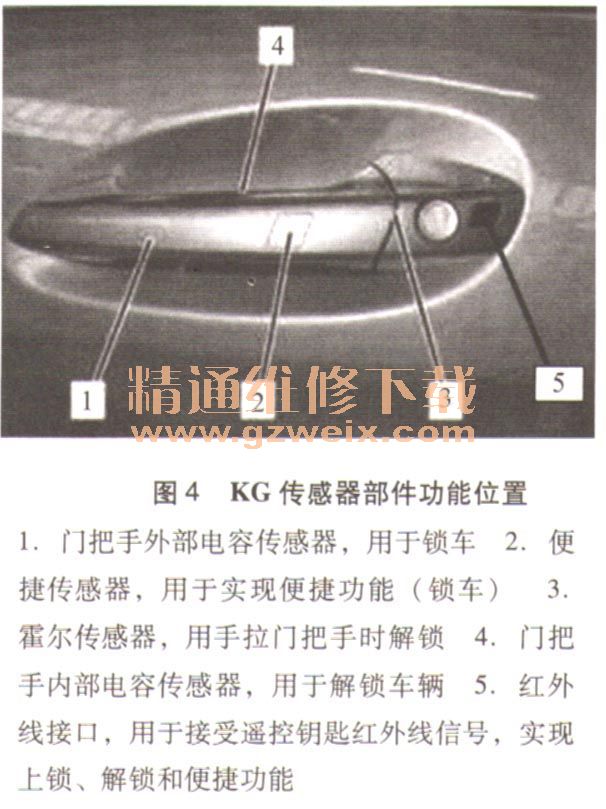

    KG传感器位于相应的车门外拉手中（图3、图4）。共有4个传感器集成于KG传感器：①舒适传感器（凹口区域）、②外电容传感器、③内电容传感器、④霍尔传感器。内电容传感器检测何时抓住车门拉手以打开车门以及何时车辆被解锁。外电容传感器检测何时触摸车门拉手以关闭车门以及何时车辆被锁止。霍尔传感器检测何时通过激活开门活开门辅助装置拉动车门拉手（仅在CL解锁后0.5s内拉动车门拉手的情况下）。

（2） KG控制模块N69/5。

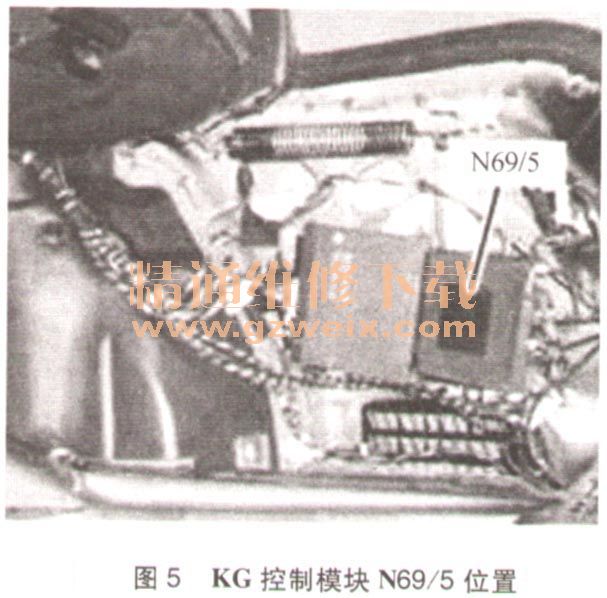

    KG控制模块N69/5位于后备箱右后方的饰板内侧（图5）。KG控制模块连接至车内CAN以交换数据，它还读取以下传感器、开关和用电设备并促动它们的电源和功能。

    控制以下部件：
    左前门KG伺服电机（A85 m2）、右前门KG伺服电机（A85/1 m2）、左后门KG伺服电机（A85/3m2）、右后门KG伺服电机（A85/4m2）、后备箱KG天线（A2/35）、左后车门KG天线（A2/39）、右后车门KG天线（A2/41）、中央控制台KG线（A2/60）、车内KG天线（A2/61）。
    读取以下传感器信号：
    左前KG传感器（B67/1）、右前KG传感器
（B67/2）、左后KG传感器（B67/3）、右后KG传感器（B67/4）。
分立输人装置：电路30、电路31、KG传感器、后车窗天线放大器模块。
分立输出装置：车门辅助电机、KG天线。
（3）后备箱KG天线A2/35。

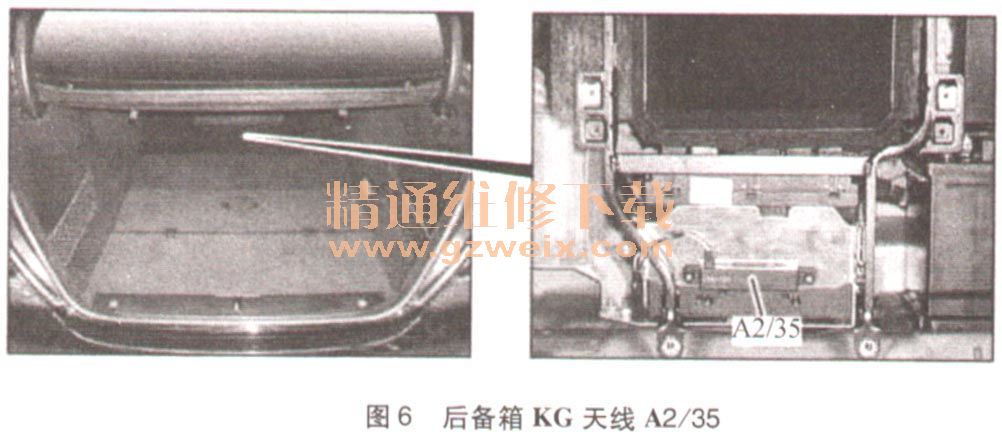

    后备箱KG天线A2/35位于后备箱中带保险丝和继电器模块的后SAM控制模块（N10/2）的托架上（图6）

（4） A2/39左后车门KG天线、A2/41右后车门KG天线。

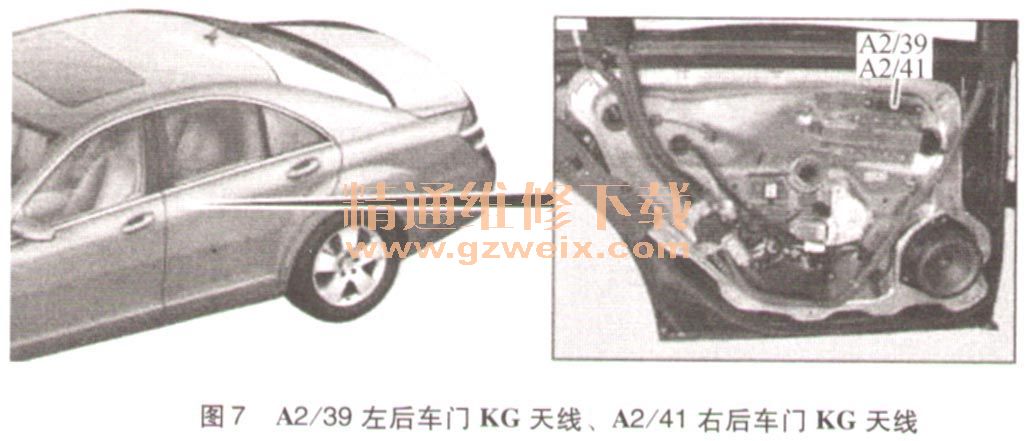

    左后车门KG天线A2/39和右后车门KG天线A2/41位于各后车门的车门饰物后面（图7）。

   （5）中控台KG天线A2/60。

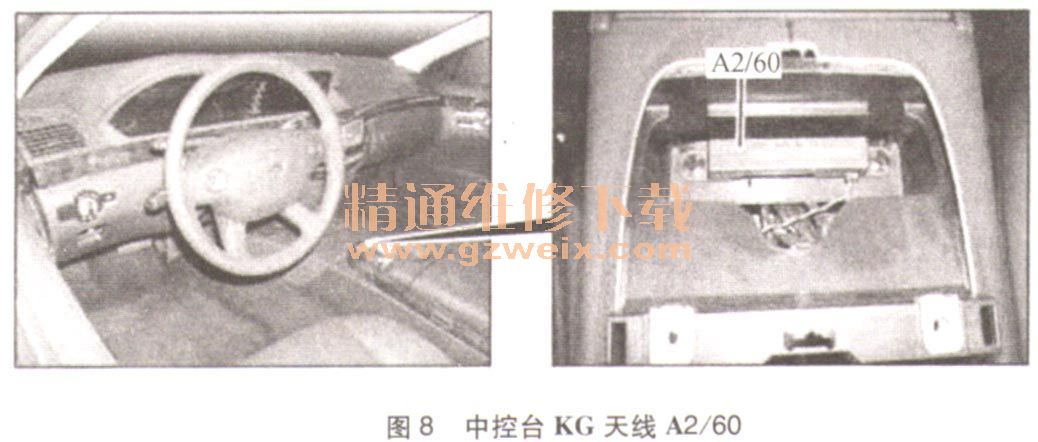

    中控台KG天线位于旋转／推进控制器（A40/9sll）区域的中控台下方（图8）。

（6）车内KG天线A2/61。

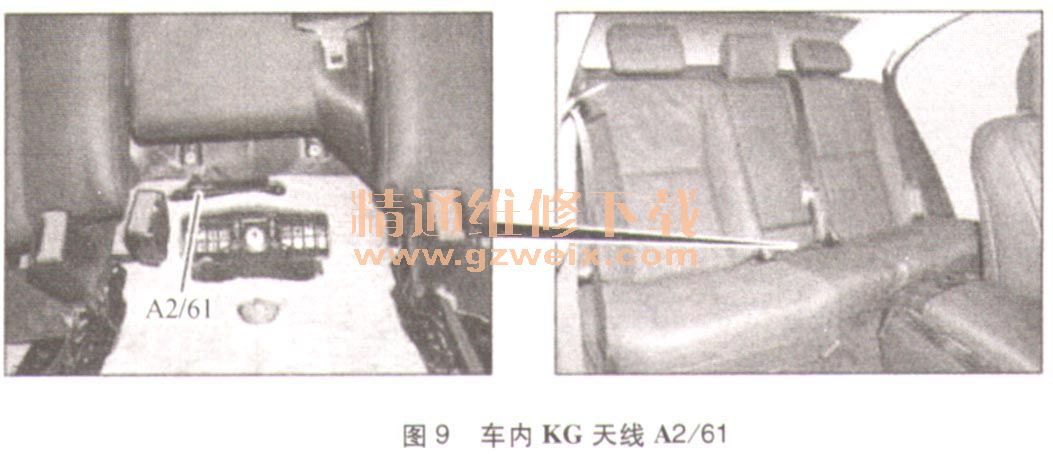

    车内KG天线A2/61位于后排座椅下方（图9）。收到KG控制模块（N69/5）请求后，KG天线会发送发射器钥匙（A8/1）的唤醒和定位信号。

   （7）后备箱盖操作按钮S62/26。

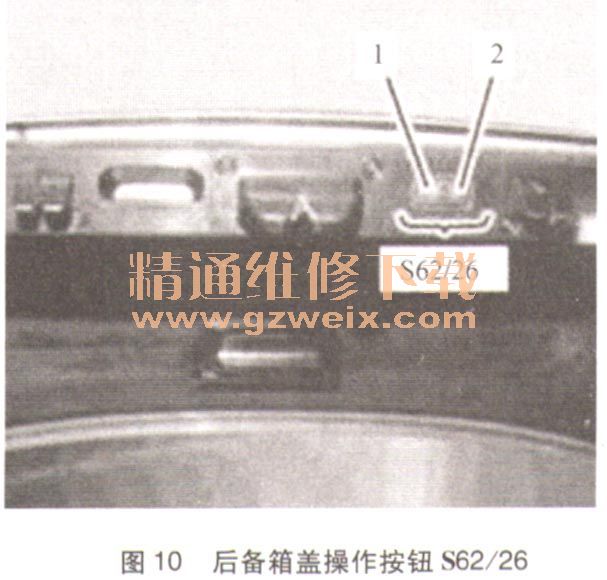

    后备箱盖内部操作按钮S62/26 TLC（HDS）按钮位于右侧后备箱盖中（图10）。可以使用左按钮（1）关闭后备箱盖，可以使用右按钮（2）锁止后备箱盖和CL。由后备箱盖控制模块（N121）读取TLC按钮的促动信息。
