（8）后备箱盖KG按钮S62/21。

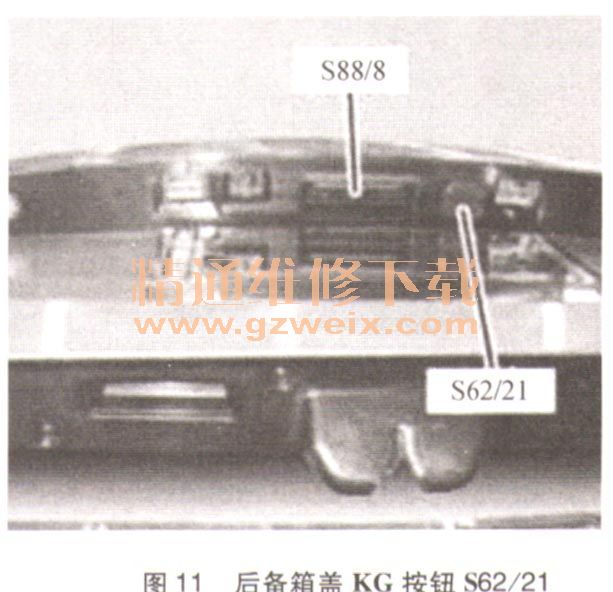

此信息应用截至2006年11月30日，后备箱盖KG按钮位于右侧后备箱盖外（图11），靠近后备箱盖外部操作开关S88/8。当促动后备箱盖KG系统按钮时，车辆被锁止。
后备箱盖KG按钮的促动由后SAM控制模块N10/2识别。
（9） N121后备箱盖控制模块TLC。

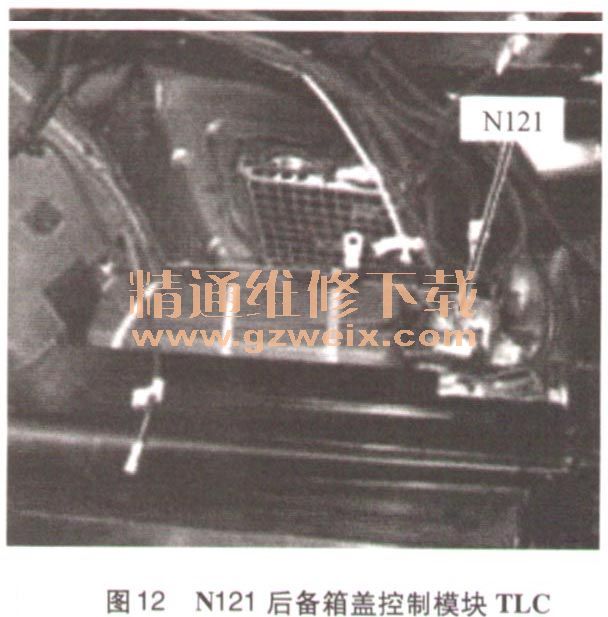

后备箱盖控制模块N121位于后备箱右侧（图12）。后备箱盖控制模块N121的任务：遥控关闭后备箱盖（RTC）的控制、后备箱盖中间位置（车库位置）的控制、打开后备箱盖时实现过载保护、关闭后备箱盖时实现防夹保护、存储后备箱盖的标准化。
输人信号：后备箱盖位置传感器（B24/16）、TLC按钮（S62/26）。
输出控制：TLC液压泵（M51）、TLC按钮中的LED。
4．功能介绍
（1）解锁。
车辆可以通过以下方式解锁：
·抓住车门把手（全部或选择性开启）
·抓住并拉动车门把手（全部或选择性开启）
·促动后备箱盖外部开关（S88/8）（仅解锁后备箱盖）
（2）锁止。
车辆可以通过以下方式锁止：
·触动KG传感器装置外侧电容传感器
·触动车门把手上的舒适传感器时便捷关闭
·促动后备箱盖外侧的后备箱盖KG按钮（S62/21）
·促动RTC按钮（S62/26）（在带代码881，遥控关闭后备箱盖（RTC）的车辆上）
（3）确定位置顺序。
发射器钥匙的位置可以通过不同KG天线发送的信号来确定，这些信号通过后车窗天线放大器模块A2/12发送到KG控制模块N69/5。

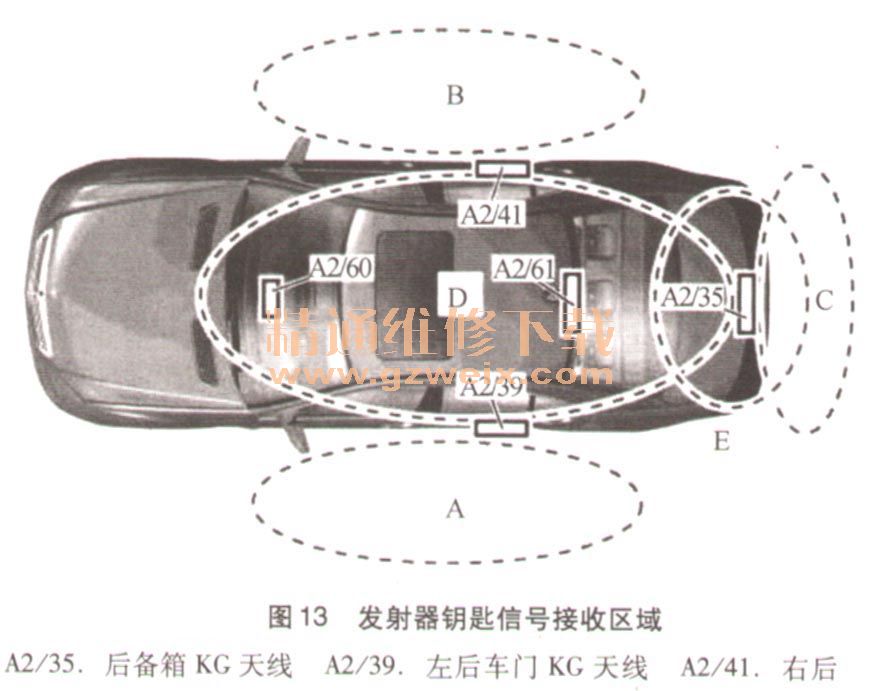

系统激活后，发射器钥匙会在区域（A、B、C、D、E）中接收到一个信号，此信号来自：后备箱KG天线（A2/35）、左后车门KG天线（A2/39）、右后车门KG天线（A2/41）、中控台KG天线（A2/60）、车内KG天线（A2/61），通过发射器钥匙操作中央锁止系统（CL）时与KG功能是并行的（图13）。

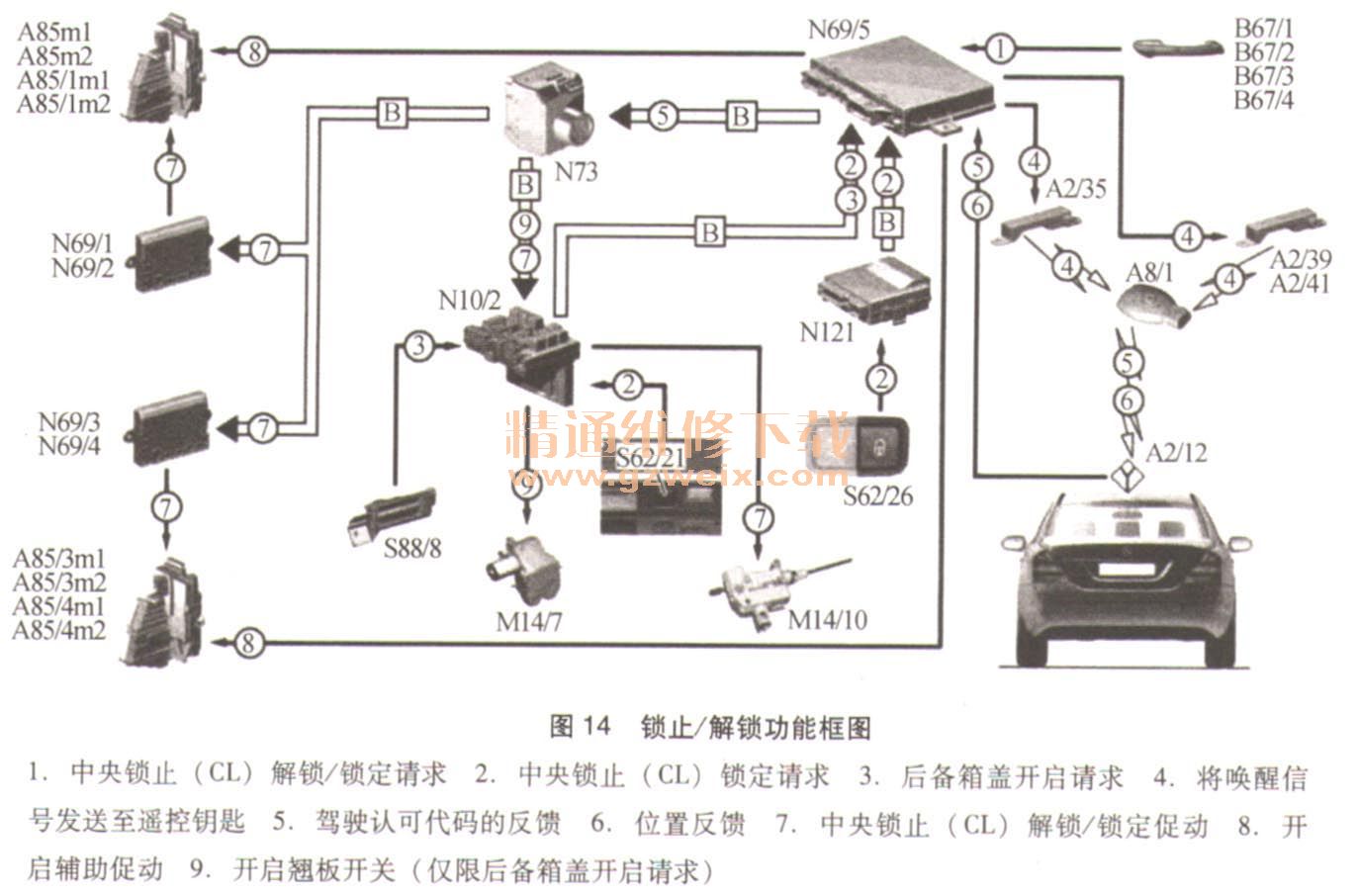

（4）锁止／解锁功能（图14）。
功能要求：
·有效地遥控钥匙在车辆外侧（到车门拉手的最大距离约1m）
·电路15C OFF
解锁可能性：
·抓住车门拉手（全部或选择性开启）
·抓住并拉动车门拉手（全部和选择性开启）锁止可能性：
·触碰车门拉手外侧
·促动车门拉手上的便捷传感器（B67/1b1、B67/2b1、B67/3b1、B67/4b1）
如果抓住车门拉手，左前KG传感器中的内部电容传感器会感测到并将其发送到KG控制模块，该控制模块再通过KG左后车门天线向遥控钥匙发出唤醒信号。遥控钥匙将其进人认可代码和位置发送到后车窗天线放大器模块，该模块再将其发送到KG控制模块。通过车内CAN将进人许可代码发送到EIS控制模块。如果有效，EIS控制模块将命令“解锁中央锁止”发送到车门控制模块和后SAM控制模块。它们会促动中央锁止（CL）中相应的电动机来解锁。如果在中央锁止（CL）解锁后0.5 s内拉动车门拉手，那么车门拉手中的霍尔传感器会感测到并向KG控制模块发送相应的信号，然后该控制模块促动左前门KG伺服电机“打开”车门。
①锁定时的功能顺序。
如果从外侧抓住车门拉手，那么KG左前传感器中的外部电容传感器就会感测到。其他顺序与解锁相同。
②通过后备箱盖外部操作开关的解锁功能。
促动后备箱盖外部开关时，后SAM控制模块能够识别并通过车内CAN将其发送到KG控制模块，它通过KG左后备箱天线向遥控钥匙发送唤醒信号。遥控钥匙将其进人认可代码和位置发送到后车窗天线放大器模块，该模块再将其发送到KG控制模块。通过车内CAN将进人认可代码发送到EIS控制模块。如果有效EIS控制模块则将命令“解锁中央锁止”发送到后SAM控制模块，该控制模块促动后备箱盖中央锁止CL电机并打开杠杆开关，后备箱即可打开。
③通过KG系统后备箱盖按钮的锁止功能。
功能要求：
·车辆外侧有效的遥控钥匙（到后备箱盖的最大距离约1m）
·电路15C OFF
·车门关闭
如果按下后备箱盖KG按钮，那么后SAM控制模块会识别出此动作并将其发送到KG控制模块。该控制模块通过KG左后备箱天线将唤醒信号发送到遥控钥匙。遥控钥匙将其进人认可代码和位置发送到后车窗天线放大器模块，该模块再将其发送到KG控制模块。通过车内 CAN将进人认可代码发送到电子点火开关（EIS）控制模块。如果有效，电子点火开关（EIS）控制模块会将命令“锁止中央锁止”发送到车门控制模块和后SAM控制模块。然后促动相应的中央锁止电动机以便锁定，无论后备箱盖开启还是关闭，均可完成此功能。
④通过遥控后备箱关闭（RTC）按钮进行的锁止功能。
如果在后备箱盖开启时促动后备箱盖控制（TLC）按钮，则通过车内CAN从后备箱盖控制模块向KG控制模块发送信号。它通过后备箱KG天线向遥控钥匙发送唤醒信号。遥控钥匙将其进人认可代码和位置发送到后车窗天线放大器模块，该模块再将其发送到KG控制模块。通过车内CAN将进人认可代码发送到EIS控制模块。如果有效，EIS控制模块会发送命令锁止车辆，后备箱盖控制（TLC）单元关闭后备箱盖。
（5）发动机启动／停止功能。

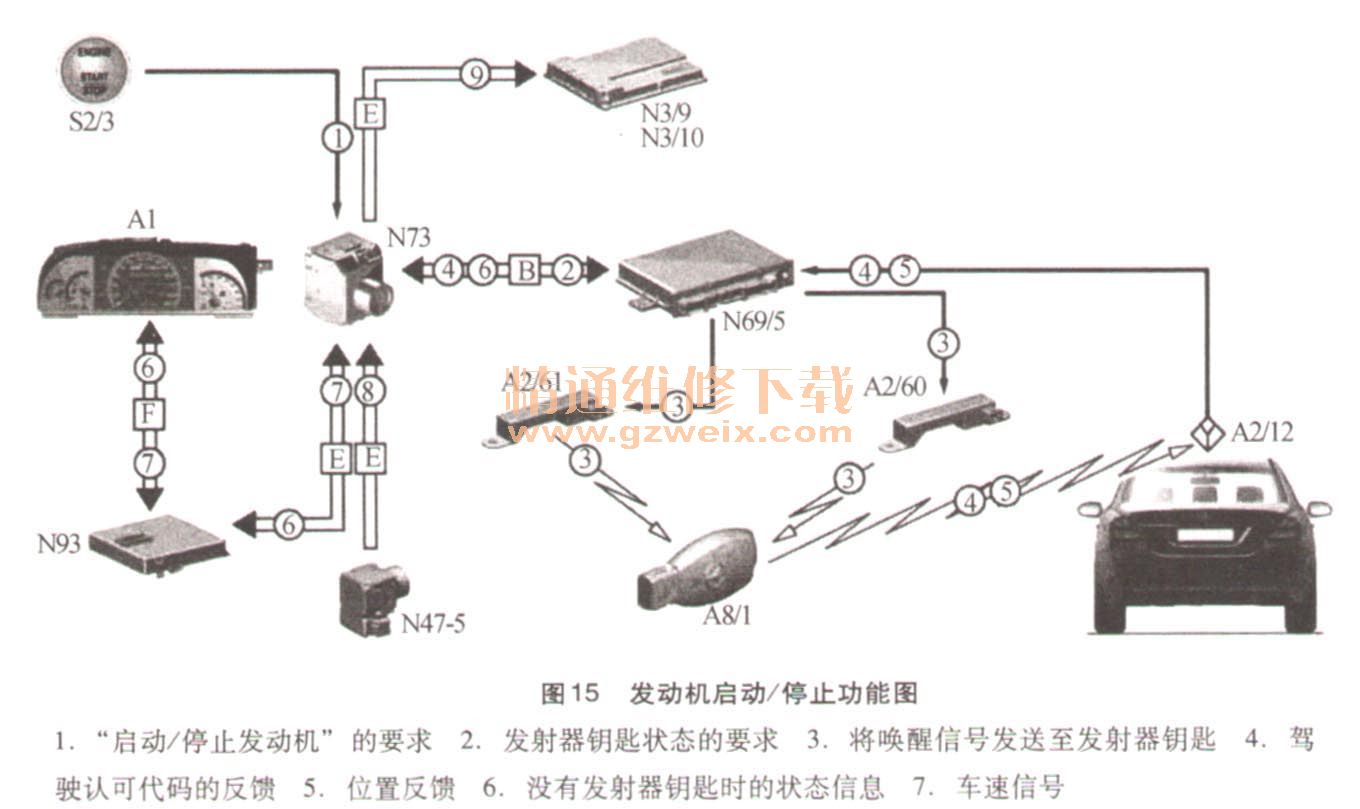

通过按EIS控制模块上的KG启动／驻车按钮S2/3可以使发动机启动或停止运行。如果需要可以从EIS控制模块上去除启动／驻车按钮，并通过将发射器钥匙插入EIS控制模块使用“正常启动和关闭发动机”（图15）。
通过按下EIS控制模块上的“启动／停止”按钮，可以接通或关闭发动机或电路15C、115R和电路15。
①启动发动机功能。
系统工作条件：
·发射器钥匙位于车辆的车厢内舱
·直接选挡模块位于N或P挡
·脚制动系统运行
当按下EIS控制模块上的“启动／停止”按钮时，请求信号被传送到KG控制模块。接着它通过中控台KG天线传送定位信号，内部KG天线确定发射器钥匙位置。与该步骤同时发生的是，KG控制模块请求发射器钥匙传送进人认可编码。发射器钥匙将其进人认可编码和其位置传送至后车窗天线放大器模块，该模块将它传送至KG控制模块，通过内部CAN将进人认可编码传送至EIS控制模块。如果有效，电路15R和电路15接通，并且发动机启动。在发动机未启动的情况下激活电路15C、15R或电路15，当促动了“启动／停止”按钮，如果未启用脚制动系统，只有电路15R接通。反复促动激活电路15。进一步反复促动转换电路15R和电路15。如果驾驶员侧车门关闭，电路15C保持激活大约30min
②关闭发动机功能。
通过“启动／停止”按钮，可以在任何时候关闭发动机。通过按下“启动／停止”按钮，将“关闭发动机”信号传送至EIS控制模块。
发动机的关闭功能根据车辆速度的不同，会有所偏差：
·速度低于3km/h时，发动机立刻关闭
·速度高于3km/h时，只有当按下“启动／停止”按钮并保持一段时间（约为3s）后才能将发动机关闭
