五、220底盘车型KG系统

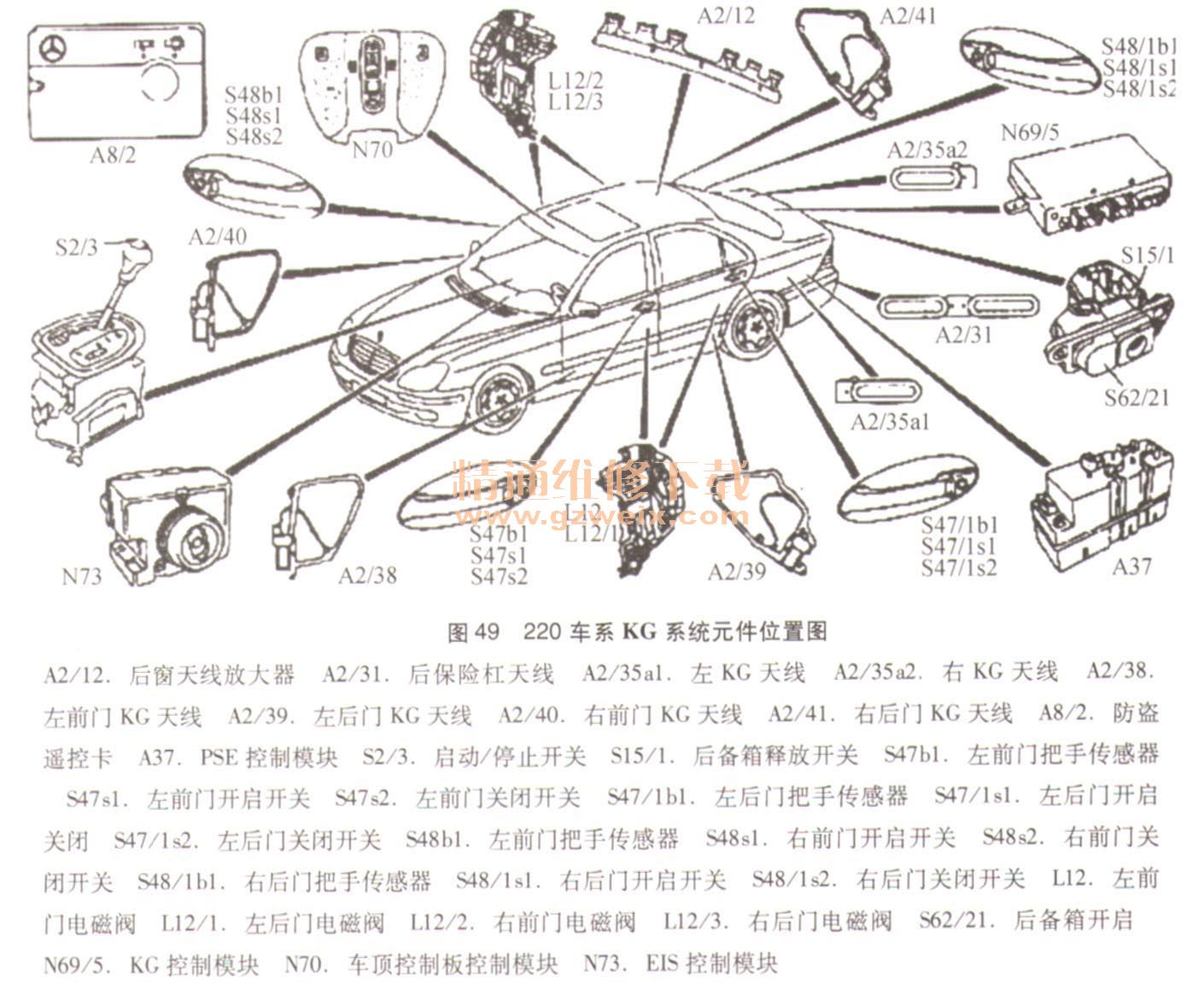

1．220车型KG系统元件位置图（图49）

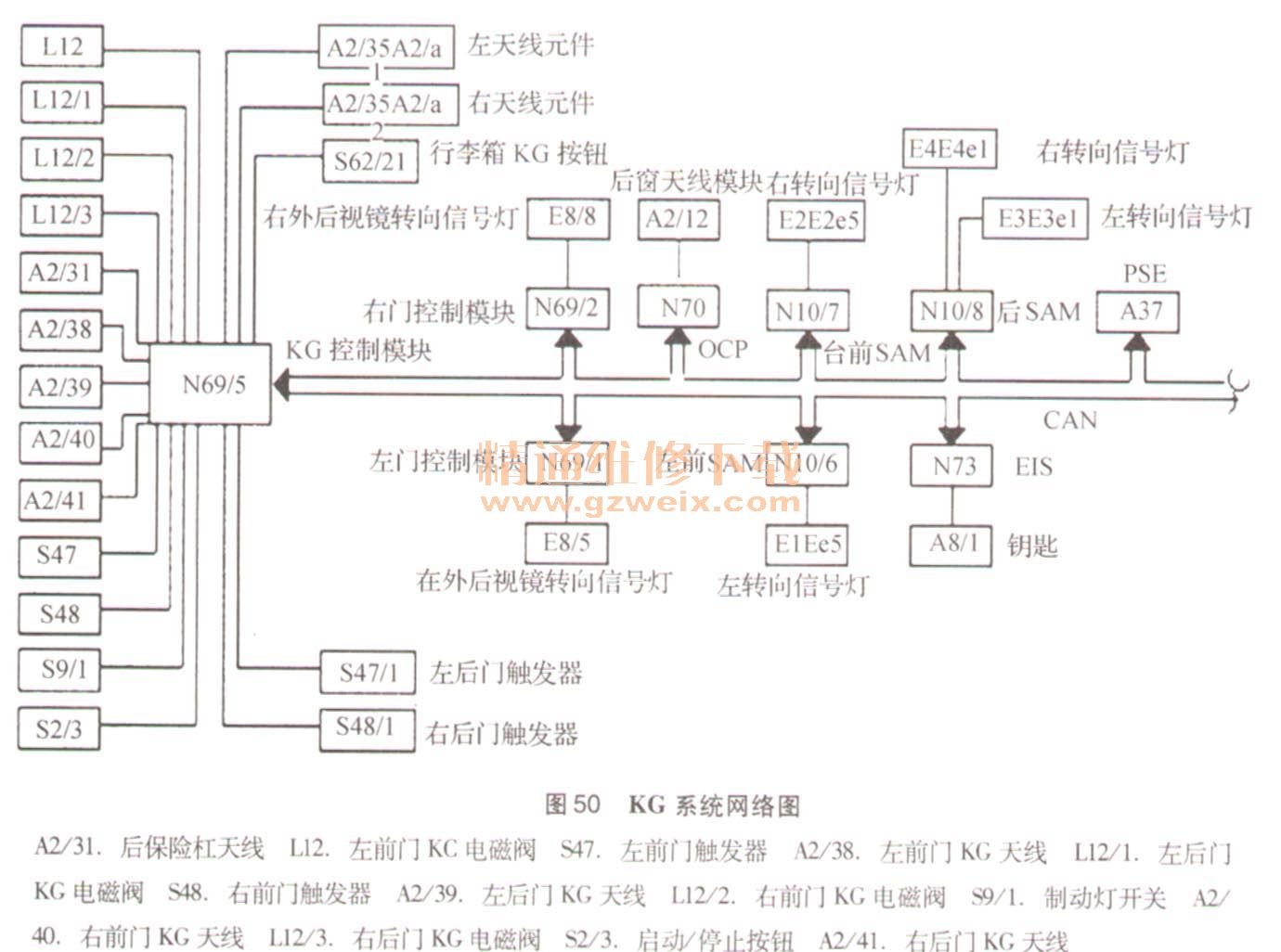

2. KG系统的网络图（图50）

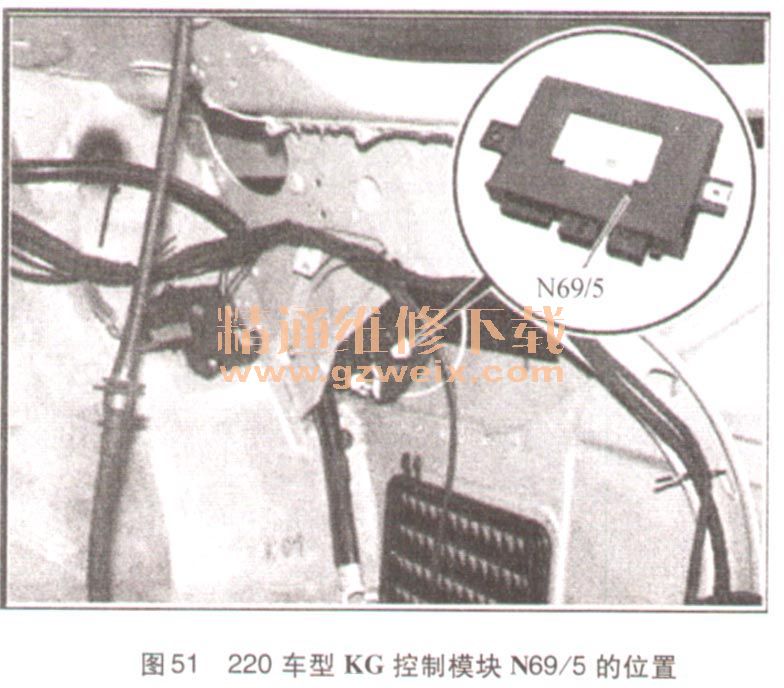

3. 220车型KG控制模块位置（图51）
4．功能介绍
（1）解锁功能（图52）。
用门把手解锁功能的过程（举例驾驶室门）：
①轻按驾驶室门上的微动开关（KG系统被唤醒）。
② KG控制模块（N69/5）通过驾驶室门上的KG天线传送一个信号给钥匙（注意遥控钥匙的位置）。
③遥控钥匙发送一个授权信号，被天线接收并通过OCP（N70）传给N69/5。
④N69/5检查遥控钥匙是否授权。
⑤N69/5传送一个授权码给EIS（N73）。
⑥如果授权码是正确的，则“解锁中控”的信号存储在CAN B上。
⑦同时EIS传送一个“actuate lift solenoid”信号给N69/5，左前门的lift solenoid被触发（所有的门都被lift solenoid解锁）。
用后备箱按钮解锁的功能：
①轻按后备箱的KG按钮（S62/21），此信号通过中控泵（A37）传给KG控制模块。
（2）N69/5要求遥控钥匙发出一个授权信号。
③此授权信号被天线接收，并通过OCP传给N69/5。
④N69/5检查遥控钥匙是否授权。
⑤ N69/5传送一个授权码给EIS（N73）。
⑥如果授权码是正确的，则“Remote trunk release”的信号存储在CAN B上，被A37接收到。
（7）A37打开后备箱。
注：只有后备箱被解锁，门和燃油箱盖仍是上锁。
（2）上锁功能。
条件：电路30；所有的门都已被关闭；至少有一把钥匙在车外；至少有一把钥匙离天线近（<1.5 m）。
用门把手上锁功能的过程（举例驾驶室门）：
①按驾驶室门上的微动开关（KG系统被唤醒）。
②KG控制模块（N69/5）通过驾驶室门上的KG天线传送一个信号给钥匙（注意遥控钥匙的位置）。
③遥控钥匙发送一个授权信号，被天线接收并通过OCP（N70）传给N69/5。
.N69/5检查遥控钥匙是否授权。
⑤ N69/5传送一个授权码给EIS（N73）。
⑥如果授权码是正确的，则“上锁中控”的信号存储在CAN B上。
⑦ A37上锁车辆。

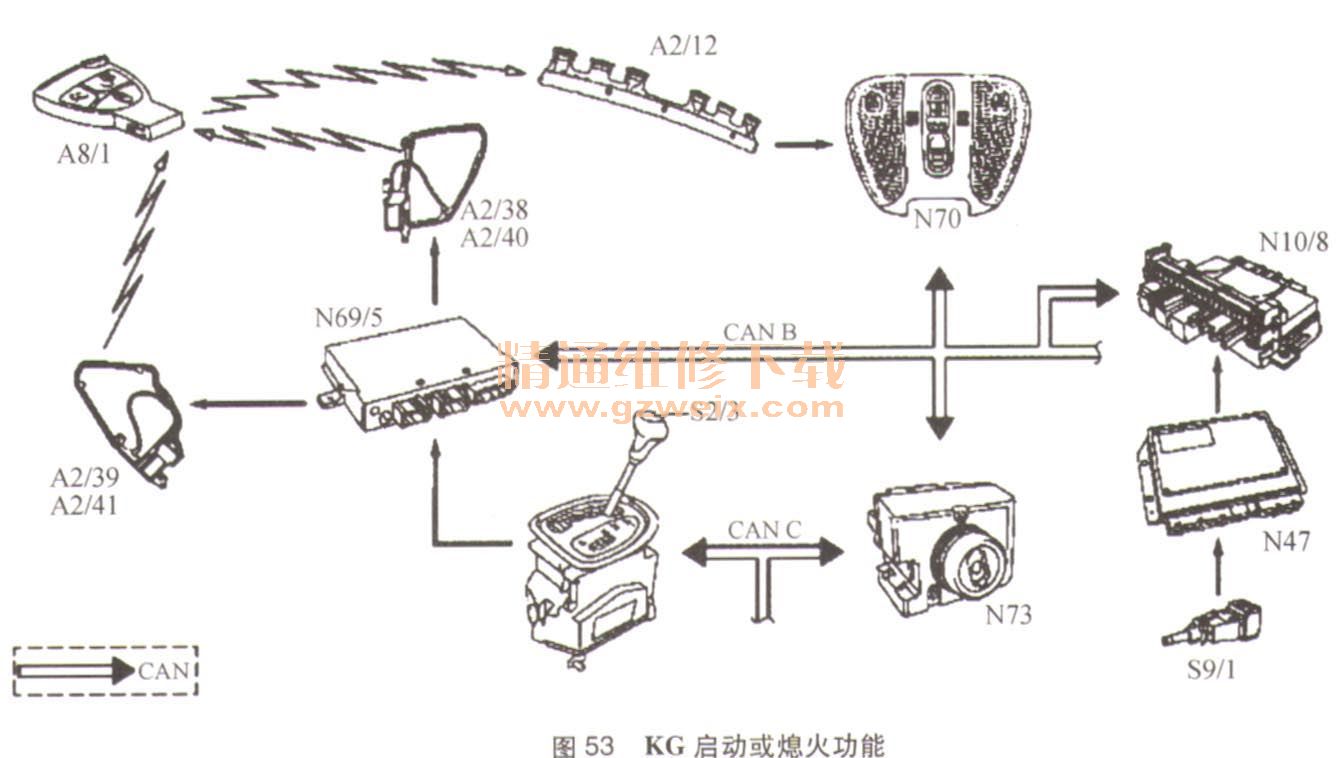

KG启动或熄火的功能，如图53所示。
启动发动机功能条件：钥匙在车内、换挡杆在P或N、踩下制动踏板。
操作过程：
①制动，按下换挡杆上的按钮（S2/3）。
②一个唤醒信号被传到钥匙。
③钥匙发送一个授权信号，这信号被天线接收且通过OCP传给N69/5。
.N69/5检查钥匙是否授权。
⑤ N69/5传送一个允许授权码给EIS（N73）。
⑥如果检查到positive、circuit15R and circuitl5没有被打开，则打开positive、circuitl5 Rand circuitl5并启动发动机。
关闭发动机：
要求：换挡杆在P或N、钥匙的位置不被检查。
过程：按下换挡杆上的按钮（S2/3）。
注：当驾驶室门关闭时，"circuitl5 is switch off，但circuitl5c remains active. Additioactuation possibilities are given in the following table"。
（3） KG的使用范围。

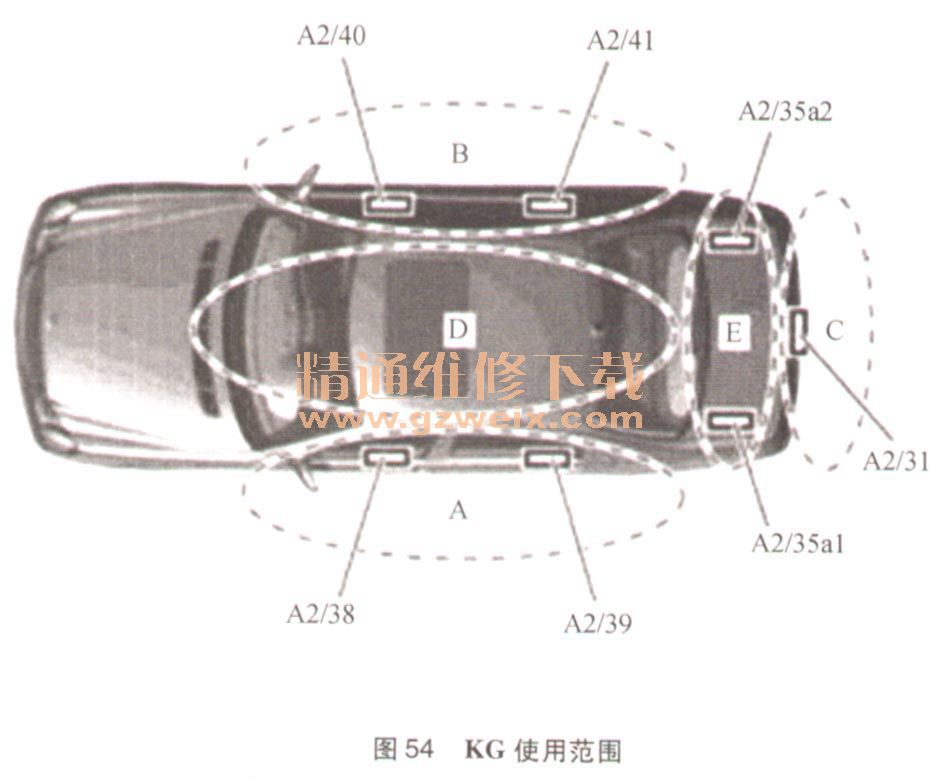

接收范围：感应天线产生的区域覆盖了各个接收范围，从各个区域的重叠可以确定钥匙与车的相对位置。如椭圆框里，大约1. 5m（图54）。
功能前提条件：如果执行下列操作后，KG控制模块（N69/5）通过无线电和感应天线。
使钥匙发出授权码：
·手插入门把手（电容传感器）
·拉门把手
·按门把手上的上锁按钮
·按后备箱释放开关（S15/1）来开后备箱
·按后备箱KG按钮（S62/21）
·按KG启动／停止按钮
功能步骤：车辆唤醒钥匙。
决定钥匙与车辆的相对位置并发送授权码给后窗天线放大模块（A2/12）后窗天线放大模块把无线电信号转变为数字信号。通过一个数据线把此信号传给OCP，再通过CAN传给EIS。 EIS检查授权码，如果授权码正确，则发送相应的信号（上锁／解锁或启动／停止动机）到CAN线上。
