4．功能介绍

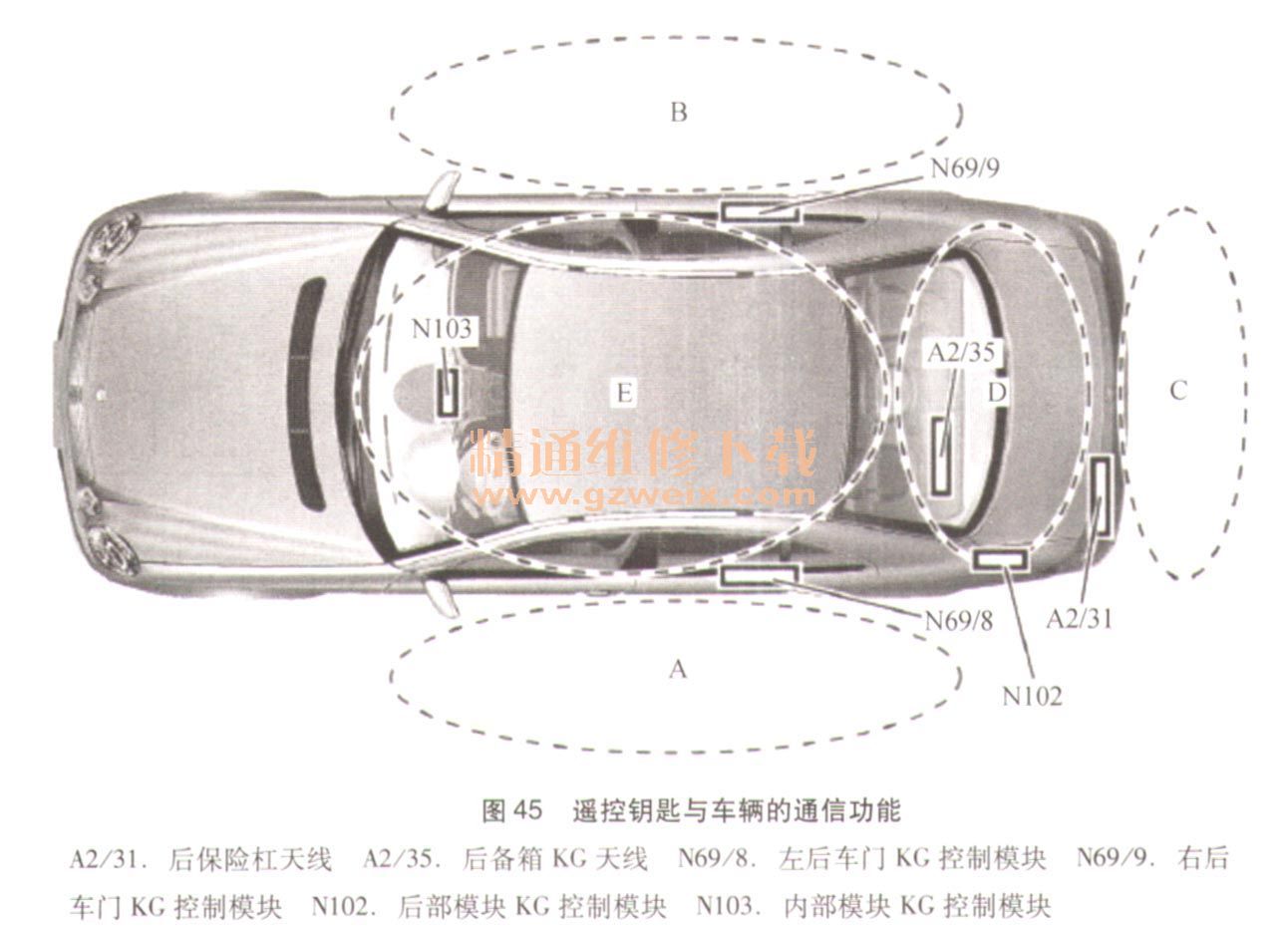

（1）遥控钥匙与车辆的通信功能（图45）。
遥控钥匙传感区域：
外部区域：集成在左后车门KG控制模块（N69/8）和右后车门KG控制模块（N69/9）中的天线产生一个覆盖区域（A和B）的磁场。
后保险杠天线（A2/31）被后部模块KG控制模块（N102）促动并覆盖区域（C）。
天线保证的范围大约为1. 5m，促动频率为20kHz。
内部区域：后备箱KG天线（A2/35）被后部模块KG控制模块（N102）促动并覆盖区域（D）。
集成到车内模块KG控制模块（N103）中的天线产生一个覆盖区域（E）前部的磁场。区域（E）剩余部分的覆盖通过区域（A、B、D）在相反位置执行。
遥控钥匙与车辆的通信功能前提条件：
·遥控钥匙在区域（A、B、C、D或E）
·拉动车门拉手
·按下车门拉手上的开关
·拉动拉手以打开后备箱盖或后端车门
·按下后备箱盖KG按钮
·促动换挡杆上的KG开启／停止按钮
操作步骤：
车辆唤醒遥控钥匙。
遥控钥匙确定其相对于车辆的位置并将该信息传输给后部模块KG控制模块（N102）。
检查后部模块KG控制模块（N102），看遥控钥匙是否有效。
遥控钥匙将进人驾驶认可代码传输给后部模块KG控制模块（N102）。
后部模块KG控制模块将信息转送给EIS控制模块（N73）（通过KG总线）。
再次检查代码，如果适用，并批准认可。

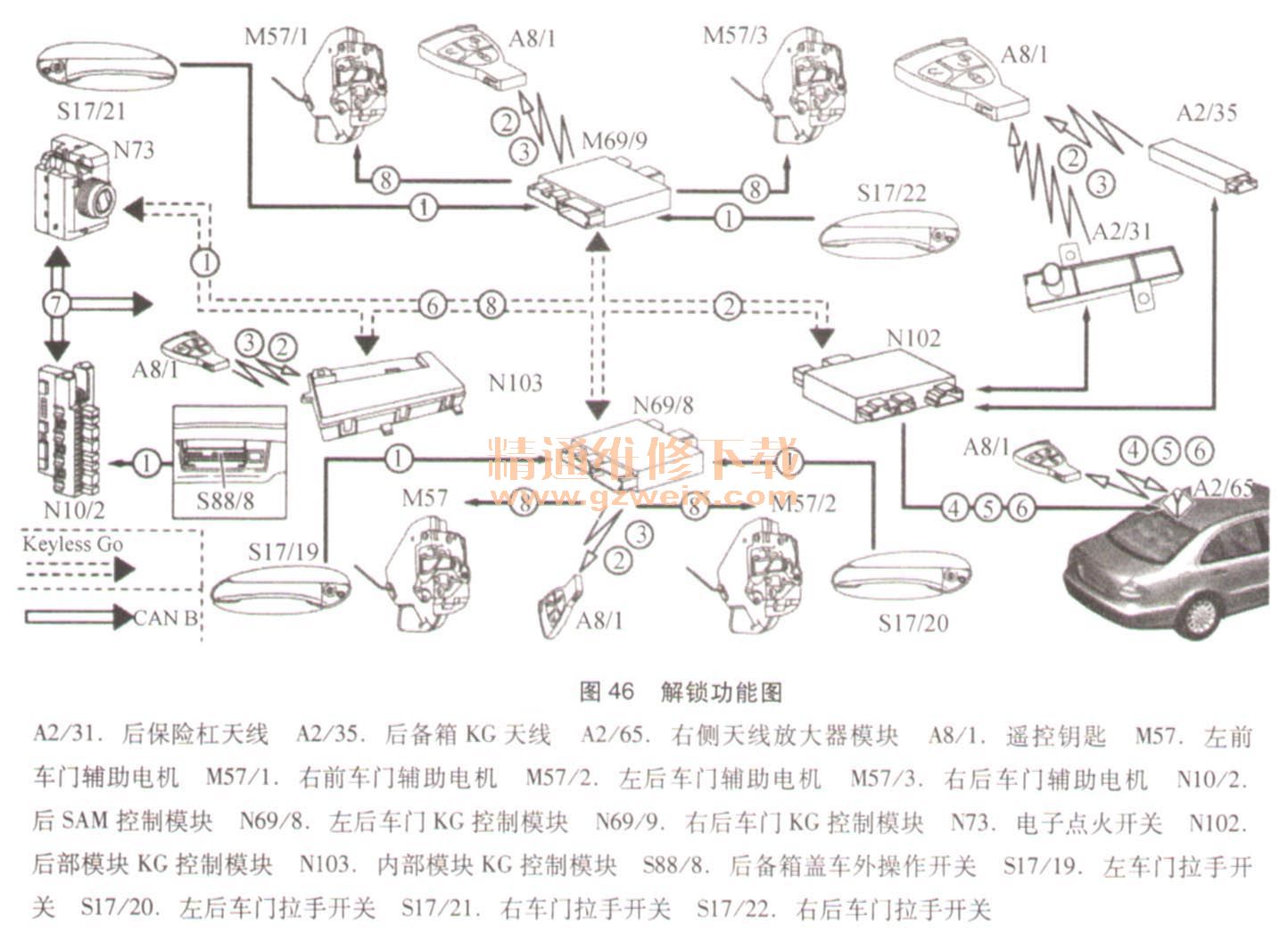

（2）解锁功能（图46）。
可能用于系统激活的控制操作：拉动车门拉手、拉动后备箱盖拉手。
以驾驶员侧车门为例的运行顺序：
①轻轻拉动驾驶员侧车门拉手（t＞0. 1s）促动左车门拉手开关（S17/19），KG被激活
②唤醒信号被传输至遥控钥匙（A8/1）。
③定位信号从后备箱KG天线（A2/35）、左后车门KG控制模块（N69/8）、右后车门KG控制模块（N69/9）和车内模块KG控制模块（N103）传输。遥控钥匙（A8/1）决定它相对于车辆的位置。
④遥控钥匙的位置（A8/1）通过右侧天线放大器模块（A2/65）传输至后部模块KG控制模块（N102）。
⑤检查后部模块KG控制模块（N102）（根据有效的遥控钥匙（A8/1））。
⑥将进人认可代码传输至EIS控制模块（N73）。
⑦如果进人认可代码正确则信号“CL打开”被存储在B级CAN总线上。
⑧与此同时，“促动车门辅助装置”信号被传输至左前车门KG控制模块（N69/8）（通过EIS控制模块）（N73）。左前车门辅助电机（M57）被促动（车门辅助装置仅在控制点被促动）。
中央锁止的促动取决于遥控钥匙的调节（A8/1）。
其他车门控制点全部解锁。

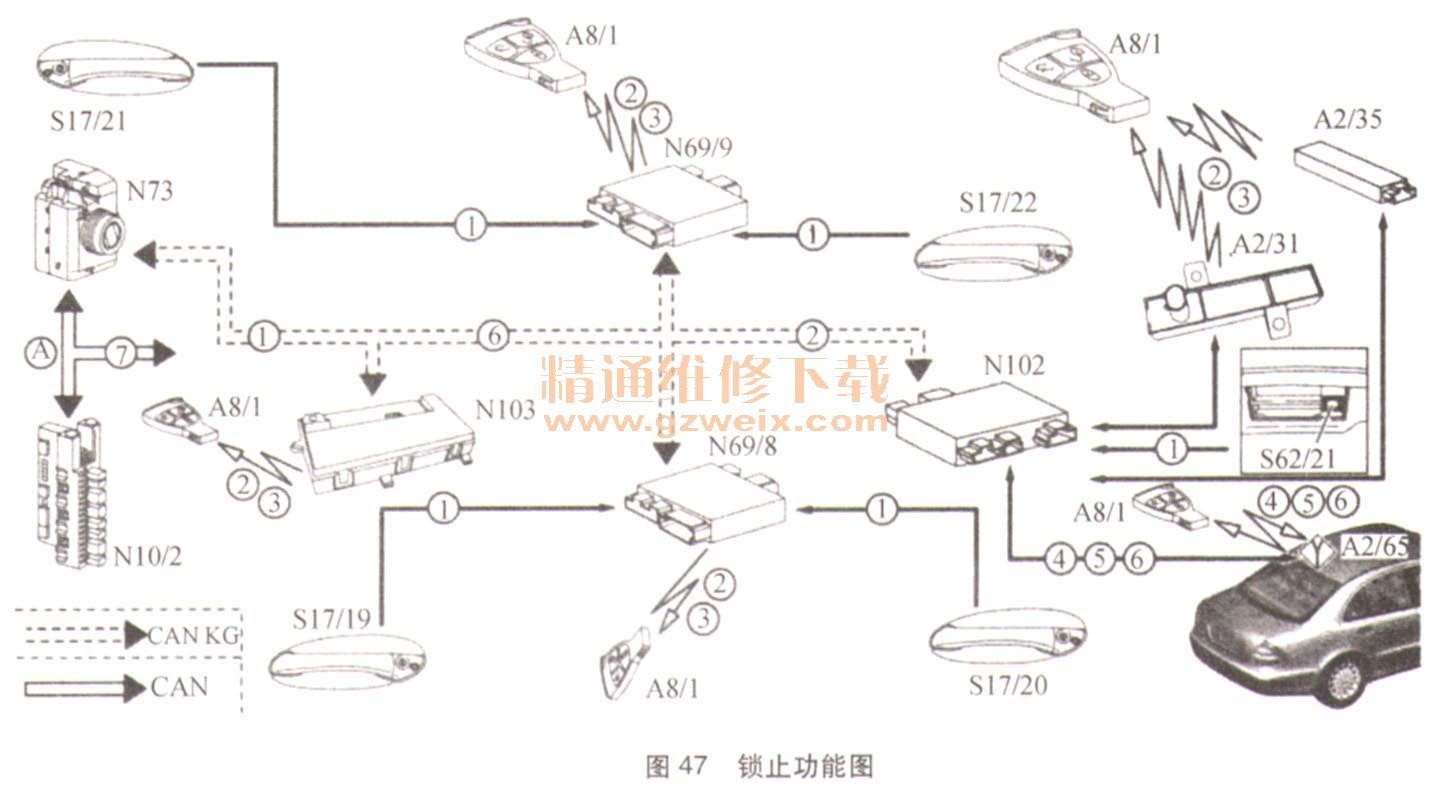

（3）锁止功能（图47）。
锁止功能：
·要求：电路30
·所有车门关闭
可能用于系统激活的控制元件：
·促动车门拉手开关
·促动后备箱盖KG按钮（S62/21）
以驾驶员侧车门为例的运行顺序：
①通过按下驾驶员侧车门拉手上的按钮促动左车门拉手开关（S17/19），KG被激活。
②唤醒信号被传输至遥控钥匙（A8/1）。
③从后备箱KG天线（A2/35）、左后车门KG控制模块（N69/8）、右后车门KG控制模块（N69/9）和乘客舱KG控制模块（N103）传输定位信号。遥控钥匙（A8/1）决定它相对于车辆的位置。
④遥控钥匙的位置（A8/1）通过右侧天线放大器模块（A2/65）传输至后部模块KG控制模块（N102）。
⑤检查后部模块KG控制模块（N102）（根据有效的遥控钥匙（A8/1）） 。
⑥将进人认可代码传输至EIS控制模块（N73）。
⑦如果进人认可代码正确，信号“CL关闭”被存储在B级 CAN总线上且车辆锁止。电路15R被关闭，转向系统锁止（如适用）。
锁止时发生的错误通过仪表显示。
便捷关闭功能：
车门拉手开关被促动1s以上时便捷关闭功能启动。所有车窗关闭，滑动／上推式天窗和全景式天窗关闭（取决于具体的设备）。如果在关闭车辆后2s内拉动车门拉手，防夹保护功能生效，则所有电动车窗以及滑动／上推式天窗或全景式天窗在“开启”方向被促动大约2s。

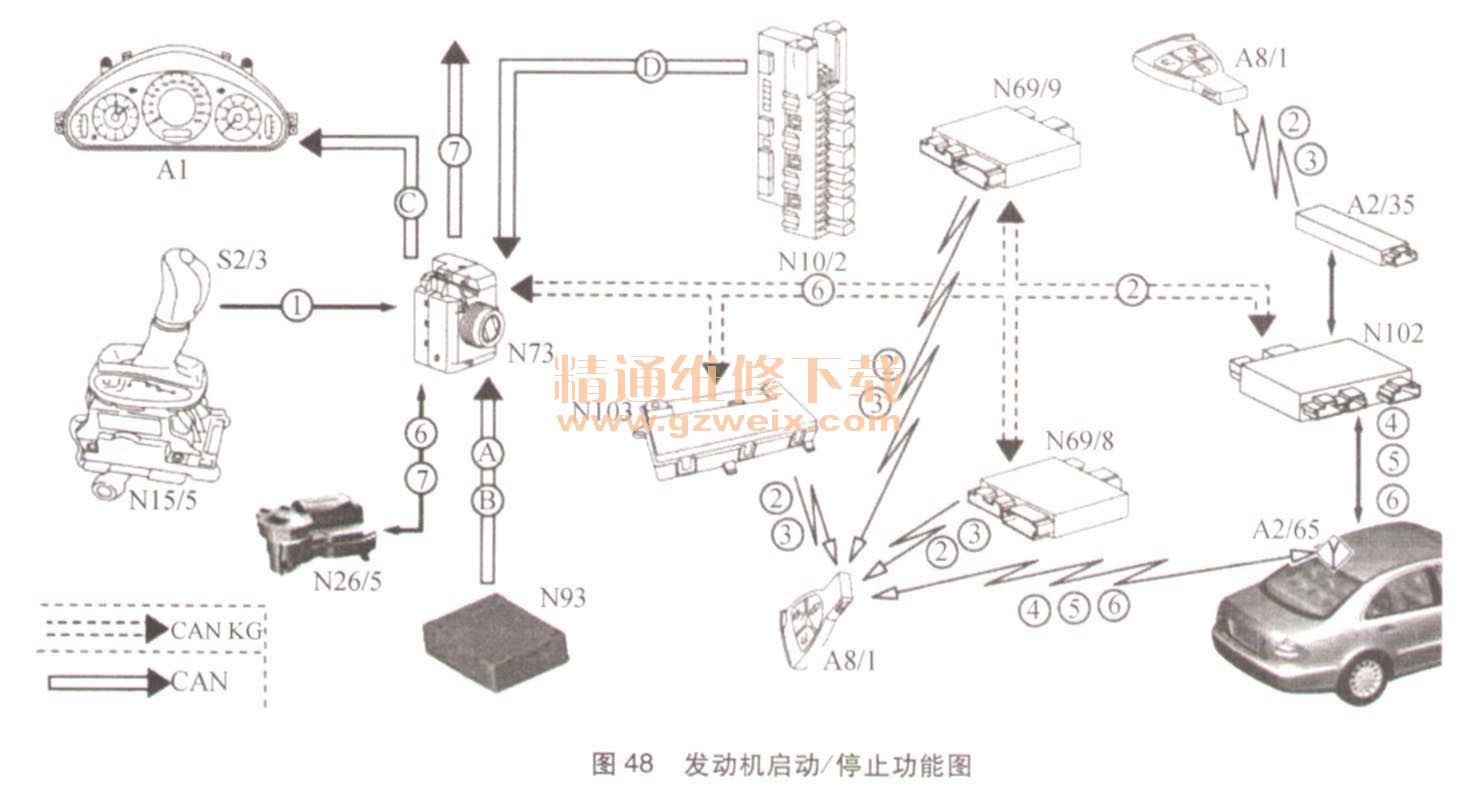

（4）发动机启动／停止功能（图48）。
发动机启动／停止功能：
·通过按下换挡杆上的KG启动／停止按钮（S2/3）可启动或停止发动机
·启动发动机的功能要求
·遥控钥匙（A8/1）位于乘客舱内。
·换挡杆位于P挡位或N挡位。
·促动了脚制动系统。
操作步骤：
①按下换挡杆上的KG启动／停止按钮（S2/3）。
②将唤醒信号发送至遥控钥匙（A8/1）。
③传送的定位信号来自后备箱KG天线（A2/35），左后车门KG控制模块（N69/8）、右后车门KG控制模块（N69/9）和车内模块KG控制模块（N103）。遥控钥匙（A8/1）决定了其相对于车辆的位置。
④遥控钥匙（A8/1）的位置是通过右侧天线放大器模块（A2/65）传送至后部模块KG控制模块（N102）。
⑤后部模块KG控制模块（N102）是根据有效的遥控钥匙（A8/1）进行检查的。
⑥将驾驶认可代码传送到EIS控制模块（N73）和电子转向锁控制模块（N26/5）。
⑦如测试是肯定的电路15R和电路15接通，转向锁通过电子转向锁控制模块（N26/5）解锁，并且发动机启动。
关闭发动机的功能要求：
当发动机运行并且车辆静止时如果促动了门触点开关，重新启动时，EIS控制模块（N73）就会检查钥匙。如果在车辆的乘客舱内A8/1没有识别有效的遥控钥匙，仪表（A1）会指示“钥匙未被识别”。发动机保持运行，但是要尽快将车辆送至服务中心。如果遥控钥匙（A8/1）可用，应用遥控钥匙（A8/1）重新启动车辆。启动时如果遥控钥匙（A8/1）没有被识别，仪表（A1）会指示“钥匙未被识别”并中断启动尝试（电路15R和电路15保持断开）。
操作步骤：
按下换挡杆上的KG启动／停止按钮（S2/3）时，电路15切断。当驾驶员侧车门关闭，电路15c保持激活并且转向锁解锁。当尝试启动发动机时如果换挡杆不在挡位P或挡位N上，信息“将换挡杆移到挡位P或N”会出现在仪表（A1）中。当关闭发动机时如果换挡杆不在挡位“p”，会响起可听见的警告信号声，并且下列信息会出现在仪表（A1）内“将换挡杆移到挡位P或N”。如果所述终端通过KG启动／停止按钮（S2/3）激活并巨有效的遥控钥匙（A8/1）已插入EIS控制模块（N73），且换挡杆在挡位“P”、A8/1则要给子遥控钥匙优先，即使已关闭发动机的运行。
