剖析奔驰车系无钥匙启动（KG）系统

来源：汽车维修技师作者：佚名 2015-01-05 09:00:42

    二、164底盘车型KG系统

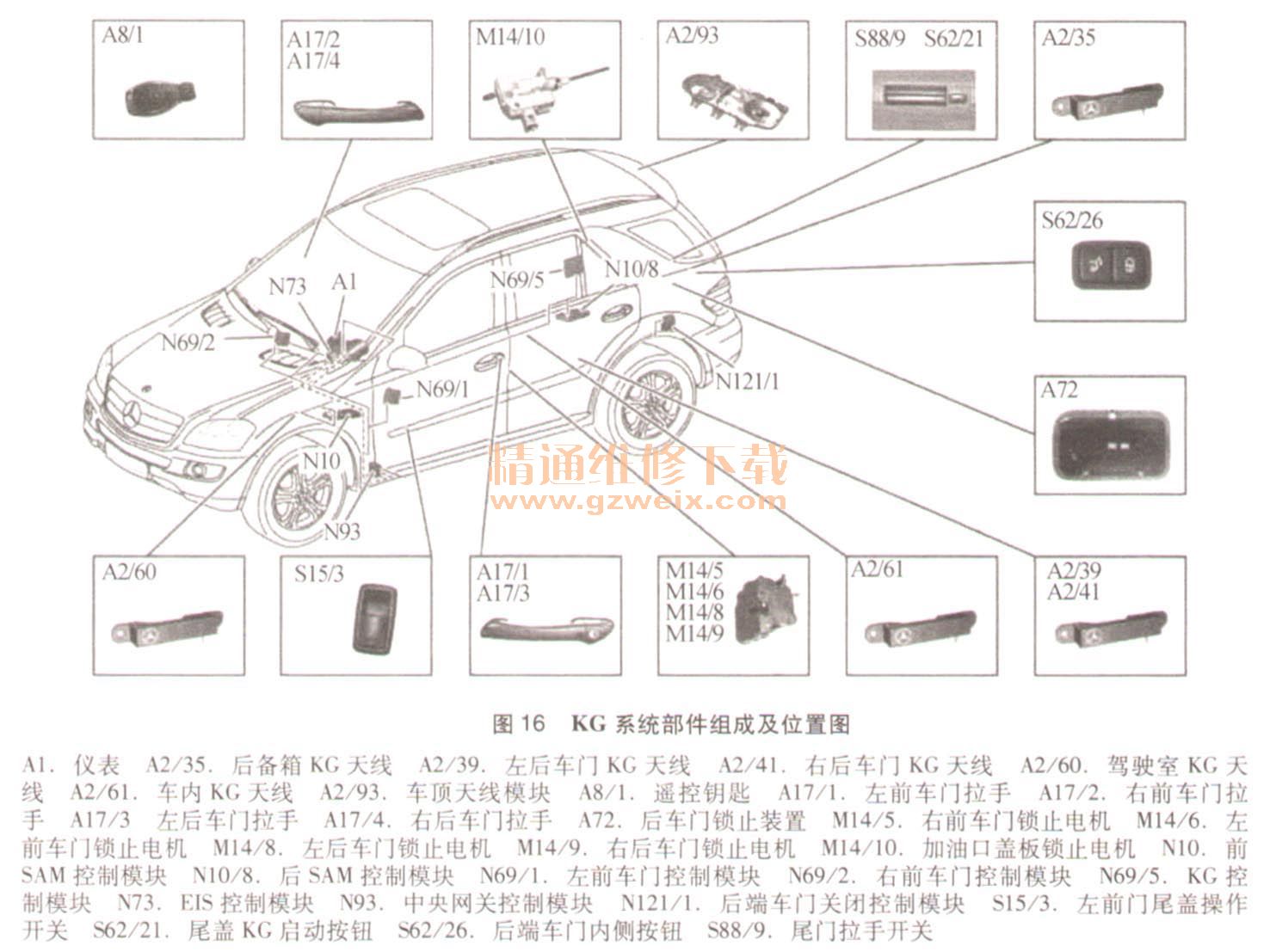

    1. KG部件组成及位置图（图16）

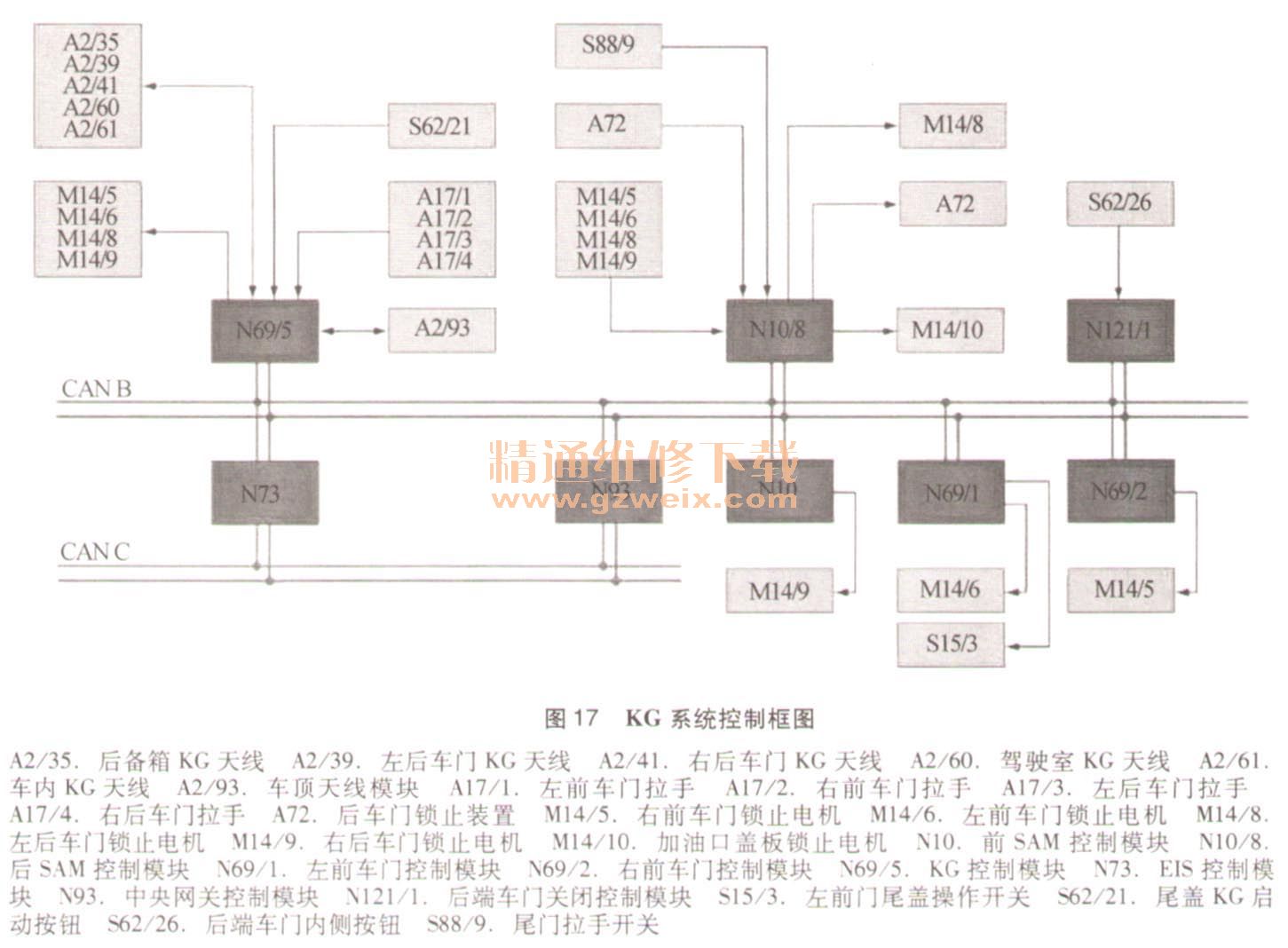

    2. KG系统控制框图（图17）

    3．部件概述
   （1）KG控制模块N69/5。

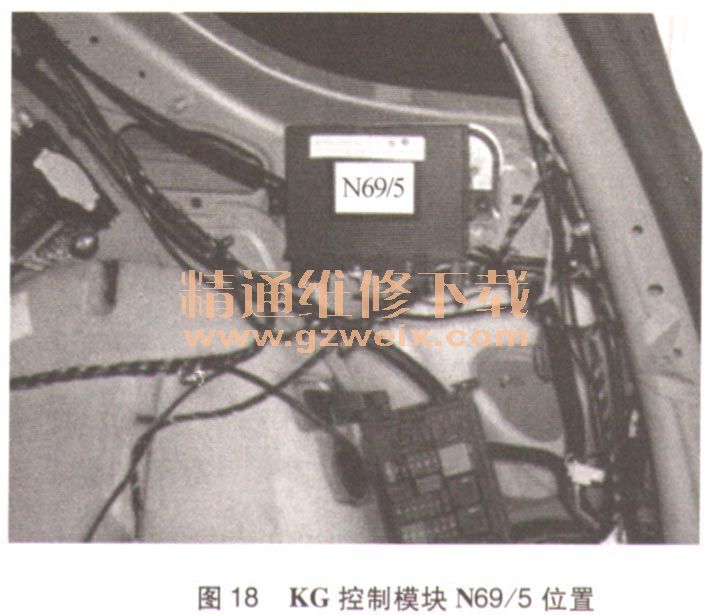

    安装位置：后备箱中后排右侧车窗下方（图18）。

    任务：读取车门拉手开关信号、尾门开关信号（锁止）
      ·激活KG天线
    ·评估从遥控钥匙接收到的无线电信息
      ·确定遥控钥匙的位置
      ·读取KG伺服电动机限制开关信号、促动KG伺服电机
    通过CAN B接收信号及通信：尾门开启开关（S88/9）、关闭和锁止尾门开关（S62/26）、向EIS发送遥控钥匙信息以进行监控、诊断。

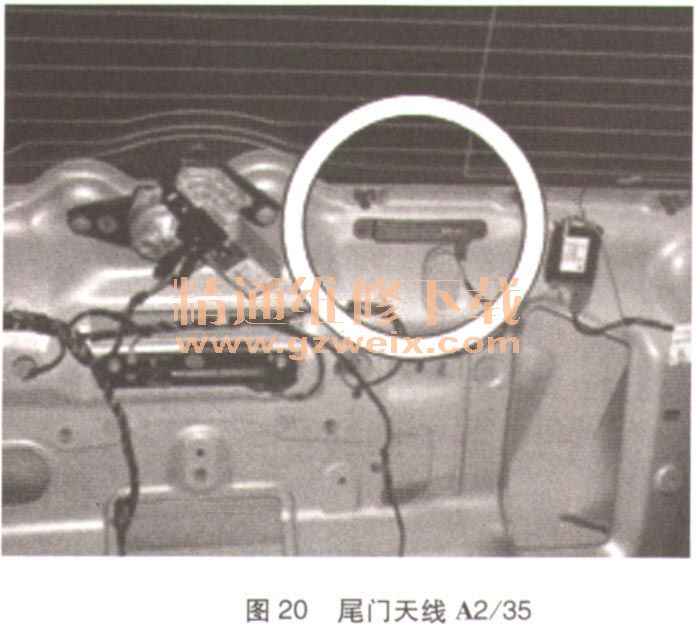

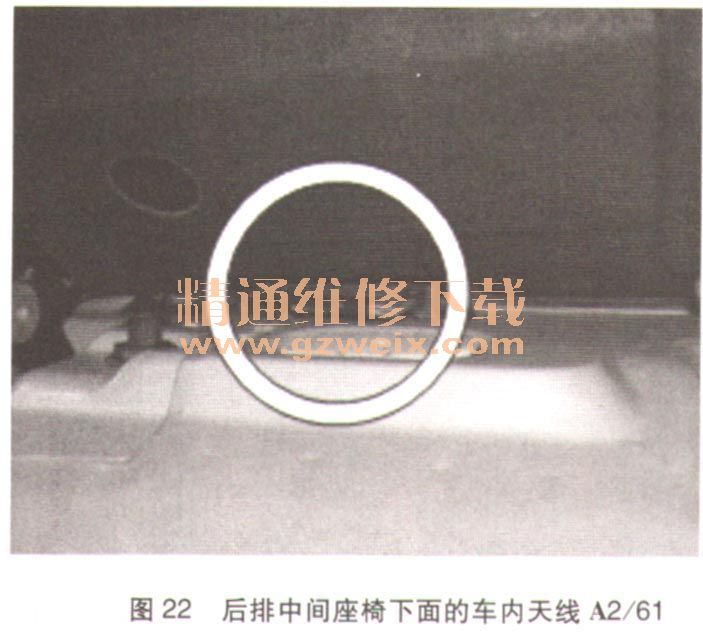

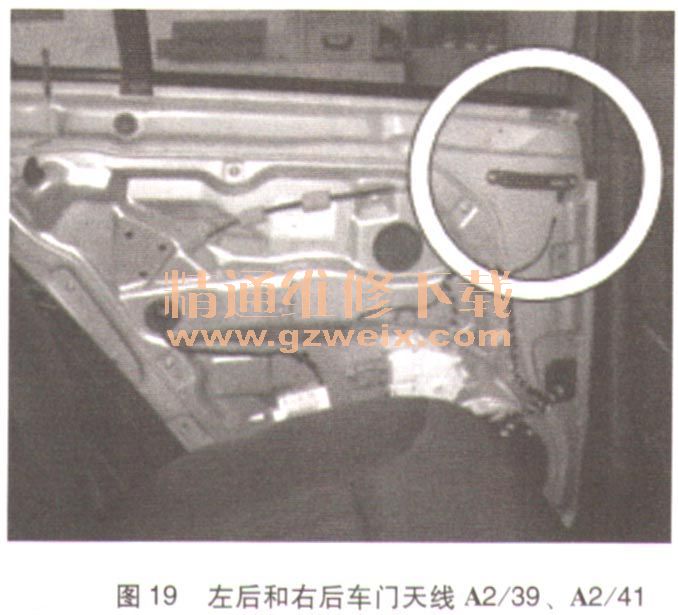

   （2） KG系统天线（位置如图19～图23所示）。

    KG发射器天线在125 kHz的频率下运行。

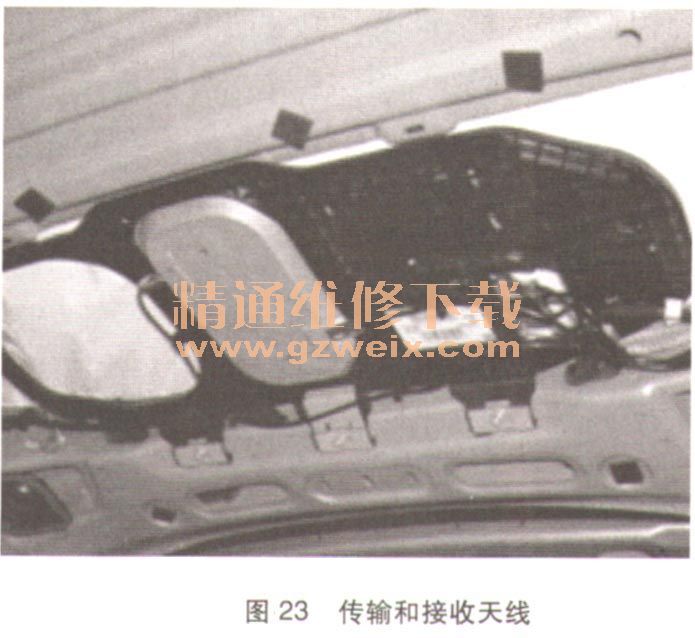

    无线电传输和接收天线位于天线模块内以433 M Hz的频率发送和接收数据。天线模块通过同轴天线电缆直接连接至KG控制装置。KG控制装置利用天线模块向电子钥匙发送信息、从电子钥匙接收信息。
   （3）车门拉手。

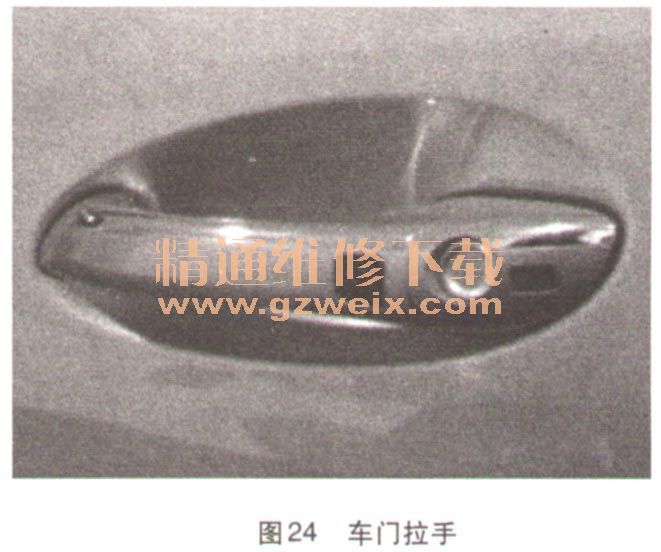

车门拉手（图24）包括电容传感器、锁止按钮开关、车门拉手传感器（霍尔效应），车门拉手仅通过两根导线向KG控制装置发送传感器和开关信息。
