5．发动机启动／停止功能
    启动发动机的附加条件：
    当满足下列条件：遥控钥匙（A8/1）位于车厢内部、变速器位于P或N位置、脚制动系统启用时，发动机控制模块允许发动机启动。电子换挡杆模块控制模块（N15/5）（对于变速器722.6）或直接选挡模块（A80）（对于变速器722.9）通过CAN C传输状态“变速器位于P或N位置”。发动机控制模块N3/10通过CAN E将其转发给前SAM控制模块N10/1，前SAM控制模块通过CAN B将“变速器位于P或N位置”的状态传输至KG控制模块（N69/5）。ESP控制模块直接读取制动灯开关S9/1的状态信息并通过CAN E发送，前SAM控制模块通过CAN B将其传输至KG控制模块。
   （1）启动发动机的功能顺序。
    发动机启动／停止功能通过按下KG启动／停止按钮S2/3激活。电子点火开关控制模块（N73）读取KG启动／停止按钮的状态并通过CAN B将其传输至KG控制模块。然后，KG控制模块会通过以下部件将唤醒和定位信号发送至遥控钥匙：后备箱KG天线（A2/35）、左后车门KG天线（A2/39）、右后车门KG天线（A2/41）、车厢内部KG天线（A2/61）遥控钥匙将其进人认可代码和位置传输至天线放大器（A2/18），将数据传输至KG控制模块。KG控制模块通过CAN B将此数据传输至电子点火开关控制模块。电子点火开关控制模块检查遥控钥匙的进人认可。如果确定有效且遥控钥匙位于车厢内部，则相应的电路接通（电路15）且发动机由发动机控制模块启动。
   （2）关闭发动机的功能顺序。
    可通过按下KG启动／停止按钮来关闭运转的发动机。电子点火开关控制模块读取KG启动／停止按钮的状态并通过CAN B将电路15断开的电路状态传输至发动机控制模块。相应的控制模块根据车速关闭发动机：速度低于3km/h，发动机立即关闭；速度高于3 krn/h 、按下KG启动／停止按钮3s后发动机关闭。仪表通过CAN B将车速信息传输至KG控制模块。
    6. KG控制模块部件说明
    KG控制模块位于后备箱中的右镶板后部内侧夹层。KG控制模块负责读取传感器信息、评估输入因素、促动相关部件。
    通过直通线路读取来自以下部件的信号：
    ·左前KG车门拉手（A17/1）
    ·右前KG车门拉手（A17/2）
    ·左后KG车门拉手（A1 7/3）
    ·右后KG车门拉手（A17/4）
    ·调频（FM） 1、调幅AM、中央锁止系统（CL）和KG天线放大器（A2/18）
    KG控制模块通过CAN B读取所需车载信息。
    通过集成式微信息处理机评估已读取的输人因素，然后促动相关部件。
    通过直通线路促动以下部件：
    ·后备箱KG天线（A2/35）
    ·左后车门KG天线（A2/39）
    ·右后车门KG天线（A2/41）
    ·车厢内部KG天线（A2/61）
    ·左前车门开启辅助电机（A85 m2）
    ·右前车门开启辅助电机（A85/1 m2）
    ·左后车门开启辅助电机（A85/3m2）
    ·右后车门开启辅助电机（A85/4m2）

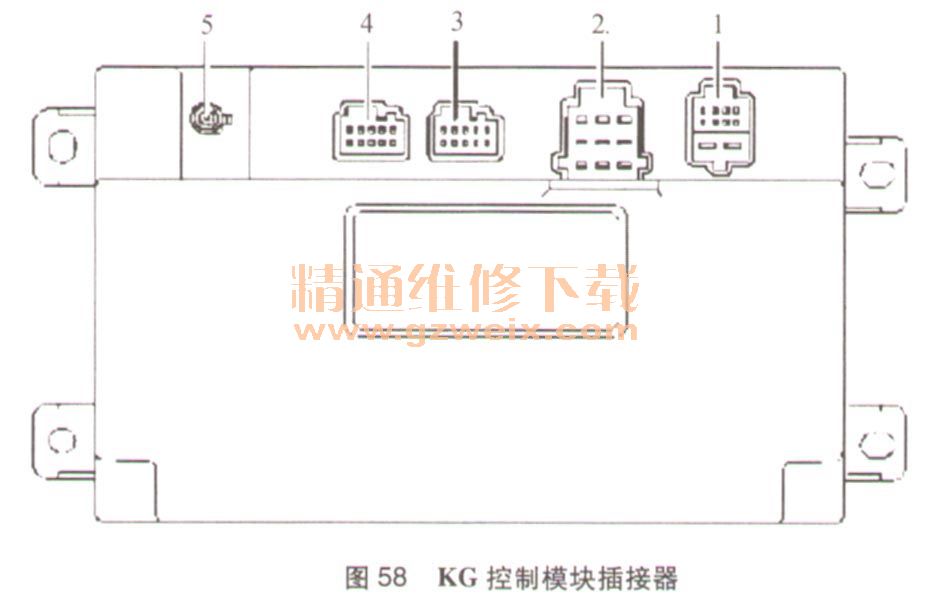

    KG控制模块针脚注解（图58）。

    插头1: 1: CAN L; 2: CAN H; 3、4、5、6、7、8：空闲；9：接头31; 10：接头30。
    插头2: 1、2：左前门辅助打开电机；3、4：左后门辅助打开电机；5、6：右前门辅助打开电机；7、8：右后门辅助打开电机；9、10：空闲。
    插头3: 1、2：后备箱内KG天线A2/35; 3、4：右后车门KG天线A2/41 ; 5、6：右前车门把手A17/2; 7、8：右后车门把手A17/4; 9、10：空闲。
    插头4: 1、2：车内KG天线A2/61; 3、4：左后车门KG天线A2/39; 5、6：左前车门把手A17/1; 7、8：左后车门把手A17/3; 9、10：空闲。
    插头5: A2/18：调频（FM） 1、调幅（AM）、中央锁止系统（ZV）、KG天线放大器信号线和接地线。
    关于插头2的针脚，在早期进口车辆中有配置，为车门辅助打开电机的配线，在北京奔驰上已取消该配置。
