剖析奔驰车系无钥匙启动（KG）系统

来源：汽车维修技师作者：佚名 2015-01-05 09:00:42

    四、211底盘车型KG系统

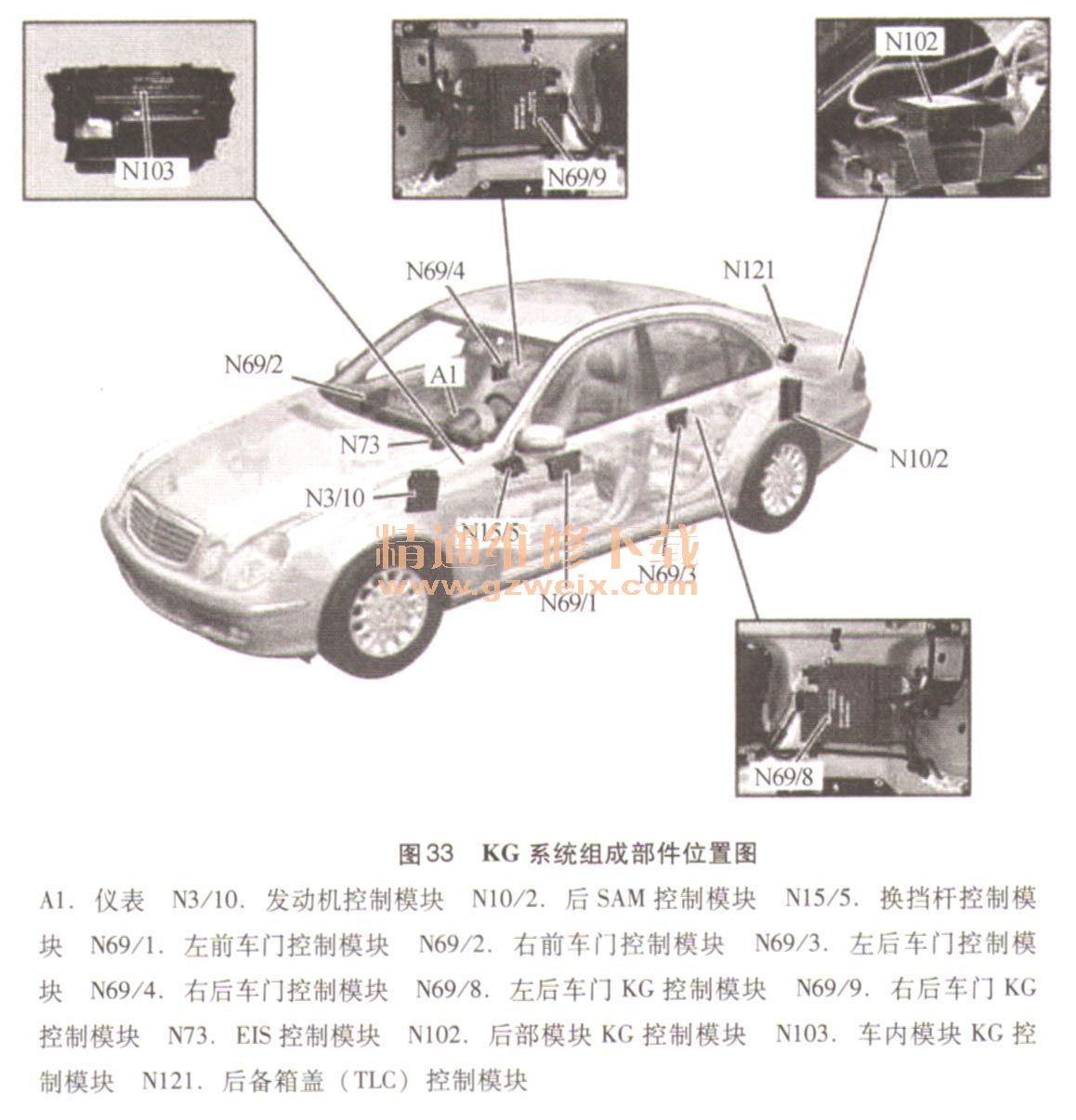

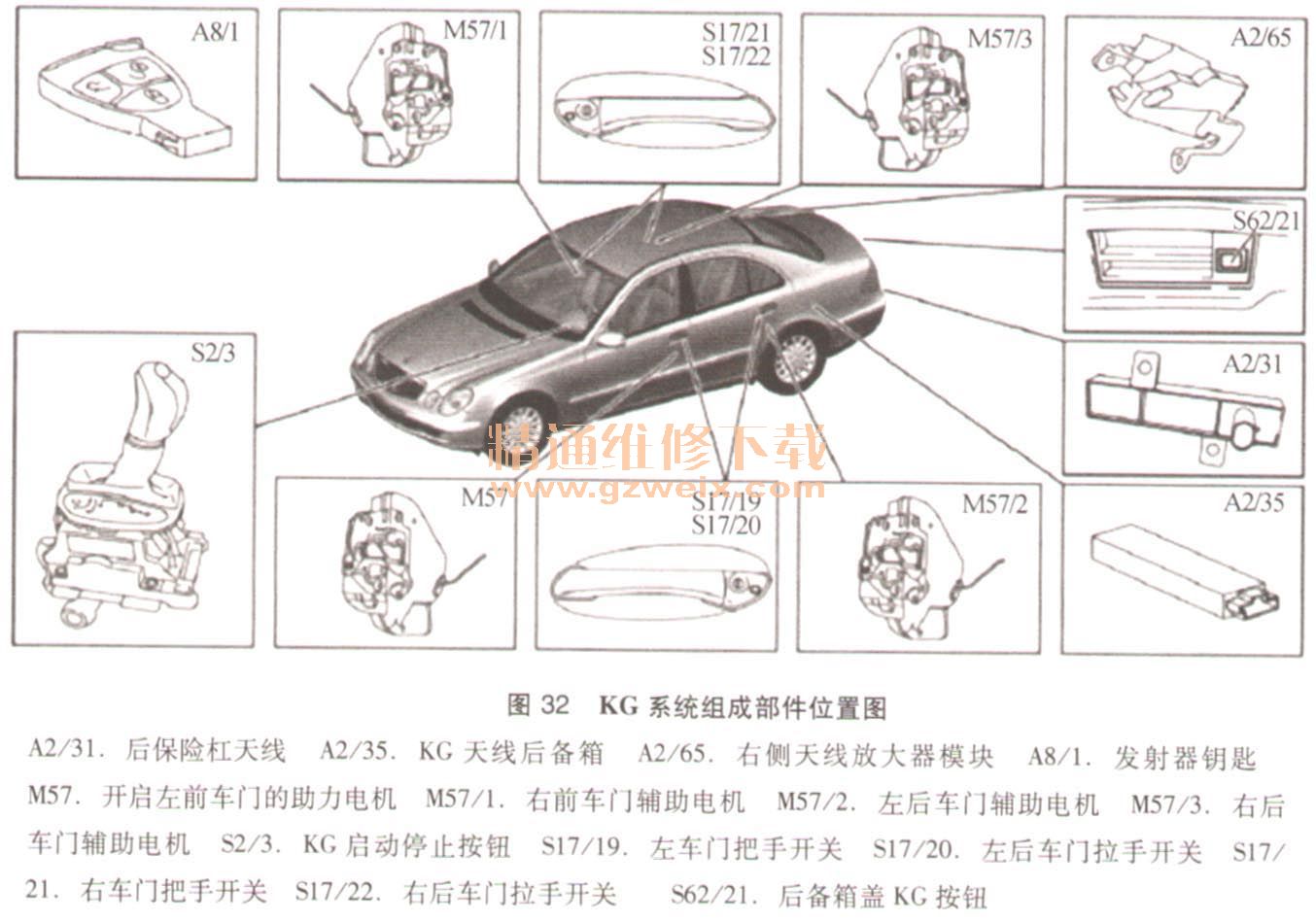

    1. KG系统组成部件位置图（图32、图33）

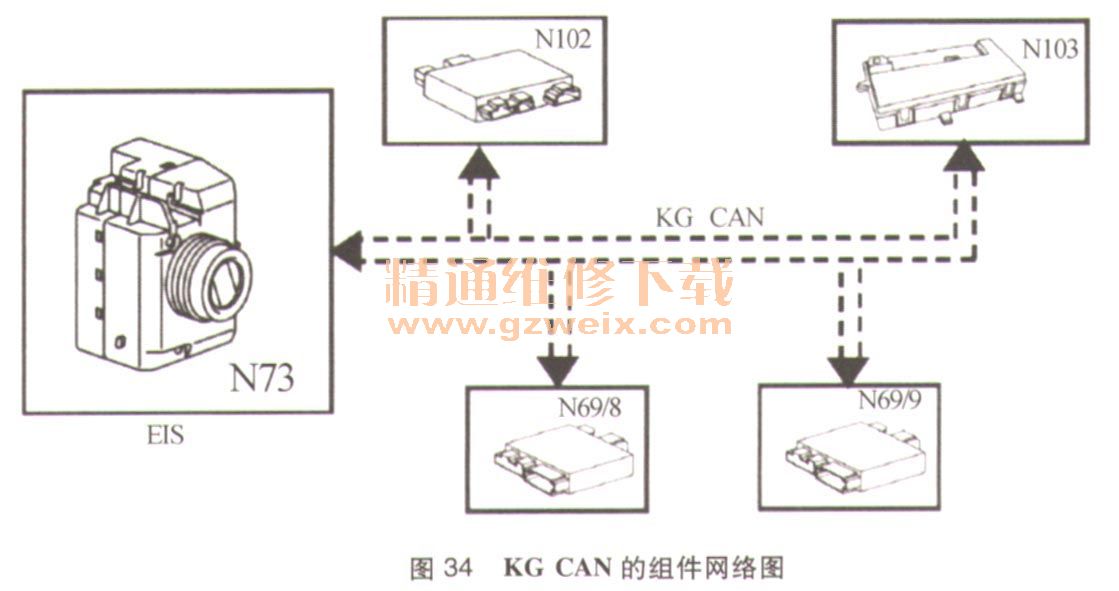

    2. KG系统CAN的组件网络图（图34）

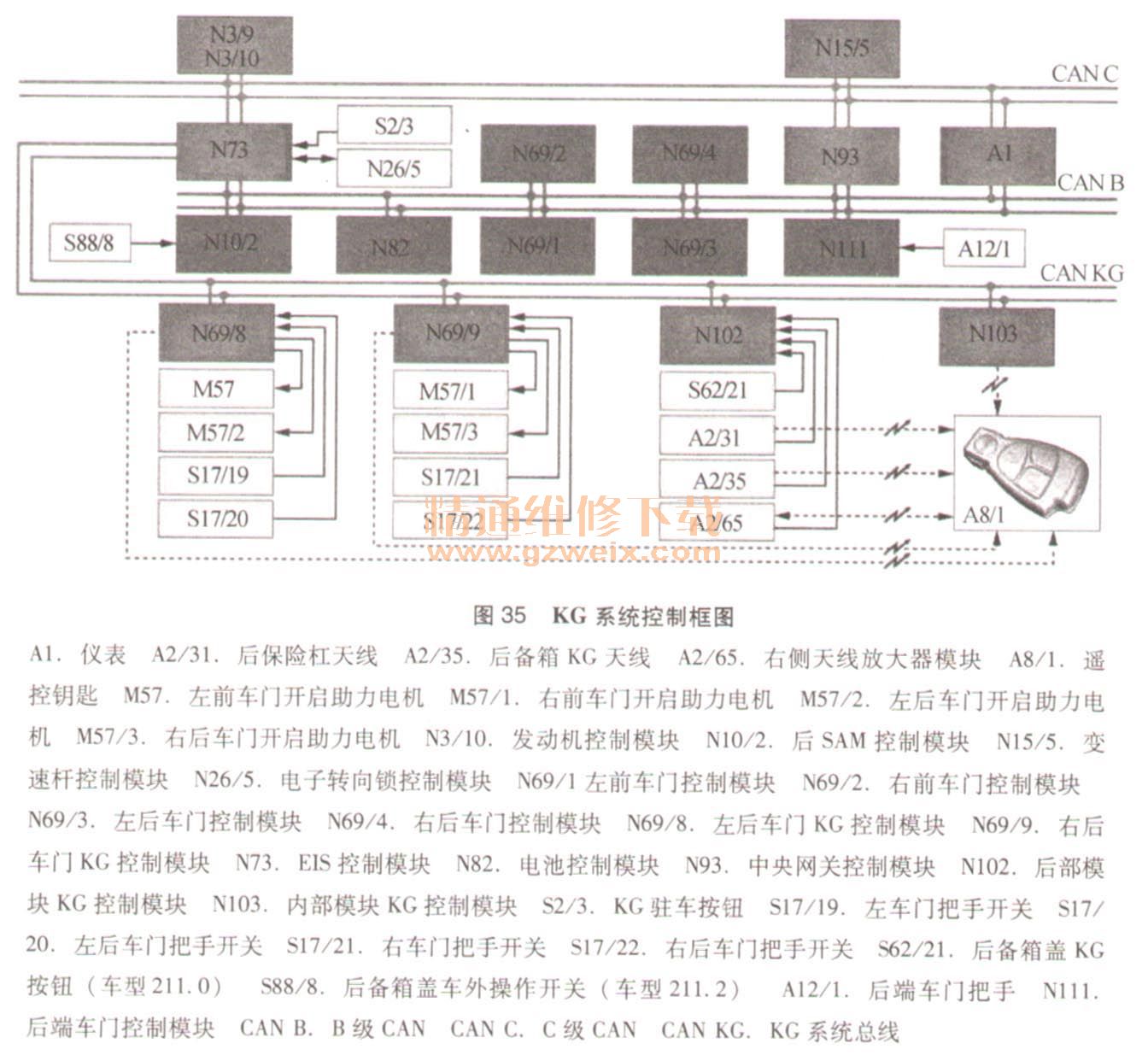

    KG系统控制框图，如图35所示。

    3. KG系统部件概述
   （1）电子点火开关（N73）。
    电子点火开关N73为KG系统的主控单元。
   （2）后部模块KG控制模块N102

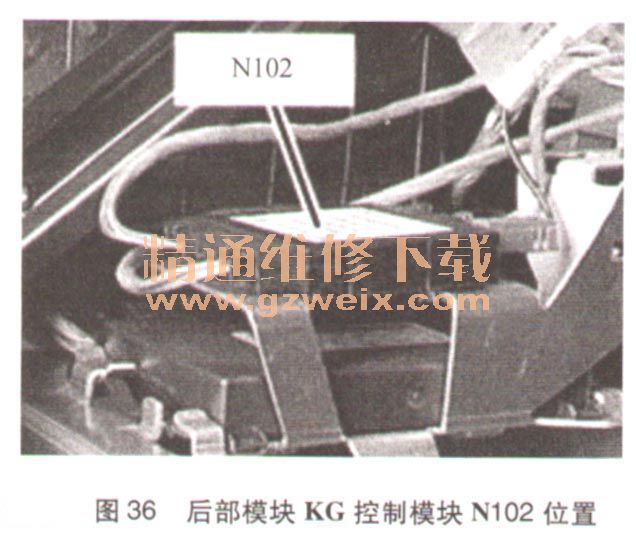

    后部模块KG控制模块N102安装在后备箱侧镶板的左后方（图36）。KG控制模块N102读取KG后备箱盖KG按钮（562/21）的操作信息。通过以下装置通信：遥控钥匙（A8/1）、电子点火开关（EIS）控制模块（N73）、右侧天线放大器模块（A2/65）。促动：后保险杠天线（A2/31）、KG后备箱天线（A2/35）。

   （3）车内模块KG控制模块N 103位置。

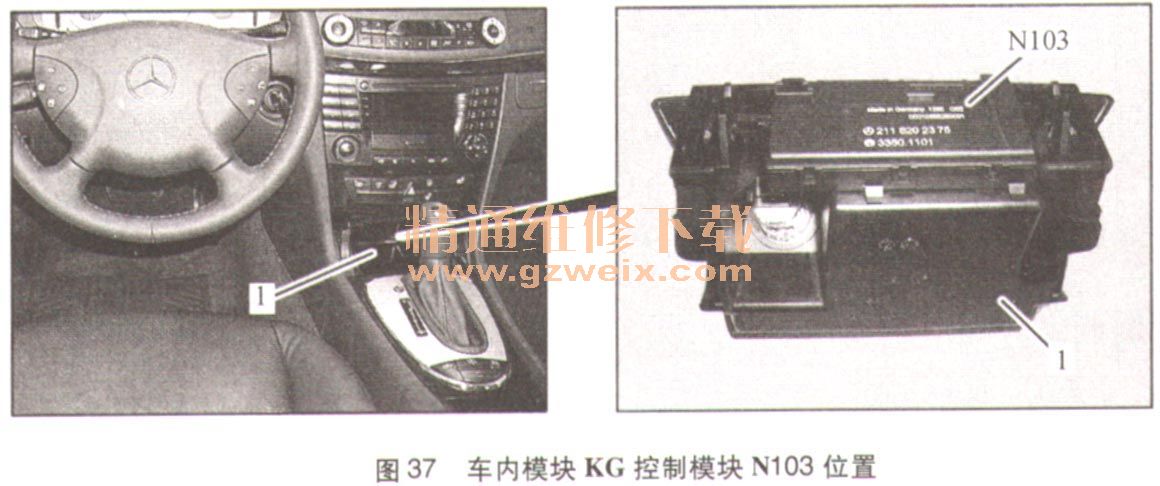

    车内模块KG控制模块N103安装在中央控制台中烟灰缸罩上（图37）。

    车内模块KG控制模块N103通过以下装置通信：遥控钥匙、EIS控制模块。

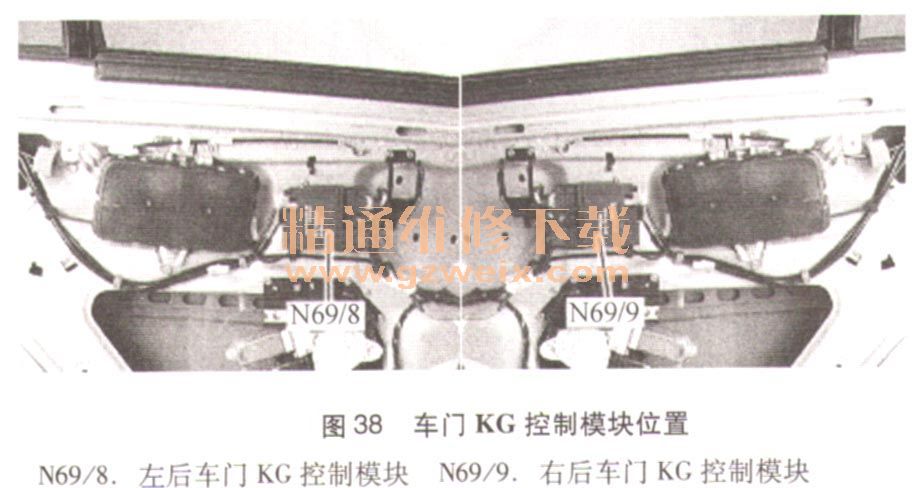

   （4）车门KG控制模块（图38）。

    读取：左侧车门拉手开关（S17/19）和右后车门拉手开关（S17/20）的触发信号。通过以下装置通信：遥控钥匙（A8/1）、电子点火开关（EIS）控制模块（N73）。
    促动：左前车门辅助电机（M57）、右前车门辅助电动机（M57/2）。
    每一个后车门KG控制模块集成一个天线。
   （5）后备箱KG天线（A2/35）。

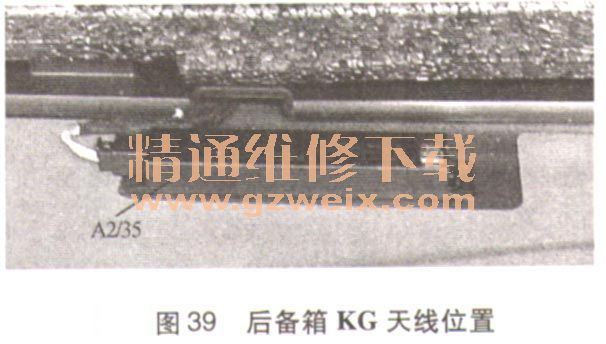

    后备箱KG天线A2/35位于后备箱左前区域（图39），受控于后部模块KG控制模块（N102）、输出信号至N102。

   （6）后保险杠KG大线（A2/31）。

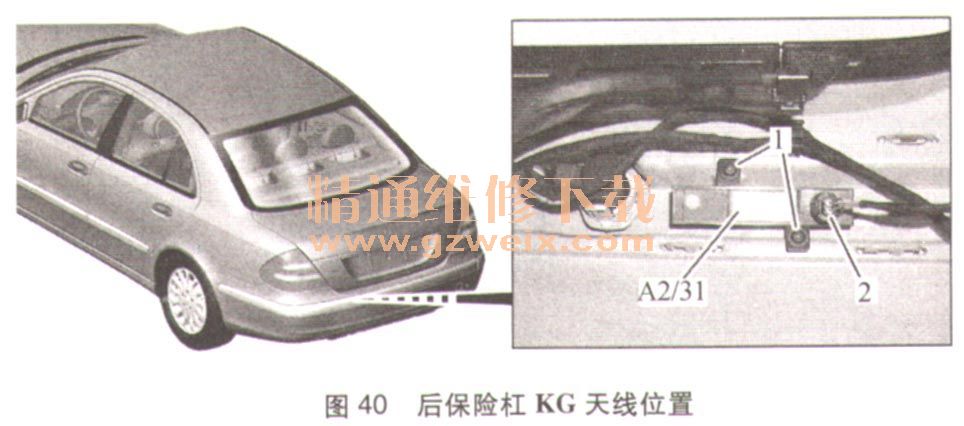

    后保险杆KG天线A2/31（图40）受控于后部模块KG控制模块（N102），输出信号至N1020。

   （7） KG门把手（S17/19，20，21，22）。

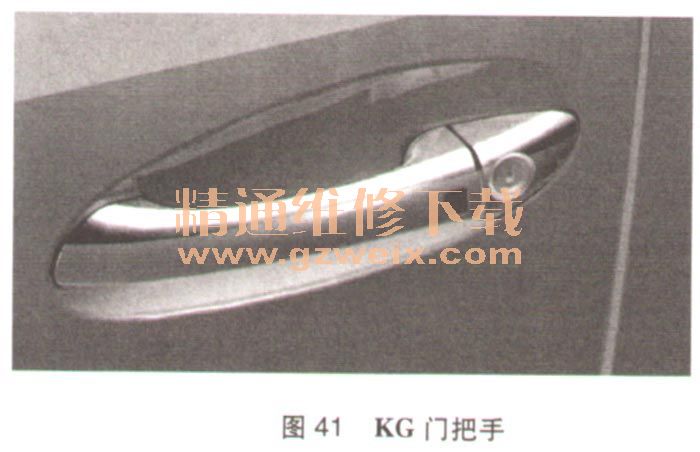

解锁按钮（pull）微动开关位于门拉手内侧（图41），锁止按钮（push）微动开关是门把手外侧的黑色按钮

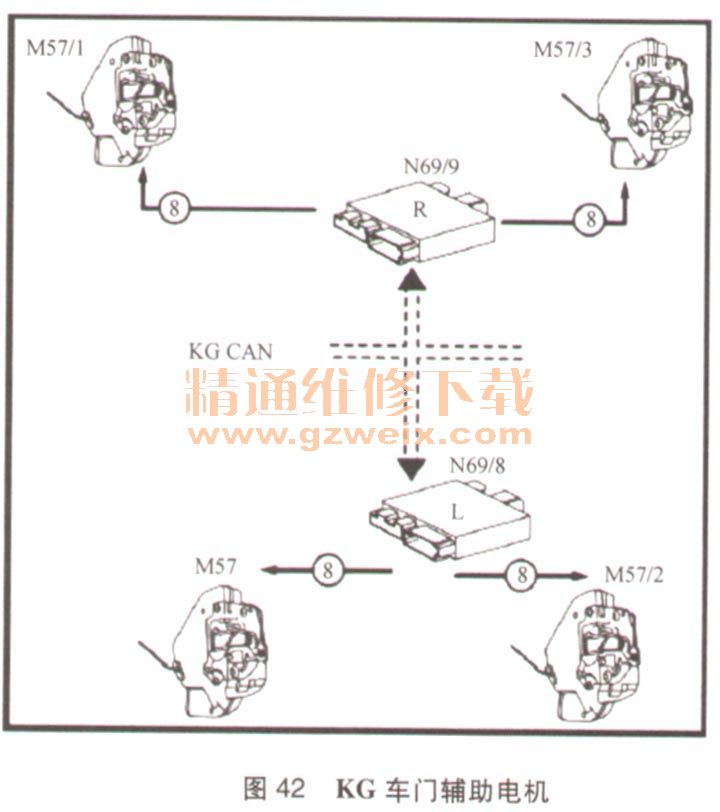

   （8） KG车门辅助电机
M57、M57/2（left）、M57/1、M57/3（right）（图42）。

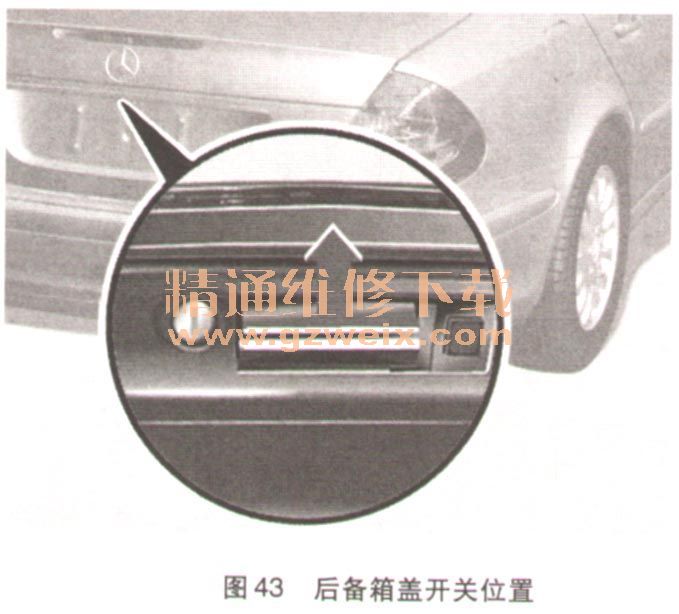

（9）后备箱盖开关（S88/8）和（S62/21）（图43）。

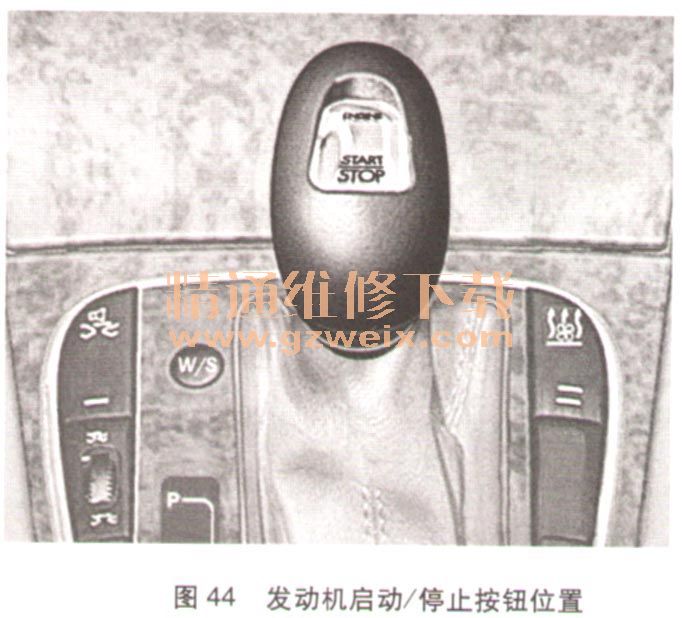

（10）发动机启动／停止按钮（图44）
