剖析奔驰车系制动系统技术

来源：汽车维修技师作者：佚名 2015-01-27 07:04:25

    （四）SBC电子感应制动控制系统维护操作
    1. SBC电子感应制动控制系统维护操作注意事项
    对装备SBC电子感应制动控制系统的车辆进行维护操作时，需要借助于DAS诊断仪进入相关菜单来辅助完成。
    对于装备SBC电子感应制动控制系统的车辆，每60000km或每年更换制动液。
    如果下列信号存在时，右前SAM会唤醒SBC控制模块：
      ·解锁车辆。
      ·开启驾驶座或前乘客座车门
    ·以电子钥匙将点火开关开至第1或第2段位置
    ·制动踏板被操作
      ·驻车制动被踩下或放开
    以下状态可自动关闭SBC电子感应制动控制系统：
    ·以电子钥匙将点火开关关闭电源（0位置）后2min
    ·由车外上锁车门后20s
    如果在仪表多功能显示屏中出现制动符号，或是仪表内的制动警示灯亮起，都有可能是SBC发生故障。
    SBC电子感应式制动控制系统启动时，会自动提高制动压力至14000kPa以上作系统压力检测，如需更换制动油或制动片等系统保养维修，必须由经过专业训练的技师和DAS诊断仪配合执行，否则会有发生伤害的可能。
    2．利用DAS诊断仪对SBC控制模块进行维护操作的菜单界面介绍

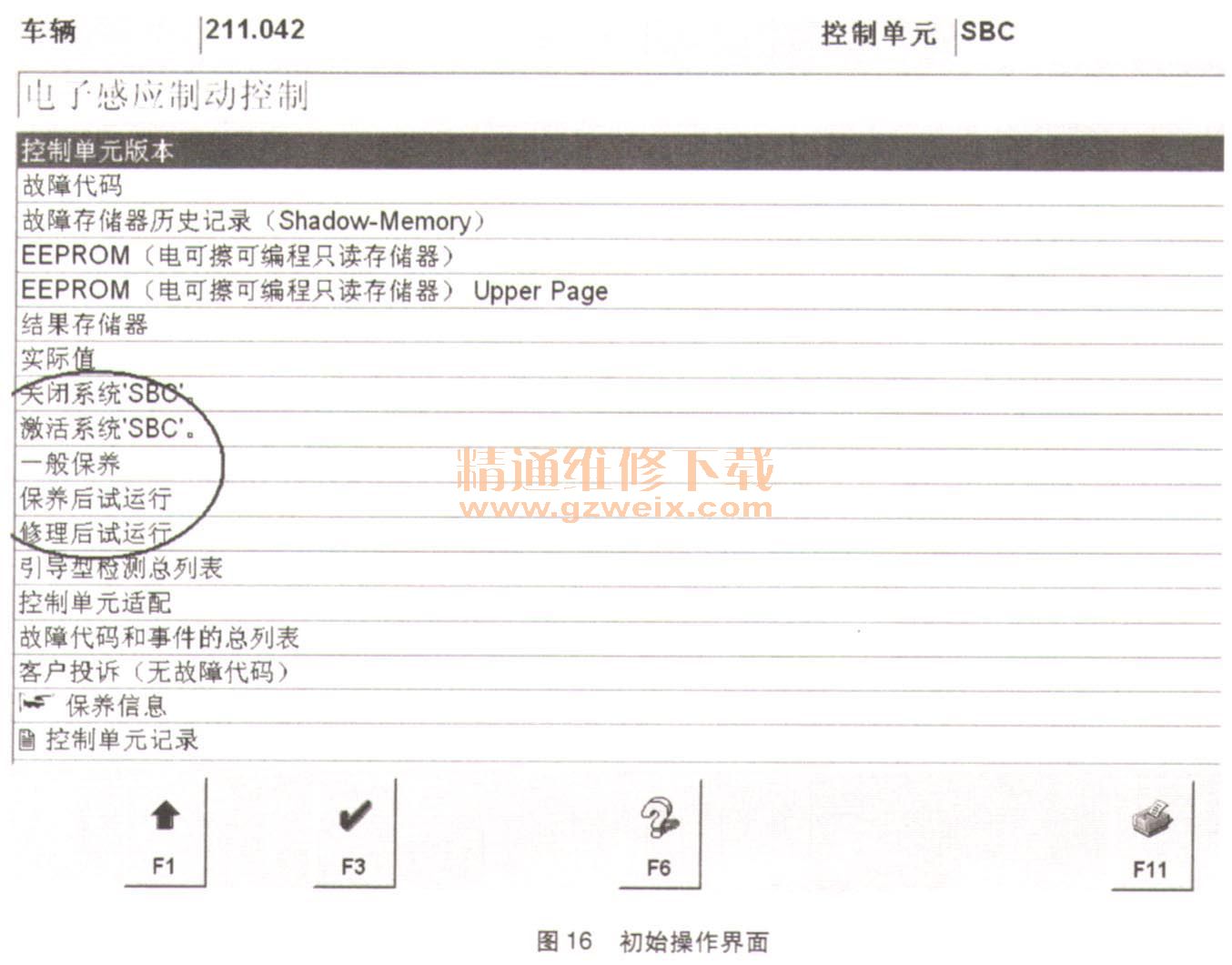

（1）初始操作界面（图16）。

    对于日常维护来说，除了读取故障码外还有如下几个比较常用的菜单：关闭系统SBC、激活系统SBC、一般保养、保养后试运行、修理后试运行。
    对于更换制动片和制动盘的简单维护保养操作，工作开始前首先用DAS诊断仪进入关闭系统SBC菜单完成停用SBC系统功能操作，然后再对车辆进行相关维护步骤。在维护工作结束后，直接执行激活系统SBC即可。
    对于需要打开制动液管路的一些操作，如（更换制动液、更换液压管路、更换制动分泵等），先执行关闭系统SBC操作，在相关工作执行完毕后，还需要进入修理后试运行菜单选择对应的条目进入，执行完提示操作步骤，以重启SBC系统。

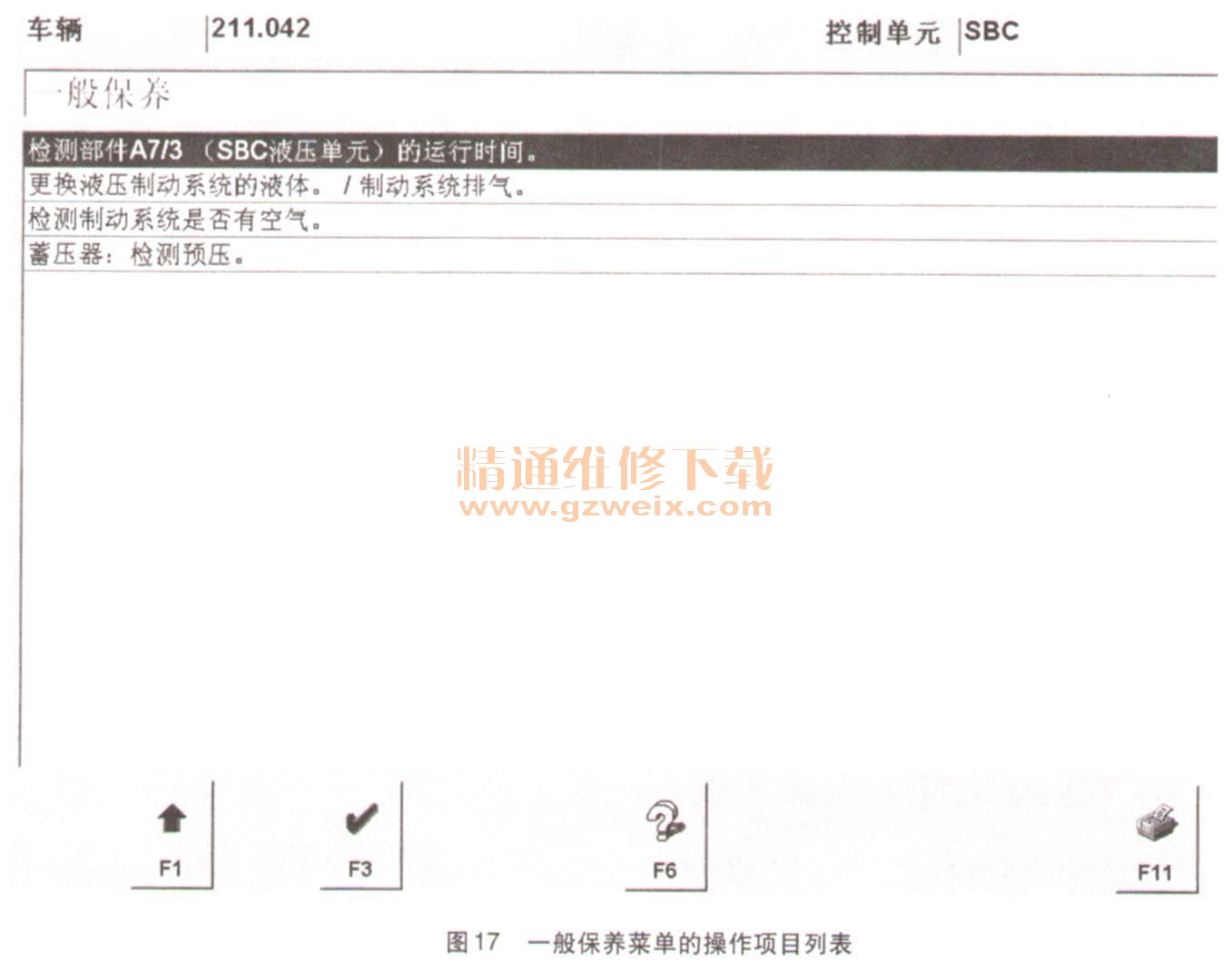

（2）一般保养菜单的操作项目列表（图17）。

（3）保养后试运行菜单的操作项目列表（图18）。

（4）修理后试运行菜单的操作项目列表（图19）。
