    6. ABC车身加速度传感器
    前车身加速度传感器位于发动机室内的悬挂减振柱圆顶区域，后车身加速度传感器位于右后悬挂减振柱圆顶区域（图61）。加速度传感器用来测量车身的垂直加速度。主动悬挂控制模块（N51/2）需要此信息用于进行动态稳定和车身的减振。

    横向加速度传感器B24/12位于驾驶员脚坑处（图62）。使用主动悬挂控制（ABC）横向加速度传感器，主动悬挂控制模块（N51/2）确定车辆的横向动态和正作用于车辆的横向加速度。

    7. ABC车身水平高度传感器
    221底盘车型主动悬挂控制ABC系统共配置有4个水平传感器（车身高度传感器），水平传感器确定当前的车身水平高度（位置如图63所示）。所确定的值由主动悬挂控制模块（N51/2）进行读取，用于主动悬挂控制（ABC）功能的控制。

    8. ABC水平调节开关
    驾驶员可以通过操作水平调节开关在正常水平高度和升一高的水平高度之间进行选择（图64）。

    水平调节开关为按钮，带有一个集成的功能发光二极管（LED）。
    水平调节开关的状态由上控制面板控制模块（N72/1）通过上控制板（OBF）局域互联网（LIN）读取并经车内CAN传送至中央网关控制模块（N93）中央网关控制模块将状态信息经底盘CAN传递到主动悬挂控制模块（N51/2）。当选择了升高的水平高度时，功能LED亮起。
    9. ABC中央储液罐
    前轴中央储液罐位于主动悬挂控制（ABC）前轴阀门装置（Y36/1）上（图65）。后轴中央储液罐位于备胎舱内。高压油（约20000kPa）储存在两个中央储液罐内。在主动悬挂控制（ABC）系统耗油量急剧上升的情况下。

    10. ABC吸入节流阀部件说明

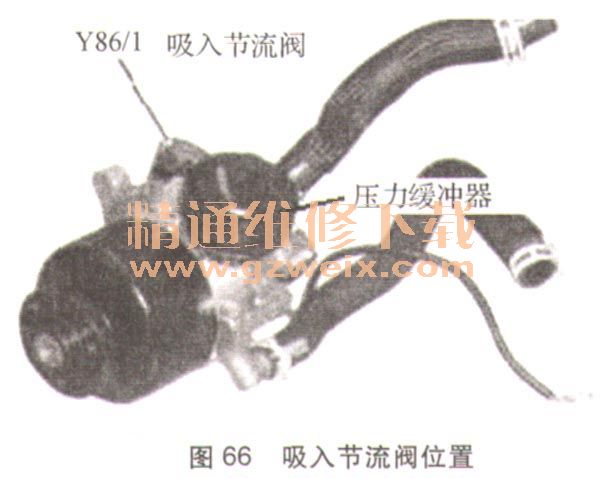

    吸入节流阀是比例阀，位于双联泵上（图66），对主动悬挂控制（ABC）系统进行压力控制。主动悬挂控制模块（N51/2）通过打开或关闭吸入节流阀控制主动悬挂控制（ABC）系统的压力供给为恒定的油压。吸入节流阀在不工作的情况下关闭。

    11. ABC悬挂滑柱部件说明
    ABC悬挂滑柱用于实现以下功能：悬挂、水平高度控制、水平调节、减振。
    悬挂滑柱由液压机筒、钢质弹簧及减振器组成。系统通过两个中央储液罐进行缓冲。
    悬挂滑柱内的油压取决于行驶条件和所选设置。油压通过主动悬挂控制（ABC）前轴阀门装置（Y36/1）或通过主动悬挂控制（ABC）后轴阀门装置（Y36/2）供给。
