详解奔驰车系车顶电气控制系统技术
来源:汽车维修技师  作者:佚名  2015-09-29 06:47:25

    奔驰的车顶电气控制系统大致包括活动天窗控制系统和可活动车顶控制系统两种类型,其中活动天窗控制系统又可分为全景天窗和非全景天窗控制系统,可活动车顶控制可分为可折叠式软顶控制系统和可折叠式硬顶控制系统。下面分别以车型W221 5350、R171 SLK350、W207 E350为例分别对各控制系统的工作原理进行介绍。

      一、221底盘车型全景天窗控制系统简介
    (一)221底盘车型全景式滑动天窗系统
(至2008年)
    1. 221底盘车型全景式滑动天窗部件位置图(代码413,全景式滑动天窗,至2008年)(图1)。

    2. 221底盘车型全景天窗系统控制框图(图2)

    3.部件概述
  (1)车顶控制板部件说明(图3)。

  车顶控制板控制模块N70由下列部件组成:前顶灯(N70e1 )、天窗系统开关N70s1)、后顶灯开关( N70s2 )、车门接触ON和OFF开关(N70s3 )、前顶灯开关N70s4 )、左前座椅照明开关(N70s6 )、右前座椅照明开关(N70s7 )、后遮阳百叶帘开关(N70s10)。
    车顶控制板控制模块与车内CAN相连进行数据交换,读取相关传感器、操作开关信息并促动相关功能实现。
    车顶控制板控制模块读取以下传感器输入信息:天窗系统霍尔传感器1 (M12b1 )、天窗系统霍尔传感器2 (M12b2 )、前遮阳百叶帘霍尔传感器1 (M54b1)、前遮阳百叶帘霍尔传感器2 (M54b2 )、后遮阳百叶帘霍尔传感器1 (M54/lbl)、后遮阳百叶帘霍尔传感器2(M54/1b2 ),来自雨水/光线传感器B38/2的信息,后视镜变光A67h3的防眩信息。
    车顶控制板控制模块读取以下开关操作信息:前顶灯开关、后顶灯开关、车门接触ON和OFF开关、左前座椅照明开关、右前座椅照明开关、车顶开关、后遮阳百叶帘开关、左后座椅照明开关(5154/1)、右后座椅照明开关(S154/2)。
    车顶控制板控制模块向以下部件提供电源:雨水/光线传感器、内部后视镜装置(A67)、左座椅照明( A67e1)、右座椅照明(A67e2 )、左后座椅照明(E1 1/1e1 )、左后车内照明灯(E11/1e2)、右后座椅照明(E11/2e1)、右后车内照明灯(E11/2e2)、左前化妆镜照明(E14/6)、右前化妆镜照明(E14/7)、左后化妆镜照明(E15/10)、右后化妆镜照明(E15/11)、天窗系统传动部分(M12)、前遮阳百叶帘电机(M54)、后遮阳百叶帘电机(M54/1)。
  (2)全景式滑动天窗系统传动机构部件说明。

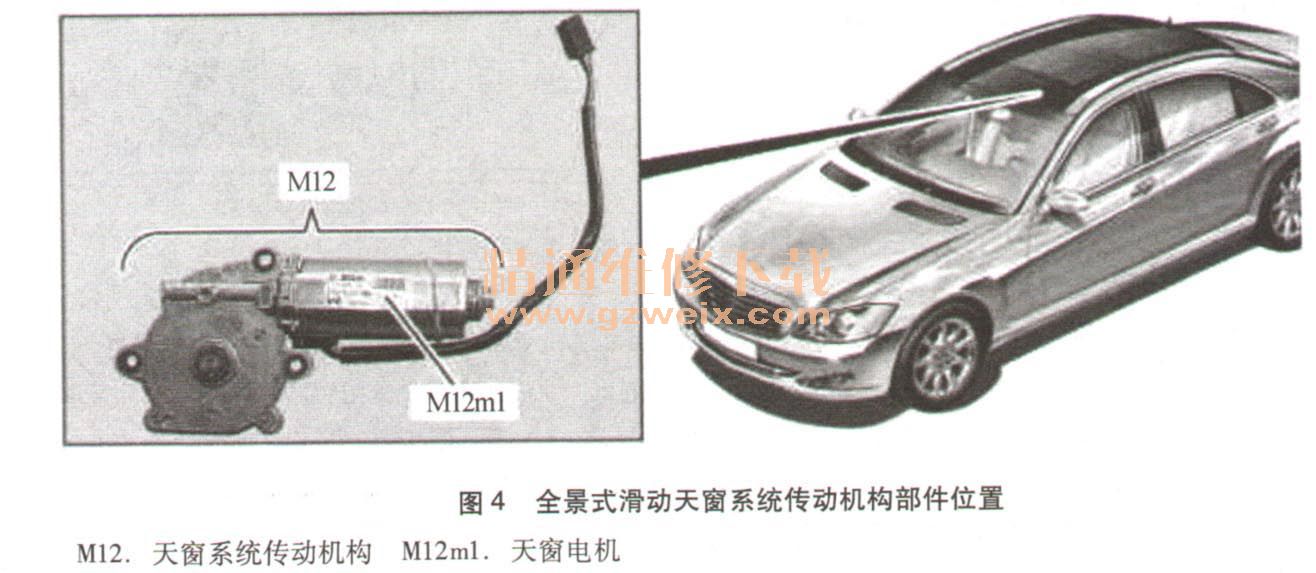

    天窗系统传动机构位于前车顶框架上的左侧车顶内衬下方(图4)。车顶系统传动机构打开和关闭全景式滑动天窗。

    车顶系统传动机构包括:天窗电机、天窗系统霍尔传感器1 (M12b1)、天窗系统霍尔传感器2 (M12b2)、热保护开关。天窗传动系统电机的旋转方向由车顶控制板控制模块N70驱动电压的极性决定。随全景式滑动天窗关闭而开启,天窗系统电机的单向旋转打开全景式滑动天窗。如果天窗系统电机继续沿相同方向旋转并超过“全景式滑动天窗开启”位置,全景式滑动天窗在静止天窗部分外朝向后方开启。霍尔传感器向车顶控制板控制模块传输用于位置测量的信号。此外,热保护开关用于过载保护。
    (3)全景式滑动天窗遮阳卷帘电机部件说明。

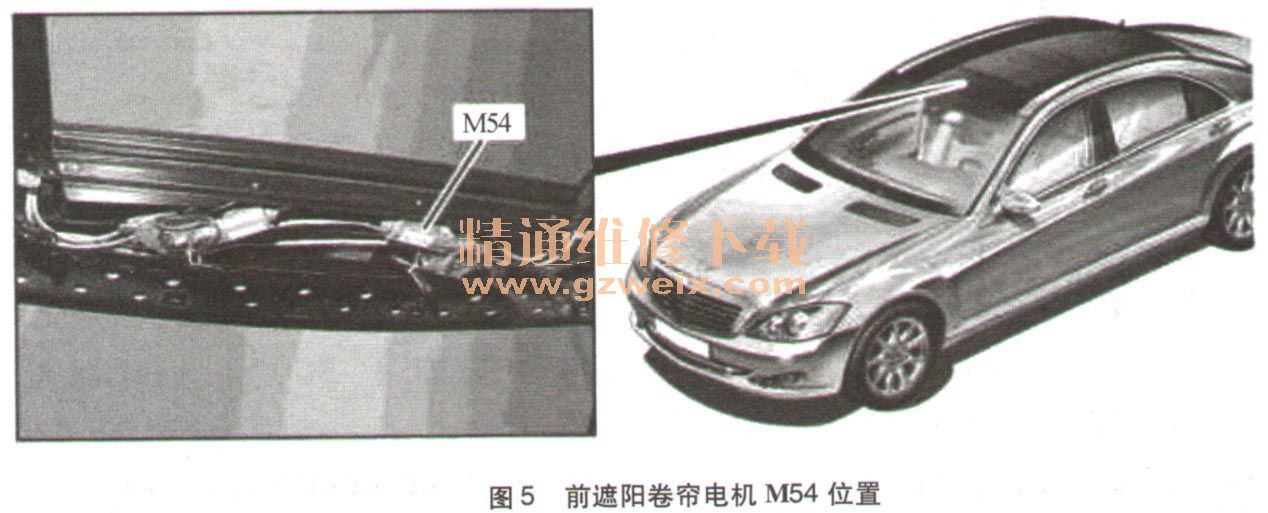

    前遮阳卷帘电机M54位于前车顶框架上右侧车顶内衬的下侧(图5)。前遮阳卷帘电机用于开启和关闭全景式滑动天窗区域的前遮阳卷帘。

    前遮阳卷帘电机由以下部件组成:前遮阳卷帘霍尔传感器1 (M54b1)、前遮阳卷帘霍尔传感器2 (M54b2 )、前遮阳卷帘电机(M54m1)、热保护开关。当全景式滑动天窗关闭,天窗开关N70s1促动后,前遮阳卷帘电机促动,直到遮阳卷帘到达期望位置或限止块。
 (4)全景式滑动天窗遮阳卷帘电机部件说明。

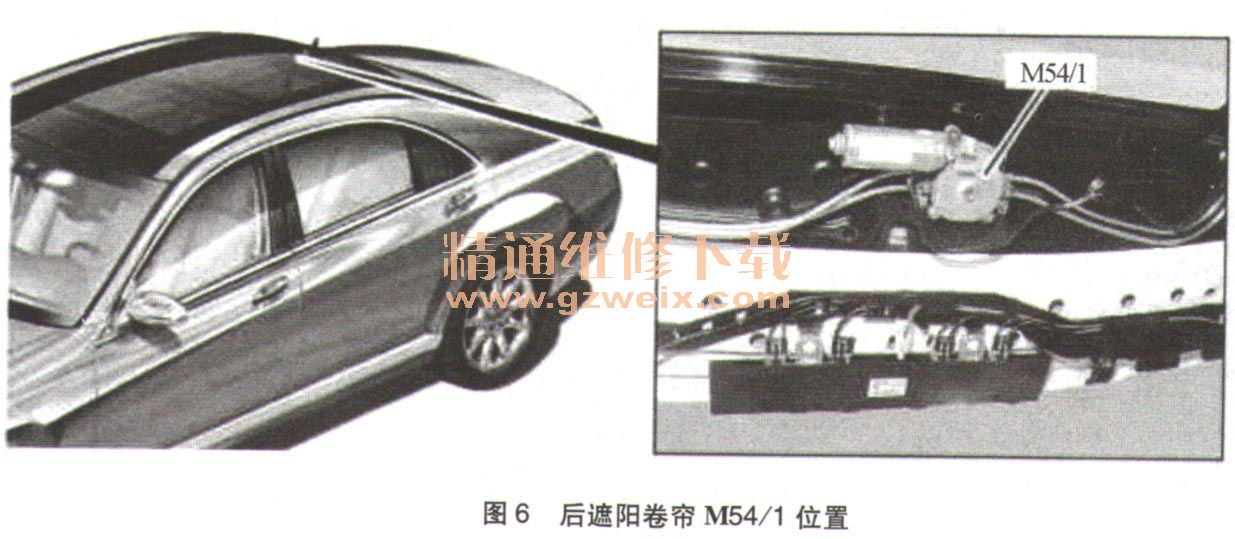

    后遮阳卷帘电机位于前车顶框架中部车顶内衬的下侧(图6)。后遮阳卷帘电机用于开启和关闭固定玻璃天窗区域的后遮阳卷帘。

    后遮阳卷帘电机由以下部件组成:后遮阳卷帘电机霍尔传感器1 (M54/1b1)、后遮阳卷帘电机霍尔传感器2 (M54/1 b2 )、后遮阳卷帘电机(M54/1m1)、热保护开关。
    当后遮阳卷帘开关N70s10在车顶控制板控制模块N70促动后,后遮阳卷帘电机开始运动,直到到达期望位置或限止块。改变方向首先需要遮阳卷帘在一个方向进行全程运动。后遮阳卷帘开关的调节优先级低于相应的顶篷遮阳卷帘开关(521/21 s2或S21/22s2)的优先级。后遮阳帘同样可以经由两侧后门上的控制开关控制。在促动“儿童安全锁功能”时,后遮阳卷帘仅可通过后遮阳帘开关运动。

    相关资料:2014年最新版奔驰维修信息系统WIS (中文无限安装)

[1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12]  下一页
