（1）通过操作折叠式硬篷开关S84s1执行折叠式硬篷打开或关闭功能
    操作前提条件：
    ·能识别顶篷状态（识别顶篷所处位置）
    ·点火开关“ON”
    ·车身电气电压没有过载或者不足
    ·折叠式车顶机构液压装置A7/5的温度在理想范围内。
    ·车速低于5km/h
    ·顶篷作用器正常（液压总成和液压缸）
    ·后备箱关闭
    ·后备箱隔板关闭
   （2）通过遥控器钥匙（红外线信号）便捷开启／关闭折叠顶篷功能
    激活条件：
    ·能识别到顶篷的位置
    ·点火开关处于“OFF”
    ·车载电气电压正常
    ·顶篷液压系统温度在动作范围之内
    ·顶篷作用器正常
    ·后备箱盖关闭
    ·后备箱隔板关闭
    ·对着左前门外拉手红外线接收器持续操作遥控器钥匙“锁止”或“解锁”按钮顶篷在整个动作过程中监控以上条件，只要有任何一个条件不符合，将会停止顶篷的动作。
    （3）折叠式硬篷动作顺序。

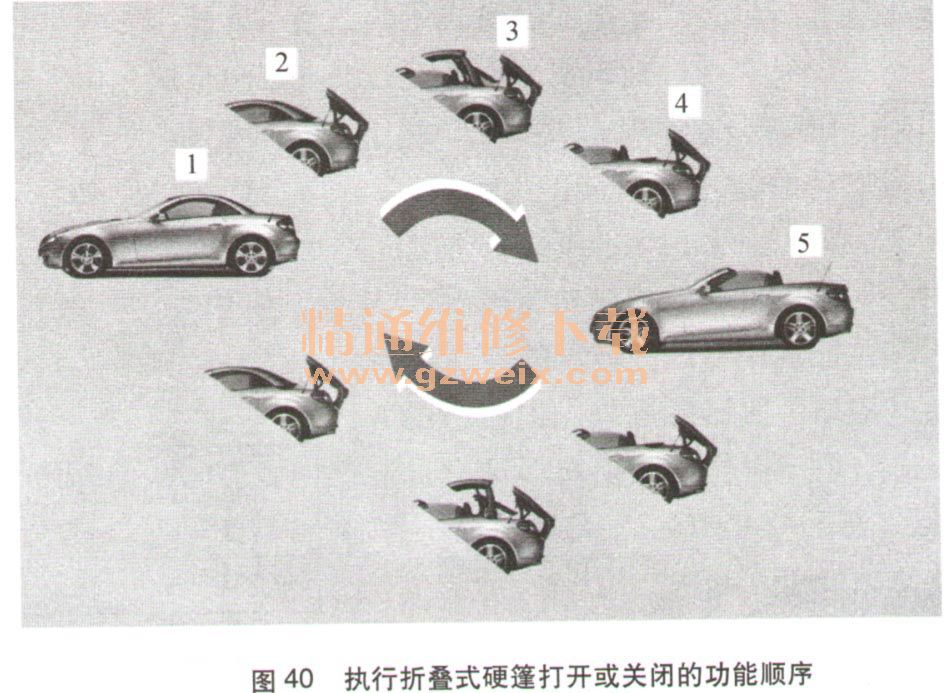

    通过操作顶篷开关S84或遥控器钥匙A8/1执行折叠式硬篷打开或关闭的功能顺序（图40）：当顶篷在运动时，顶篷控制模块控制驾驶侧、乘客侧以及两后侧电动车窗电机，以防止对车窗造成伤害。门控控制模块通过CAN B激活驾驶侧、乘客侧电动车窗电机。顶篷控制模块直接控制后两侧电动车窗电机。

    阶段1：
    顶篷／顶篷框以及后备箱管状框解锁。
    阶段2：
    后备箱管状框向后打开，降下后两侧车窗，同时，如果两前车窗处于完全关闭的位置时，下降到开门位置。
    阶段3：
    顶篷后壳向上折叠，侧翼板向内折叠，顶篷打开。
    阶段4：
    顶篷部件、后风挡玻璃、C柱都被储存在后备箱，并且当各部件到其预定位置时，顶篷表面以及后风挡玻璃尽可能地接近以提供更大的储存空间。
    阶段5：
    后部和后备箱管状框以及侧翼板关闭（侧翼板向外折叠）锁止顶篷锁以及前侧窗完全关闭。
    侧车窗白动升起／下降到车门打开位置。
    顶篷操作控制模块通过CAN线给相应门控制模块发送信息，激活相应的电动车窗。通过顶篷控制模块的信息，把车窗下降到车门打开位置，因此，只有通过此控制模块才能实现该操作。。
    自动关闭后侧车窗：
    顶篷操作控制模块直接控制后侧车窗并目．检测其位置。在“天窗打开”操作过程中，后侧车窗始终未于开启状态。
    向车辆行驶反方向打开后背箱：
    后备箱通过两个7连杆铰链连接到管状框上，后备箱盖向后打开，以便顶篷能折叠到后备箱里。在整个过程中，后备箱盖的锁眼一直与管状框锁止。
    监控顶篷动作：
    顶篷动作的次序都必须匹配到控制模块的次序表中（监控顶篷在任何时刻所处的位置），因此，如果在顶篷动作过程中，一旦发现有某个次序所需的参数不正确的情况，将会激活顶篷的停止模式。在停止模式时，顶篷不能有任何动作，直到参数恢复到控制模块次序表中所需要求为止。
    信息：在停止模式激活时，将会在仪表上显示“Vario roof in operation”信息。
