二、可折叠式软顶控制系统简介
    目前奔驰常见车型中采用可折叠式软顶控制系统的有209 CLK280和207 E350等，本节以新款车型E350Cabriolet Coupe敞篷轿跑车为例对可折叠式软顶控制系统的工作原理进行介绍。

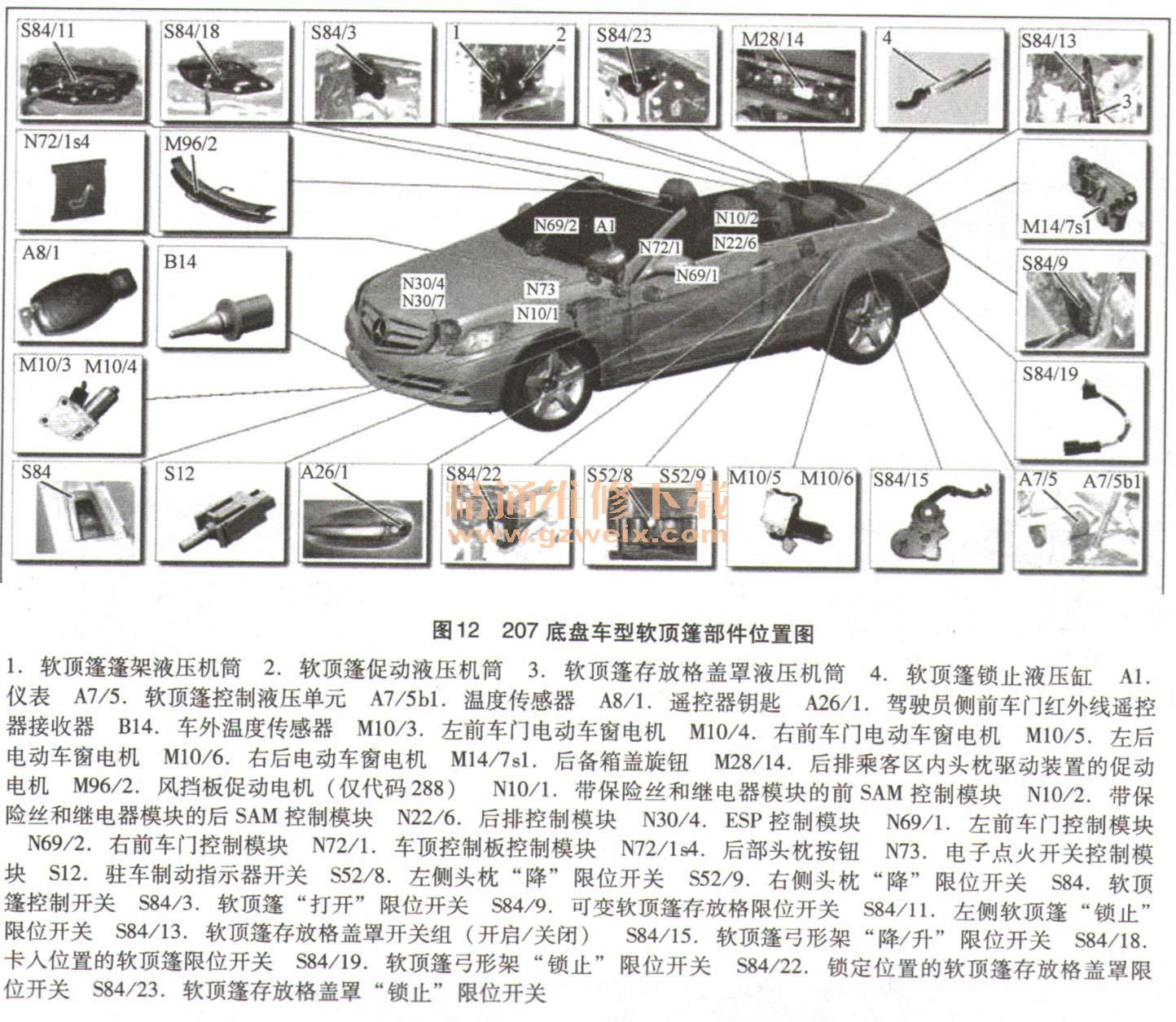

    1. 207底盘车型软顶篷部件位置图（图12）

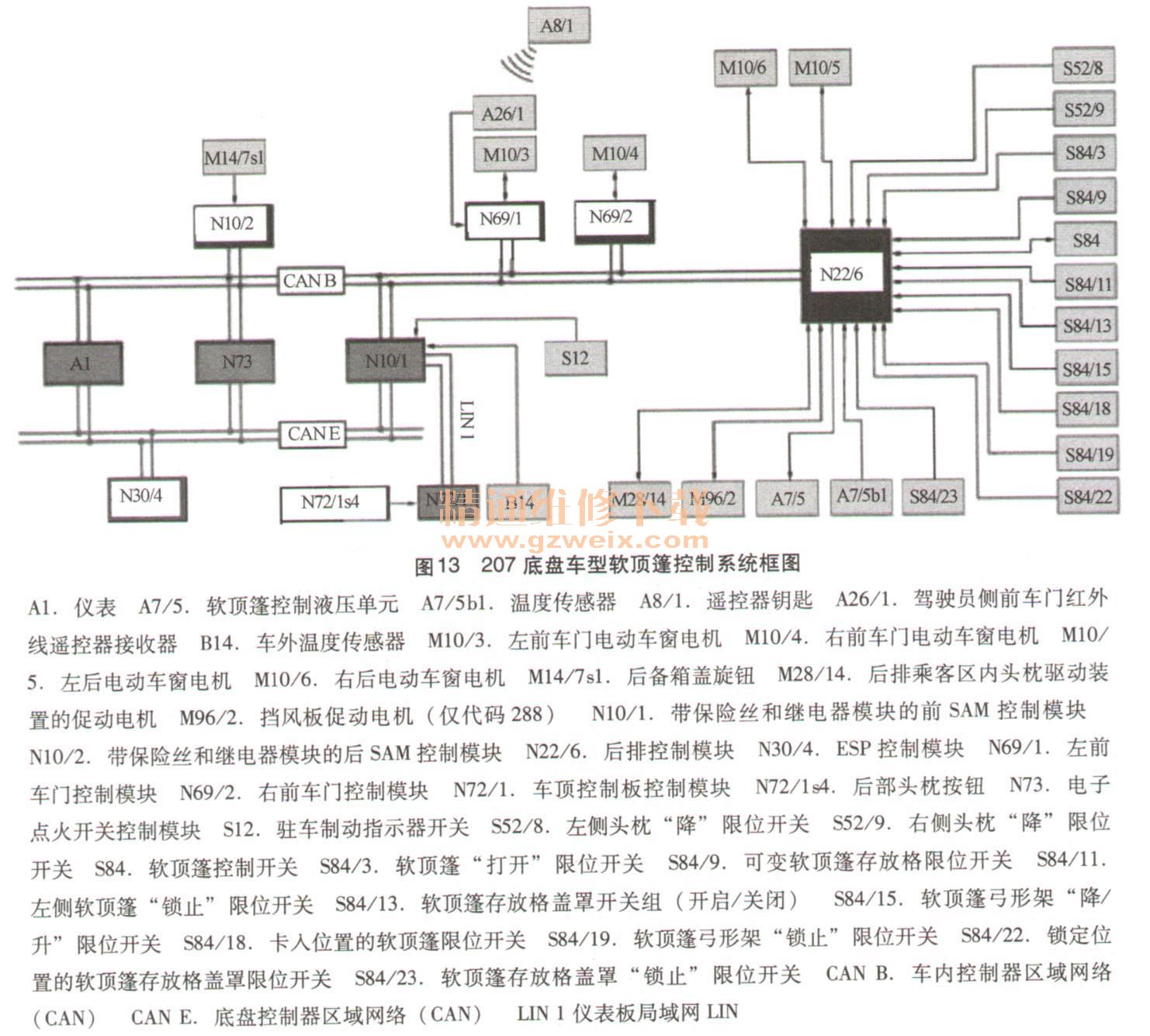

    2. 207底盘车型软顶篷控制系统框图（图13）

    3．部件概述
  （1）软顶折叠控制模块部件说明。

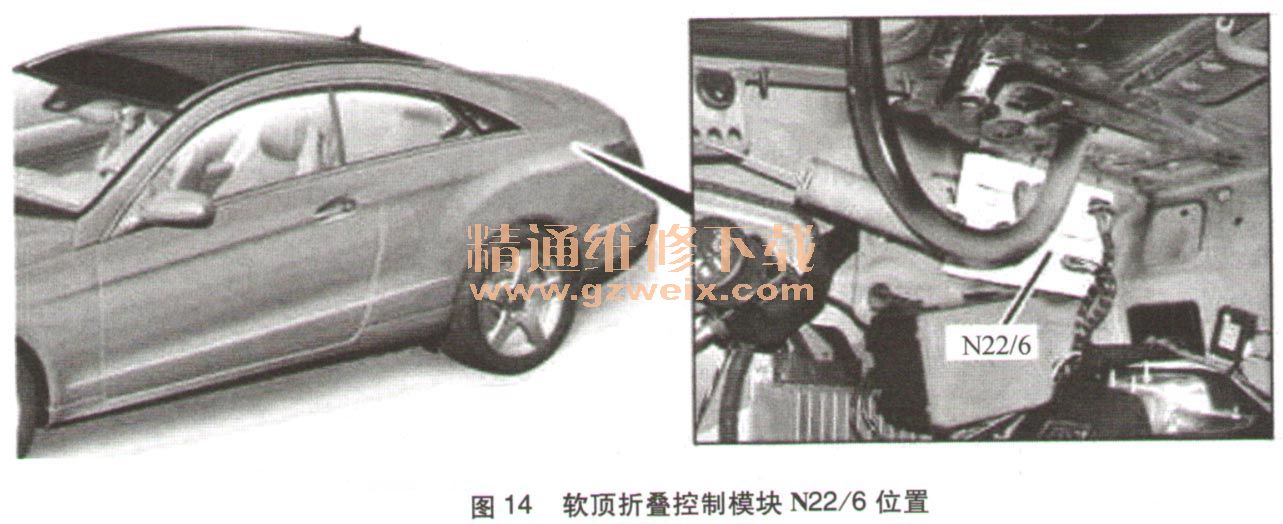

    软顶折叠控制模块N22/6位于后备箱左侧（E350）（图14）。

    软顶折叠控制模块N22/6通过直接线路读取以下部件的信号：
  ·左侧安全带延伸臂A10的霍尔传感器
  ·右侧安全带延伸臂All的霍尔传感器
  ·左后电动车窗电机的霍尔传感器M 10/5
  ·右后电动车窗电机的霍尔传感器M 10/6
  ·左后电动车窗开关521/3
  ·右后电动车窗开关521/4
  ·软顶篷控制液压单元（A7/5）的温度传感器（A7/5 b 1）
  ·后排头枕驱动装置促动电机（M28/14）中的霍尔传感器
  ·挡风板促动电机（M96/2）中的限位开关
    ·左侧头枕降低限位开关（552/8）
  ·右侧头枕降低限位开关（552/9）
  ·软顶篷控制开关（S84）：
    ·挡风罩和挡风板按钮（S84s4 ）
    ·电动车窗中央操作开关（S84 s5 ）
    ·软顶篷打开限位开关（584/3）
    ·可变软顶篷存放格限位开关（584/9）
    ·锁止的左软顶篷限位开关（584/11）
    ·软顶篷存放格盖打开／关闭开关组（S84/l3）
    ·软顶篷弓形架上／下限位开关（S84/15）
    ·卡入位置的软顶篷限位开关（584/18）
    ·软顶篷弓形架锁止限位开关（584/19）
    ·滑雪板袋关闭限位开关（584/20）
    ·软顶篷存放格盖处于锁定位置限位开关（584/22）
    ·软顶篷存放格盖锁止限位开关（S84/23）
    软顶篷控制模块负责促动以下系统部件：
    ·电动后车窗
    ·安全带延伸臂
    ·头枕降低装置
    ·软顶篷控制器
   软顶篷控制模块通过直接线路促动以下部件：
     ·左侧安全带延伸臂
    ·右侧安全带延伸臂
    ·左后电动车窗电机
    ·右后电动车窗电机
    ·促动操作开关中的开关和控制器照明装置（接头58d）
     ·软顶篷控制液压单元中的电磁阀
   ·软顶篷控制液压单元中的液压泵继电器
   ·后备箱盖中央锁止电机
     ·后排乘客区内头枕驱动装置的促动电机
    ·挡风板促动电机
    ·挡风罩和挡风板按钮的发光二极管（LED）
