详解奔驰车系车顶电气控制系统技术
来源:汽车维修技师  作者:佚名  2015-09-29 06:47:25

   三、可折叠式硬顶控制系统简介
    目前奔驰车系采用可折叠式硬顶配置的车型底盘有171、230。本节以171底盘SLK350车型为例来介绍奔驰车可折叠式硬顶控制系统。

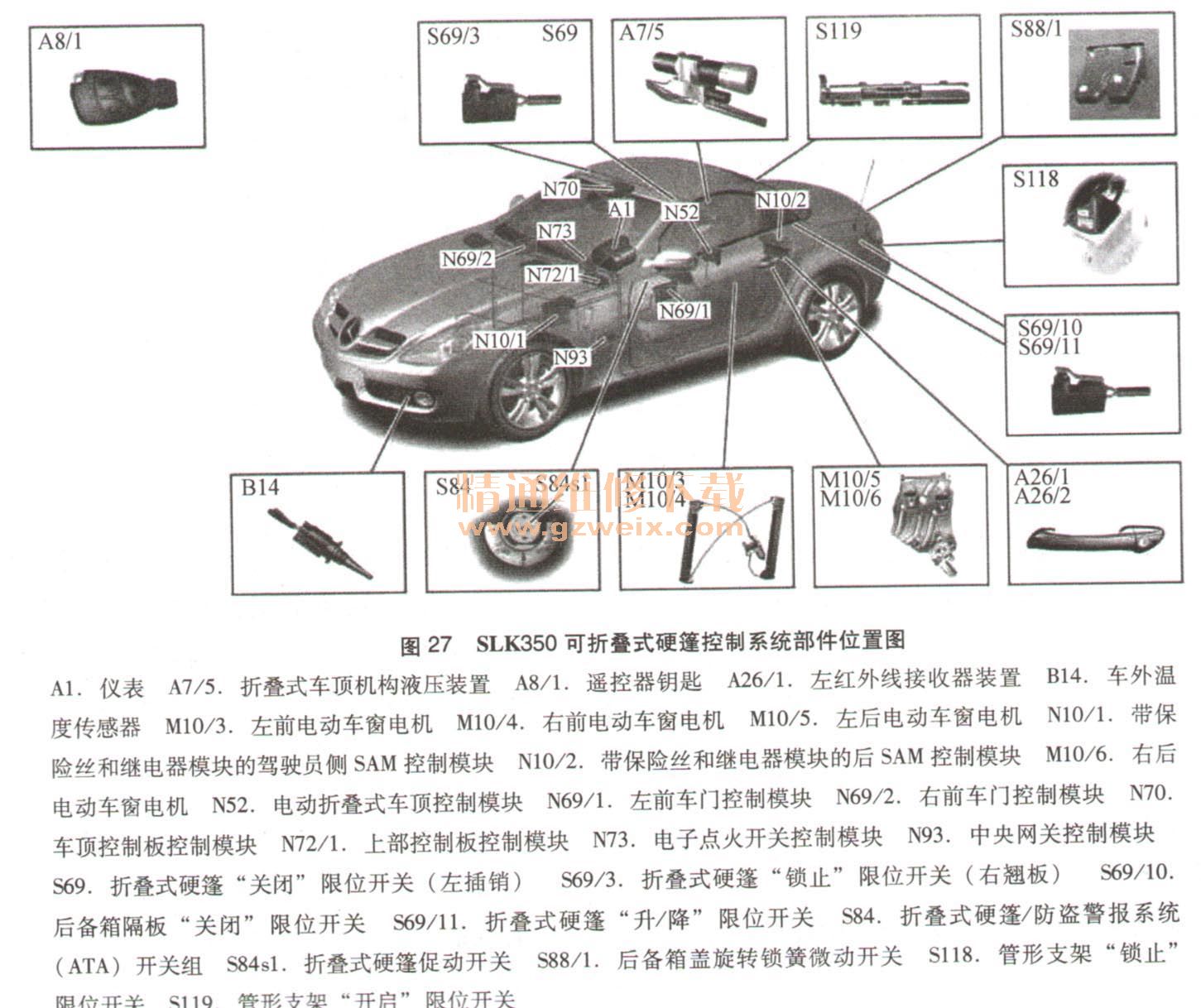

    1. SLK350可折叠式硬篷控制系统部件位置图(图27)

    2. SLK350可折叠式硬篷控制系统框图(图28)

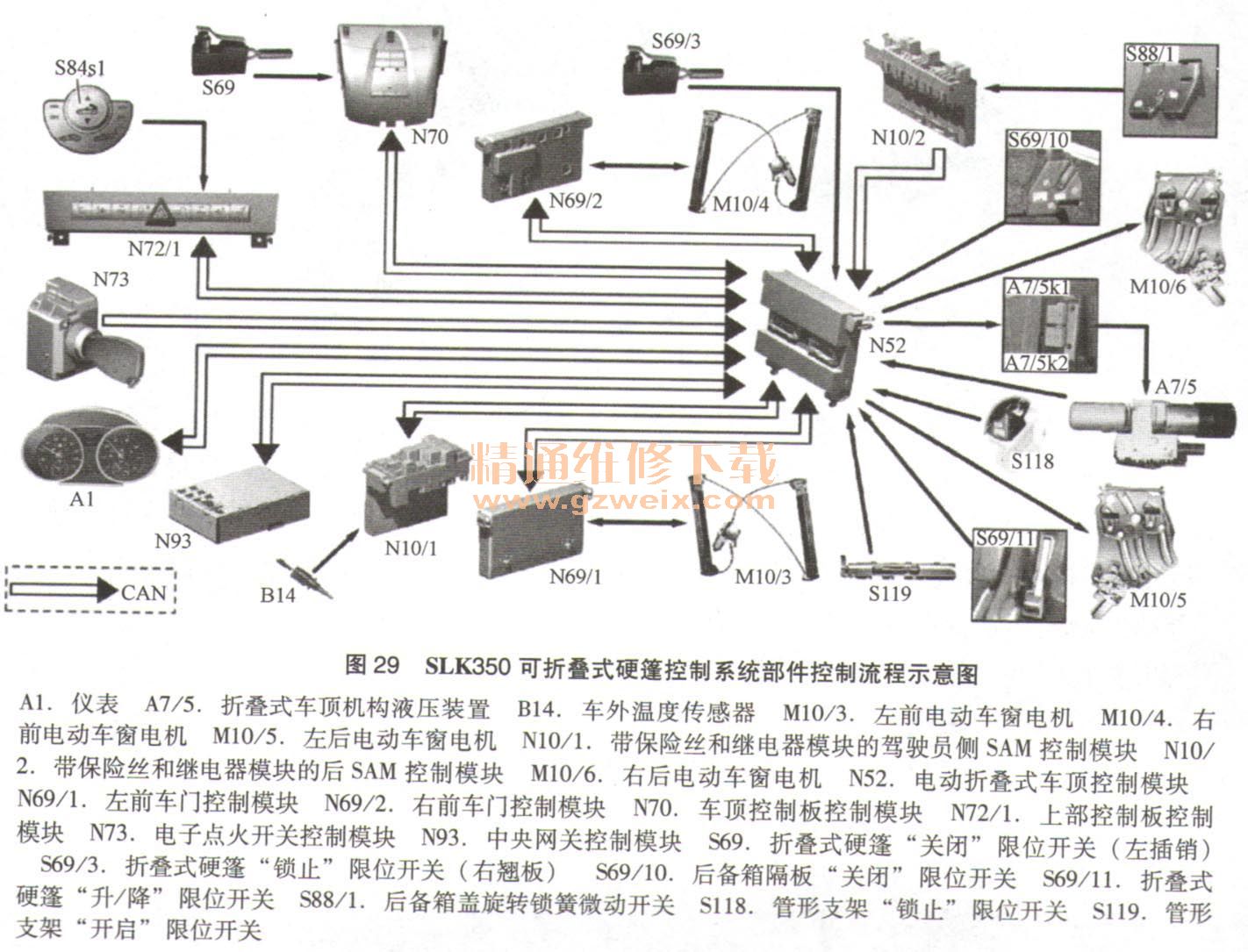

    3. SLK350可折叠式硬篷控制系统部件控制流程示意图(图29)

    4.部件概述

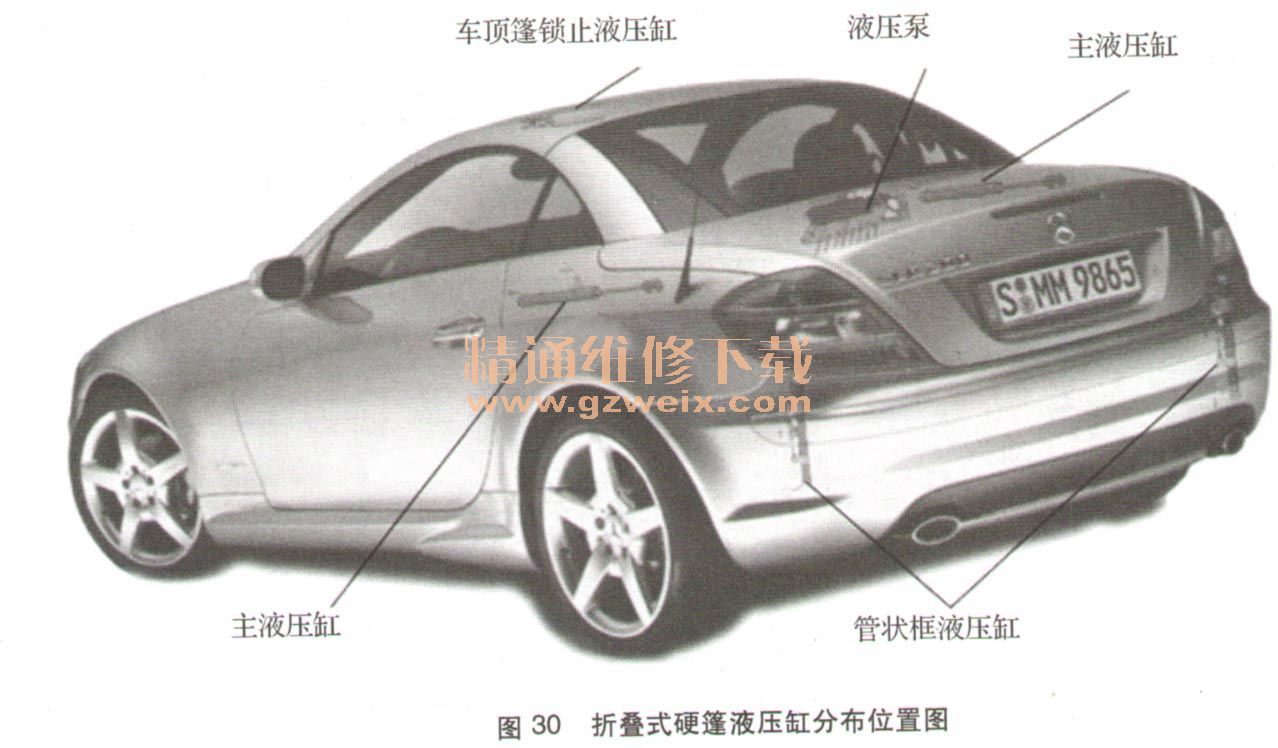

    折叠式硬篷液压缸分布位置图,如图30所示。

(1)折叠式车顶控制模块部件说明。

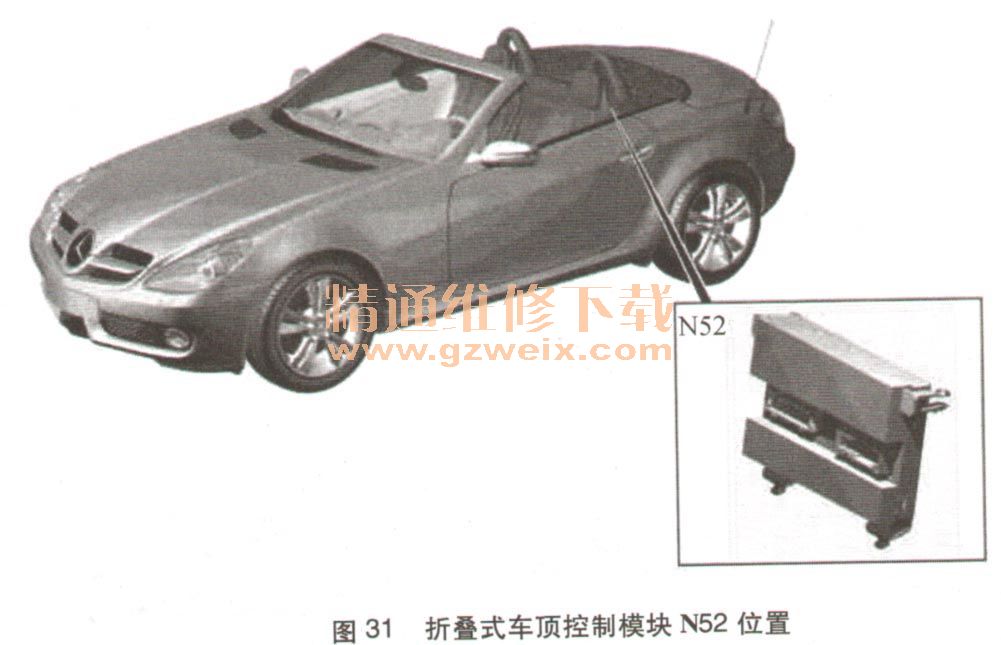

    电动折叠式车顶控制模块N52位于乘客舱中的后壁左狈」(图31)。折叠式车顶衫的控制模块负责控制折叠式硬篷的打开和关闭。系统可通过以下两种操作方式打开和关闭折叠式硬篷:通过操作折叠式硬篷促动开关S84s1、通过操作遥控器钥匙A8/1利用红外线信号。

    电动折叠式车顶控制模块N52读取以下传感器及开关信号:
    ·折叠式硬篷“锁止”限位开关(右翘板)S69/3
    ·后备箱隔板“关闭”限位开关S69/10
    ·折叠式硬篷“开启/下降”限位开关S69/11
    ·管形支架“锁止”限位开关S118
    ·管形支架“打开”限位开关S119
    ·液压油温度传感器A7/5 b 1
    折叠式车顶控制模块通过CAN B接收以下输入信号:
    ·后SAM控制模块N10/2读取的翘板开关/后备箱盖微动开关588/1信号
    ·车顶控制板控制模块N70读取的折叠式硬篷关闭限位开关(左插销)S69状态信号
    ·上部控制板控制模块N72/1中折叠式硬篷促动开关S84sl的开关操作信号
    ·来自仪表的车速信号
    ·来自电子点火开关控制模块N73的接头状态
    ·通过驾驶员侧SAM控制模块N10/1的车外温度指示器温度传感器B14
    ·通过中央网关控制模块N93的车速
    读取的输入因素由折叠式车顶控制模块进行评估,通过车内CAN促动前电动车窗电机,直接促动折叠式车顶机构液压装置A7/5。
    折叠式车顶控制模块N52通过直接线路促动以下连接部件:
    ·左后电动车窗电机M10/5
    ·右后电动车窗电机M10/6
    ·折叠式车顶机构液压装置中的折叠式硬篷打开继电器A7/5kl
    ·折叠式车顶机构液压装置中的折叠式硬篷关闭继电器A7/5k2
    ·折叠式车顶机构液压装置中的折叠式硬篷电磁阀A7/5yl
    折叠式车顶机构液压装置中的电机A7/5 ml可通过折叠式车顶机构液压装置中的折叠式硬篷打开继电器或折叠式硬篷关闭继电器促动。
    折叠式车顶控制模块N52通过车内CAN发送信号,最重要的输出信号为:
    ·通过车顶控制板控制模块N70输出的折叠式硬篷前锁控制信号
    ·通过左车门控制模块N69/1输出的左前电动车窗电机M10/3促动信号
    ·通过右车门控制模块N69/2输出的右前电动车窗电机M 10/4促动信号
    (2)折叠式车顶机构液压装置部件说明。

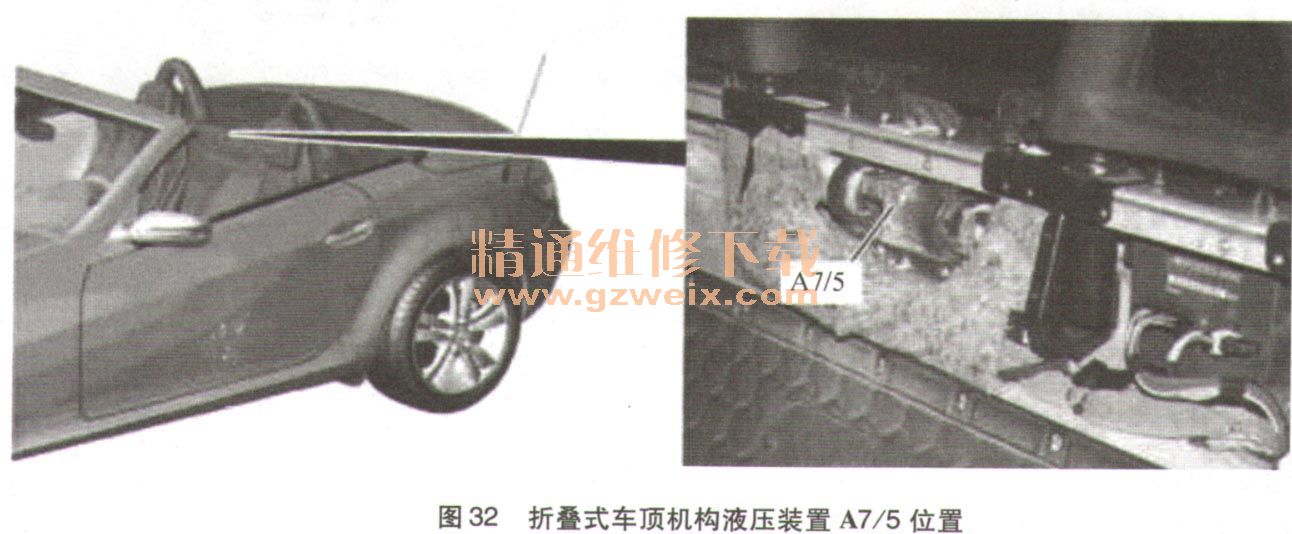

    折叠式车顶机构液压装置A7/5位于后壁中央的乘客舱中(图32)。通过折叠式车顶机构液压装置可以液压方式关闭或扫一开折叠式硬篷。折叠式车顶机构液压装置包含以下部件:

    ·温度传感器A7/5 b 1
    ·电机A7/5ml
    ·折叠式硬篷打开继电器A7/5 k1
    ·折叠式硬篷关闭继电器A7/5k2
    ·折叠式硬篷电磁阀A7/5y1
    折叠式车顶机构液压装置中的泵电机A7/5 ml产生促动液压机筒所需的工作压力。液压机筒由位于折叠式车顶机构液压装置的折叠式硬篷电磁阀A7/5y1促动。
    (3)后备箱隔板“关闭”限位开关部件说明。

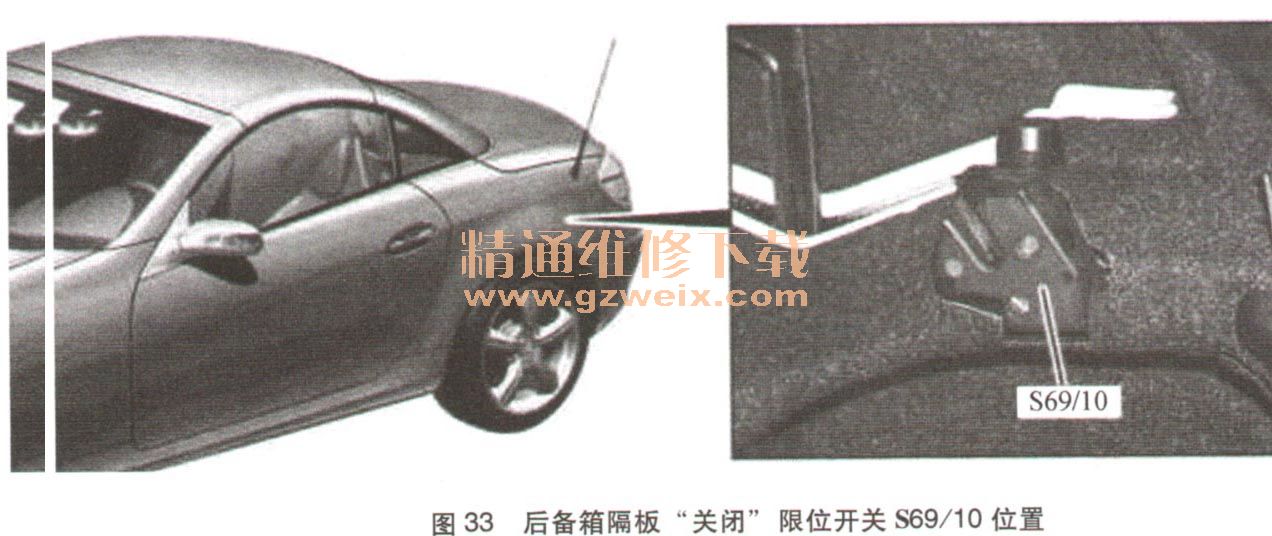

    后备箱隔板“关闭”限位开关569/10位于后备箱内左侧壁板上(图33)。当后备箱隔板关闭时,后备箱隔板“关闭”限位开关就会将一个“接地信号”发送至折叠式车顶控制模块N52,以促动打开或关闭折叠式硬篷功能。

    (4)折叠式车顶促动开关部件说明。
    折叠式硬篷促动开关S84sl集成在折叠式硬篷/防盗警报系统(ATA)开关组S84中,位于左换挡杆后方的中控台中(图34)。用于触发折叠式硬篷的打开和关闭功能。折叠式硬篷促动开关由N72/1上部控制板控制模块读取。
