4   喇叭电路

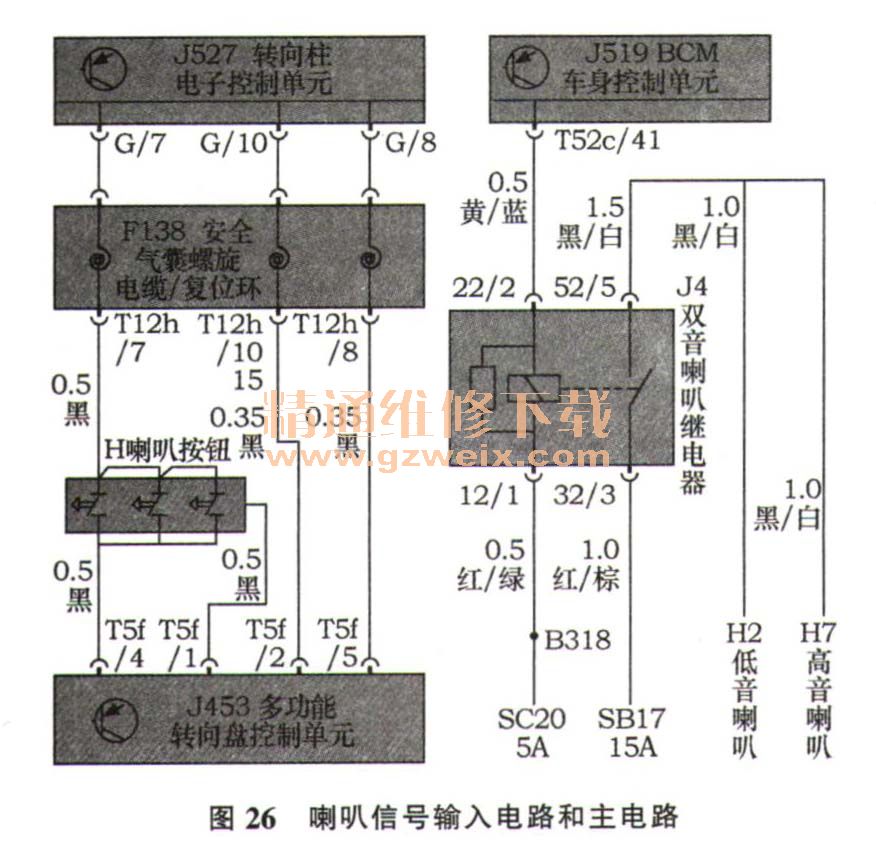

    喇叭信号输入电路如图26所示。J527的G/8为搭铁端子，点火开关ON后，G/10为KL15电源端子，多功能转向盘控制单元J453经安全气囊螺旋电缆/复位环F138得电，J453进入工作状态后，J453的T5f/4端子呈搭铁状态。G/7为喇叭按钮H信号的输入端，按下H时，G/7端子上的电位降低至0V，J527据此确认为喇叭请求信号。当J519从舒适系统数据总线接收到J527发送的喇叭请求信号时，其T52c/41端子输出搭铁信号，双音喇叭继电器J4（449号）触点闭合，双音喇叭H2, H7有电流流过。

    喇叭按钮H的开关信息在J527数据块3组2区的测量值显示出来，J519数据块71组3区测量值则显示喇叭的工作状态。
    5   内部照明灯光电路
    途观内部灯光有集成左前阅读灯W13与右前阅读灯W19的室内灯W1、左前脚部照明灯W9、右前脚部照明灯W10、后阅读灯W43、左后脚部照明灯W45、右后脚部照明灯W46、行李厢照明灯W3与手套箱照明灯W6，其中W3与W6不受门控开关控制。

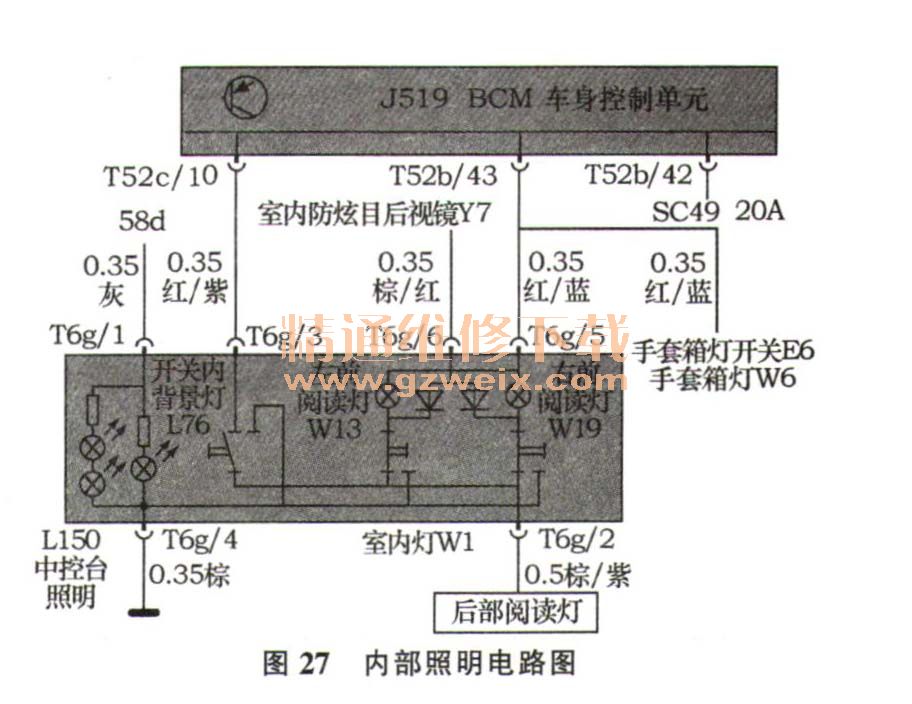

    内部照明灯光电路如图27所示。由图27可知，室内灯开关有门控和非门控两个位置。J519的T52b/42端子经熔断丝SC49得电后，T52b/43成为向所有内部照明灯供电的电源端子，T52c/10是室内灯门控的控制端，室内灯W1（包括与W1呈并联关系的W9, W 10 , W43, W45和W46）与室内灯开关内部的门控触点连接在两者之间。车门开启前，T52c/10端子处于高电位，W1因其两端的电位相等，故无电流流过。

    当J519感知到车门开启，则令 T52c/10端子搭铁，W1点亮，其路径是J519的T52b/43端子→室内灯插接器T6g/5端子→W1（W9、W10、 W43、 W45与W46与W1呈并联，图中未画出）升室内灯开关门控位置触点→室内灯插接器T6g/3端子→J519的T52c/10端子→J519内部搭铁。车门关闭后，T52c/10端子依旧维持低电位状态，W1等照明灯继续点亮。延时10 min后，T52c/10端子的电位升高，W1熄灭。如车门未关，则Wl的延时时间约为30 min。在室内灯延时点亮的过程中，J519一旦识别到点火开关ON或遥控锁车信号，延时即告结束。
    室内灯开关处于非门控位置时，点亮W1等室内灯的路径是J519的T52b/43端子→室内灯插接器T6g/5端子→W 1→室内灯开关非门控位置触点→室内灯插接器T6g/4端子→搭铁。
    6   前后刮水器及风窗清洗电路

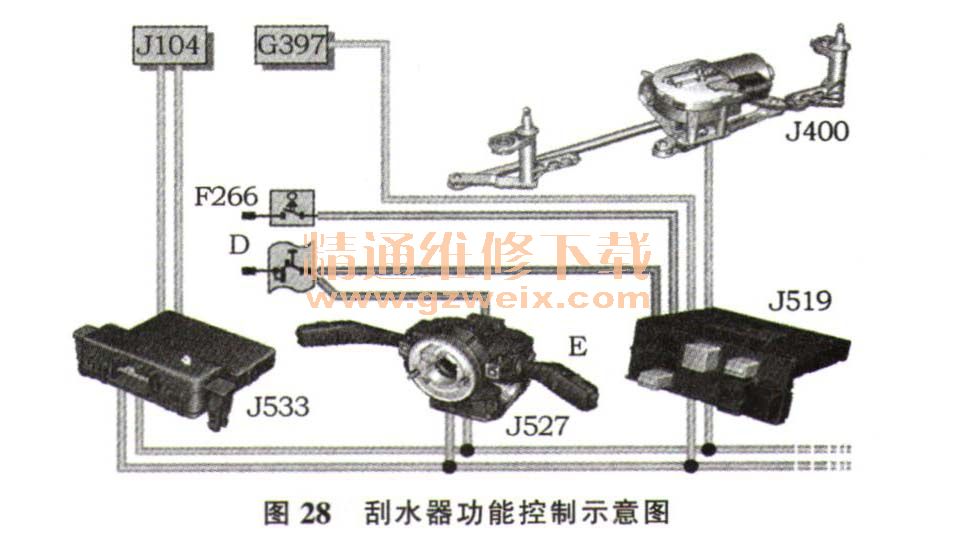

    刮水器功能控制示意图如图28所示。由图28可知，刮水器开关E（刮水器间歇开关E22、后刮水器开关E34与风窗清洗泵开关E44）的位置信号→J527→舒适CAN数据总线发送到J519，同时，J519可以获取源自ABS/ESP控制单元J104→动力CAN数据总线→网关控制单元J533→舒适CAN数据总线传输的车速信号，感知到光线与雨量传感器G397→LIN总线发送的雨量信号。设置发动机盖接触开关F266的目的，是开启发动机机盖后禁用前风窗刮水器，但途观SUV车实际没有采用。
