剖析2017款凯迪拉克XT5 TG-81SC自动变速器新技术（二）
来源：汽车维修技师  作者：佚名  2016-09-26 08:13:50

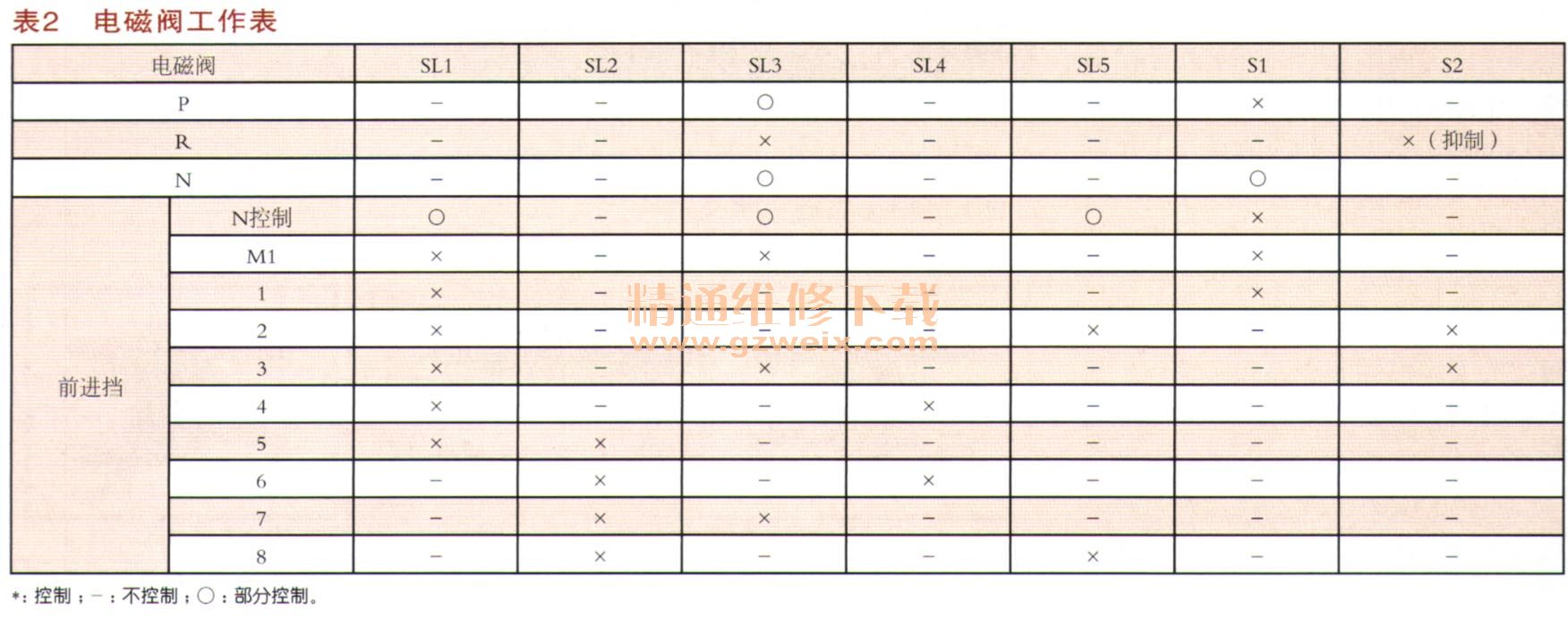

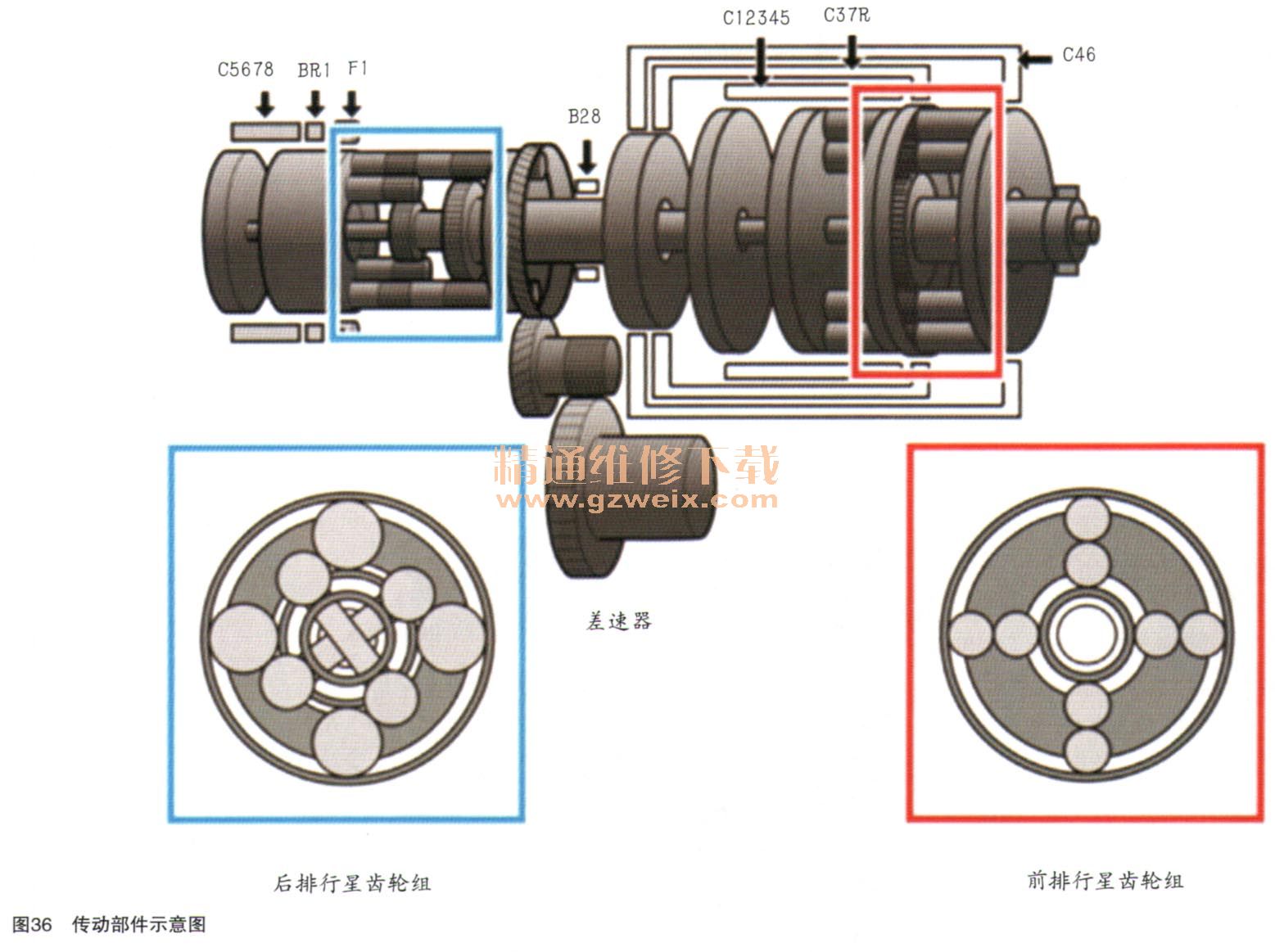

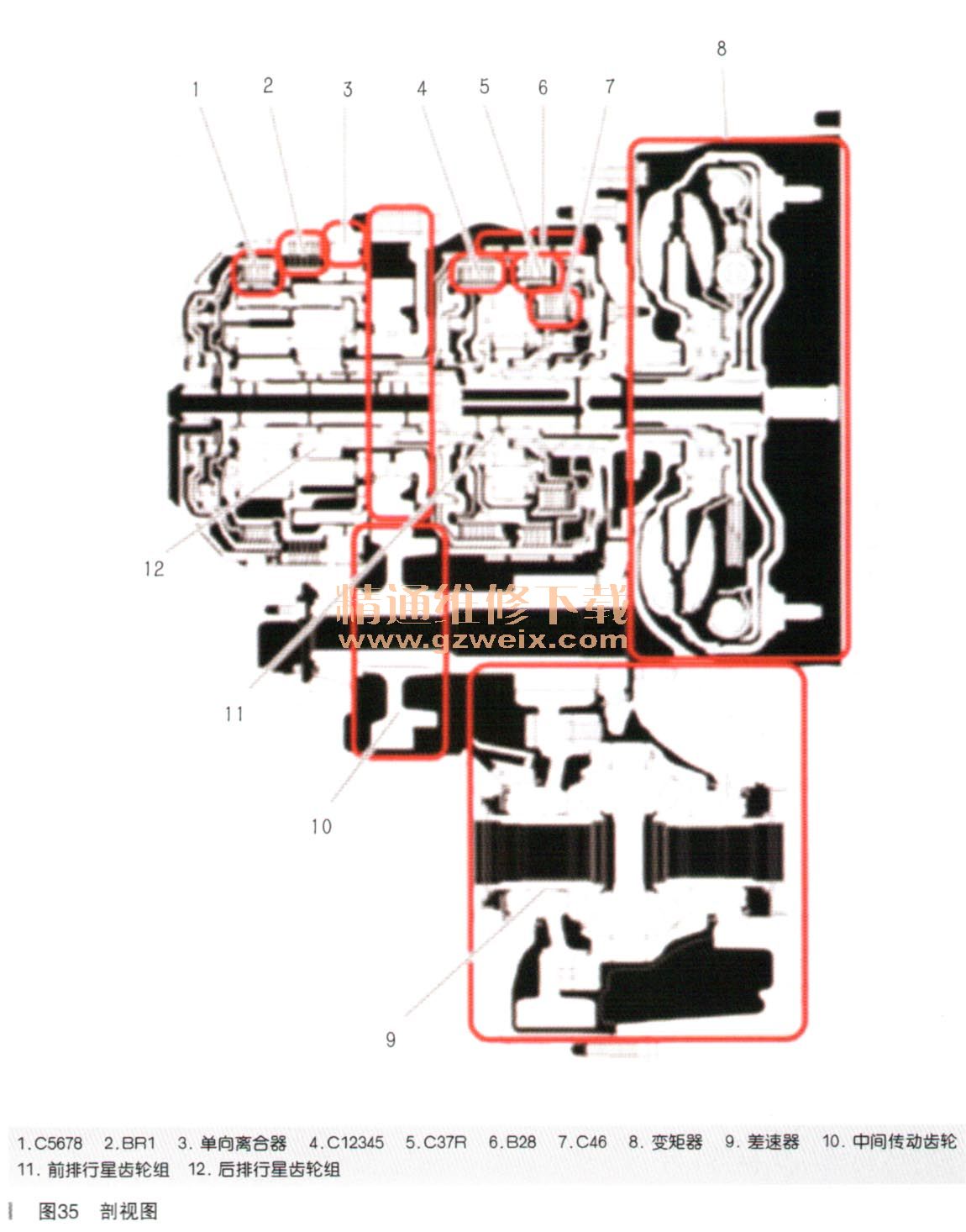

    图35为TG-81 SC自动变速器实际结构的剖视图，图中重点指出了变速器内部与传动相关的部件。图36所示是根据TG-81SC剖视图简化而来的传动部件，图中标了离合器、前后排行星齿轮组和差速器等重要传动部件。表2列出了离合器调节电磁阀和换挡电磁阀在不同挡位的工作状态。并不是一个电磁阀直接控制一个离合器，因为离合器不仅与对应的离合器调节电磁阀相关，还与手动阀、换挡电磁阀及控制油道等有关。




上一页  [1] [2] [3] [4]
