五、分电器总成

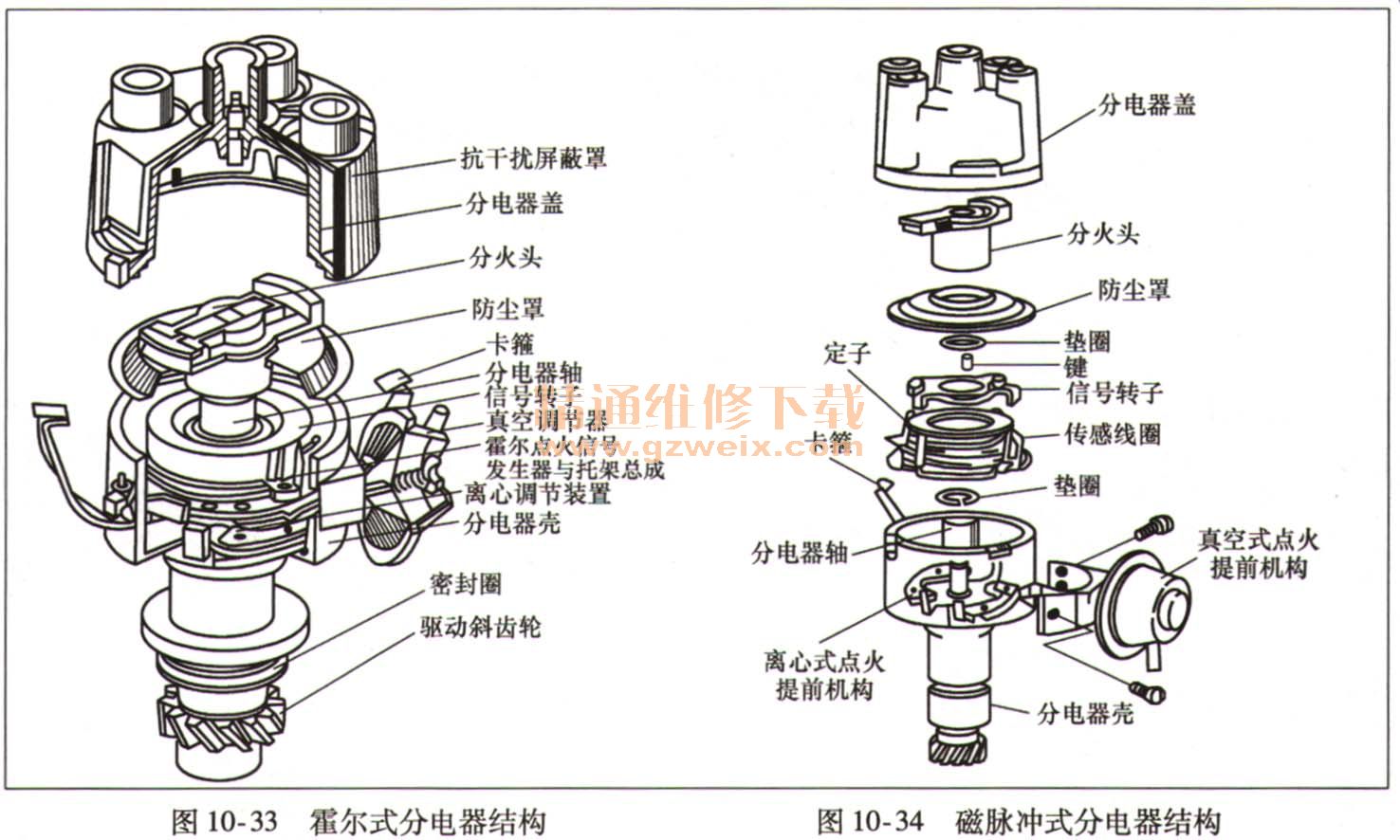

分电器总成是一种包括断电器、点火提前装置以及机械式配电器等的综合系统，如图10-33和图10-34所示。其主要功能是将点火装置所产生的高压电准确和适时地分配到各缸火花塞点火。

    1．分电器总成的结构形式
    在微机控制的点火系统中，所使用的分电器主要有如下四种。
    （1）带凸轮轴/曲轴位置传感器和配电器的分电器

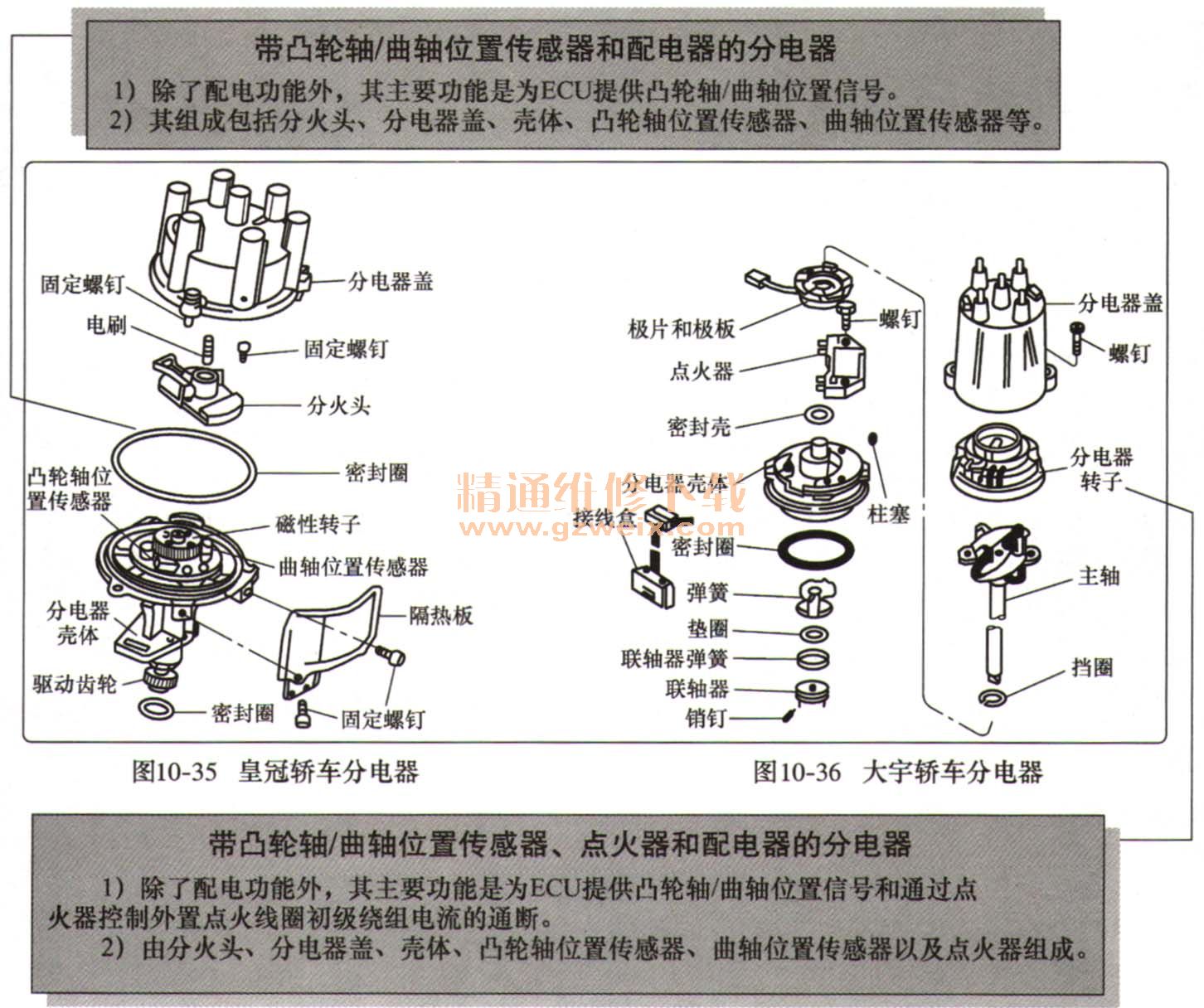

    带凸轮轴/曲轴位置传感器和配电器的分电器如图10-35所示。

    （2）带凸轮轴/曲轴位置传感器、点火器和配电器的分电器
    带凸轮轴/曲轴位置传感器、点火器和配电器的分电器如图10-36所示。
    带凸轮轴/曲轴位置传感器和配电器的分电器
    1）除了配电功能外，其主要功能是为ECU提供凸轮轴/曲轴位置信号。
    2）其组成包括分火头、分电器盖、壳体、凸轮轴位置传感器、曲轴位置传感器等。
    带凸轮轴/曲轴位置传感器、点火器和配电器的分电器
    1）除了配电功能外，其主要功能是为ECU提供凸轮轴/曲轴位置信号和通过点火器控制外置点火线圈初级绕组电流的通断。
    2）由分火头、分电器盖、壳体、凸轮轴位置传感器、曲轴位置传感器以及点火器组成。
（3）带凸轮轴/曲轴位置传感器、点火线圈和配电器的分电器

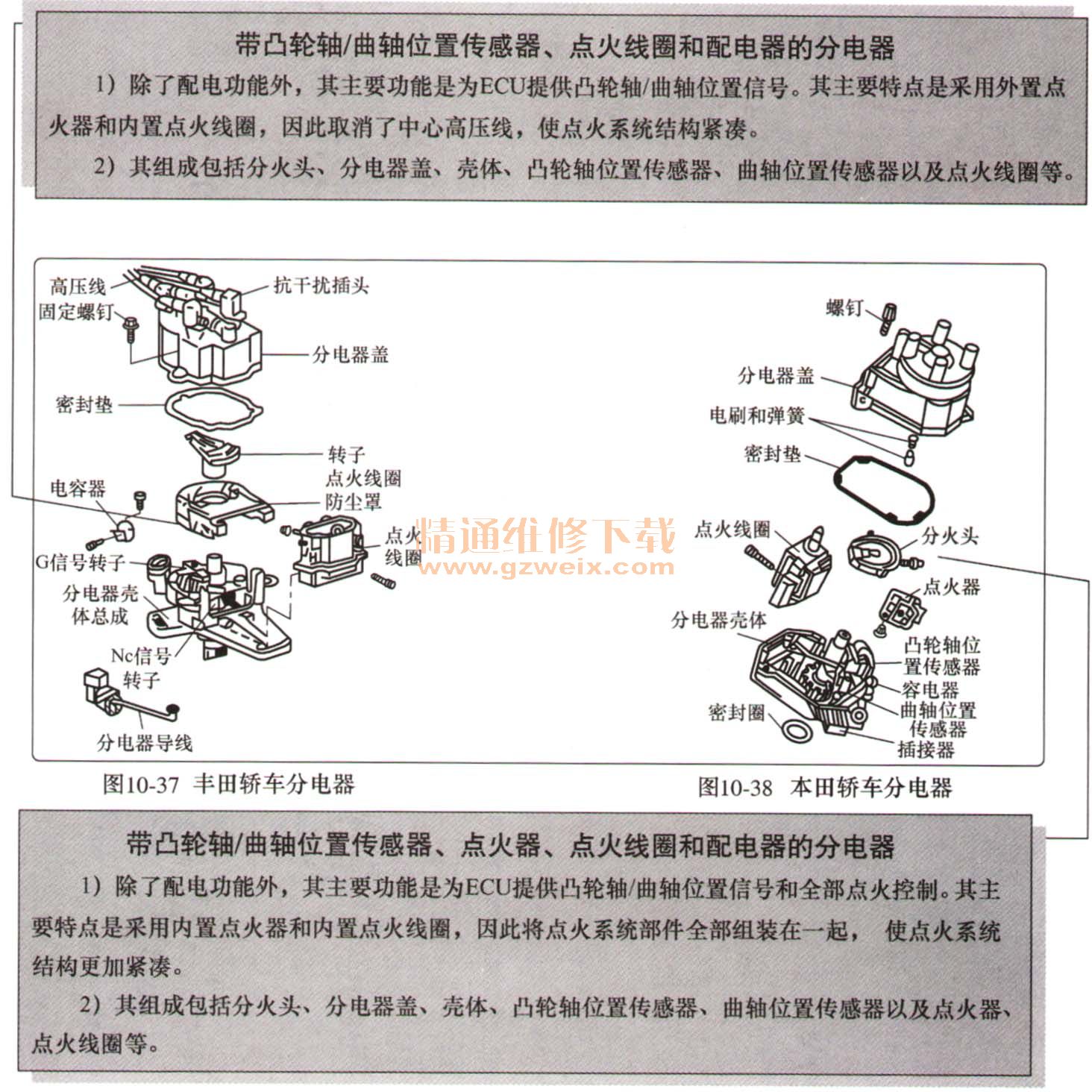

    带凸轮轴/曲轴位置传感器、点火线圈和配电器的分电器如图10-37所示。

（4）带凸轮轴/曲轴位置传感器、点火器、点火线圈和配电器的分电器
    带凸轮轴/曲轴位置传感器、点火器、点火线圈和配电器的分电器如图10-38所示。
    带凸轮轴/曲轴位置传感器、点火线圈和配电器的分电器
    1）除了配电功能外，其主要功能是为ECU提供凸轮轴/曲轴位置信号。其主要特点是采用外置点火器和内置点火线圈，因此取消了中心高压线，使点火系统结构紧凑。
    2）其组成包括分火头、分电器盖、壳体、凸轮轴位置传感器、曲轴位置传感器以及点火线圈等。
    带凸轮轴/曲轴位置传感器、点火器、点火线圈和配电器的分电器
    1）除了配电功能外，其主要功能是为ECU提供凸轮轴/曲轴位置信号和全部点火控制。其主要特点是采用内置点火器和内置点火线圈，因此将点火系统部件全部组装在一起，使点火系统结构更加紧凑。
    2）其组成包括分火头、分电器盖、壳体、凸轮轴位置传感器、曲轴位置传感器以及点火器、点火线圈等。
    2．分电器的检测
（1）分电器的就车检测

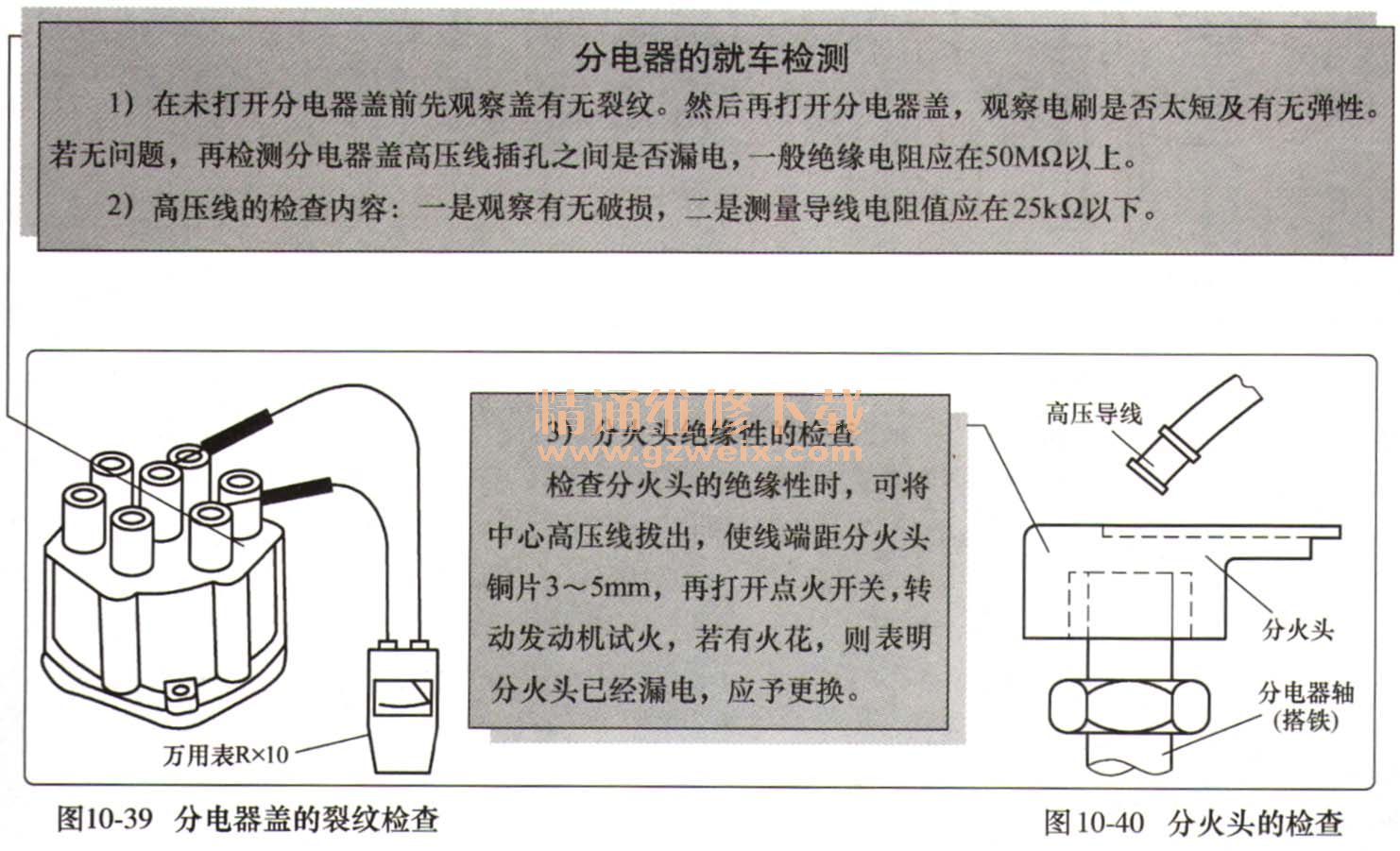

    分电器的就车检测如图10-39和图10-40所示。
