一、点火信号发生器
    点火信号发生器与电子点火器配套使用，它一般安装在分电器内。点火信号发生器按照信号产生的原理不同分为磁脉冲式、霍尔式和光电式三种。
    1.霍尔式点火信号发生器
    （1）霍尔式点火信号发生器的组成
    霍尔式点火信号发生器主要由永久磁铁、霍尔集成电路块、导板以及触发叶轮组成，触发叶轮与分火头制成一体，触发叶轮的四周均匀分布着与气缸数相同的缺口，触发叶轮由分电器轴带着转动，如图10-14所示。

    霍尔式点火信号发生器安装于霍尔式分电器总成内。霍尔式分电器总成与传统分电器相比，其不同之处仅在于用霍尔式点火信号发生器取代了机械式的断电器。
    （2）霍尔式点火信号发生器的工作原理

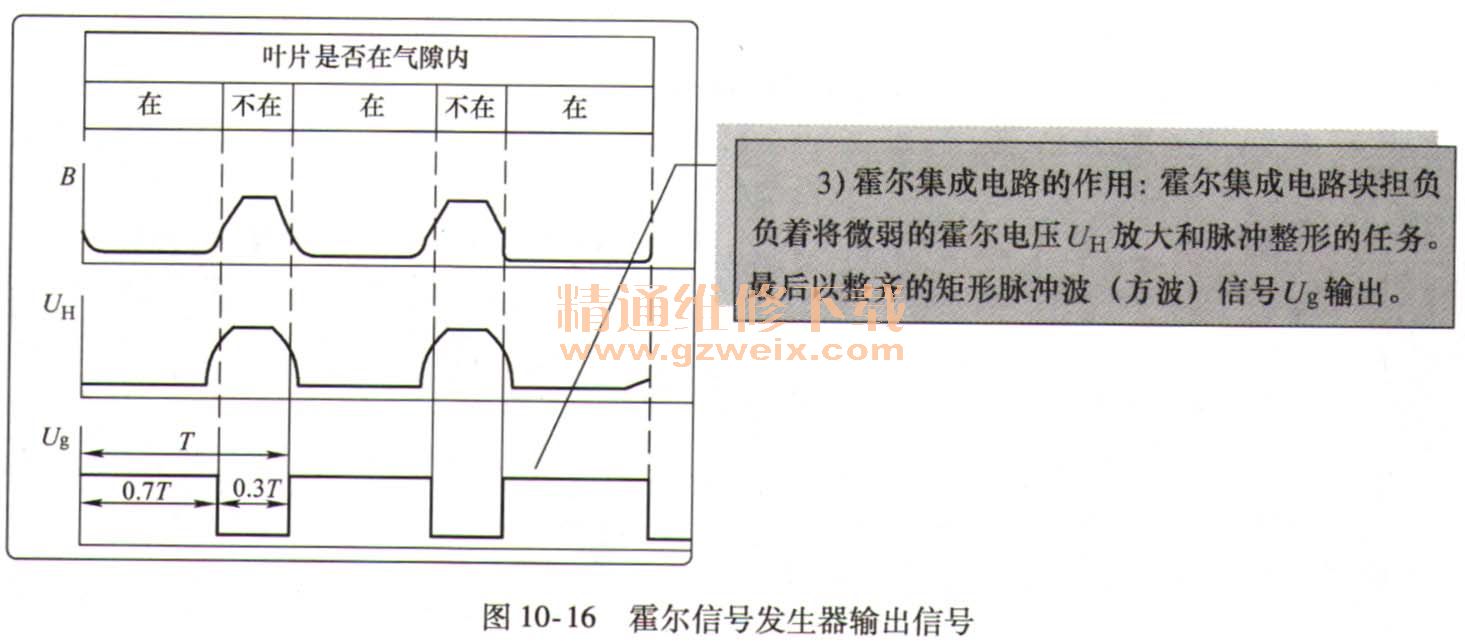

    霍尔式点火信号发生器的工作原理如图10-15和图10-16所示。

    霍尔式点火信号发生器的工作原理
    1）当触发叶轮无缺口的本体转到永久磁铁的气隙内时（此时正对着安装有霍尔集成电路块的地方），将通过集成电路块的磁路短路，由于霍尔集成电路块中无磁场通过，因此不会产生霍尔电压。
    2）当触发叶轮转到其缺口正对着安装有霍尔集成电路块的地方时（叶片不在气隙内），永久磁铁的磁场在导板引导下，垂直穿过通电的霍尔集成电路块，于是在霍尔集成电路块的横向侧面产生一个很微弱的霍尔电压UH。
    3）霍尔集成电路的作用：霍尔集成电路块担负负着将微弱的霍尔电压UH放大和脉冲整形的任务。最后以整齐的矩形脉冲波（方波）信号Ug输出。
    2．磁脉冲式点火信号发生器

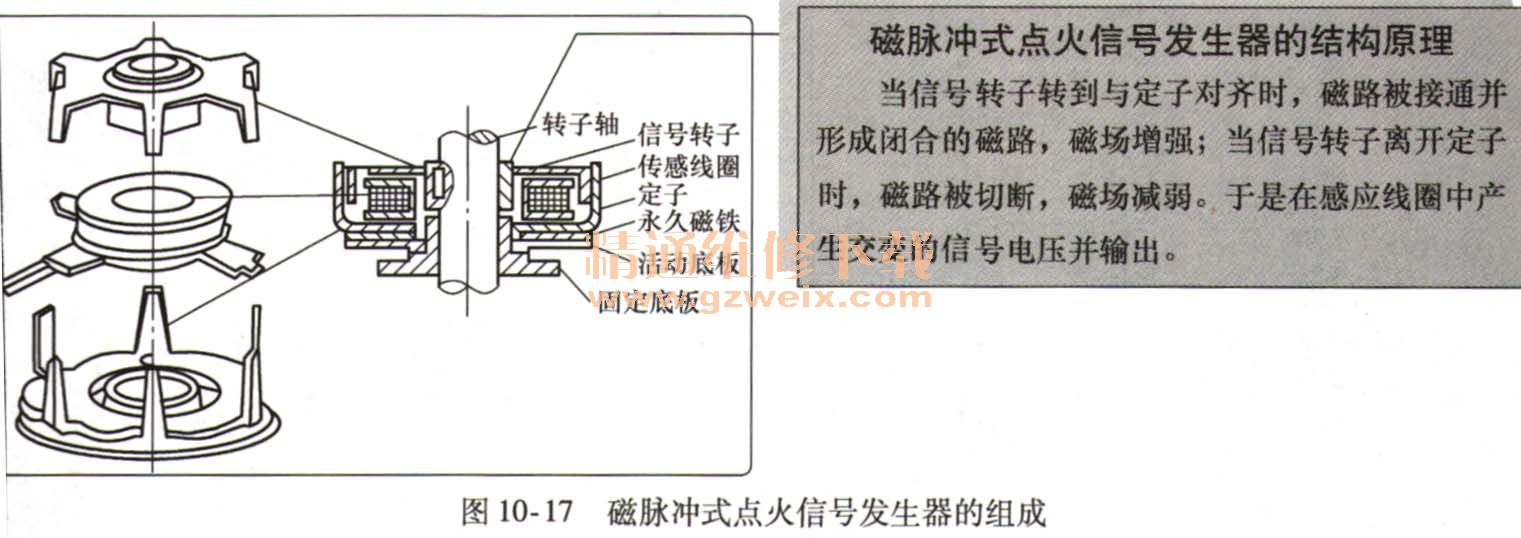

    磁脉冲式点火信号发生器也称磁感应式点火信号发生器。它由信号转子、感应线圈、定子和永久磁铁等组成，信号发生器的定子与永久磁铁构成一定的磁场与磁路，信号发生器的转子套装在分电器的轴上随轴一起转动，磁脉冲式点火信号发生器的组成如图10-17所示。
