7．中控锁按钮警示闪烁开关操作装置
    （1）概述。警示闪烁开关和中控锁按钮汇总在一个组件中。警示闪烁开关和中控锁按钮配有一个查寻照明。警示闪烁开关此外还有一个功能照明灯。
    F0x、F1x：查寻照明和功能照明灯由脚部空间模块（FRM）进行控制。F2x、F3x：查寻照明和功能照明灯由前部车身电子模块（FEM）进行控制。这两个控制单元均提供通过常规接线查寻照明（总线端K1. 58g）。查寻照明灯按照脉冲宽度进行调制，且亮度可调。未调暗功能照明灯的亮度值，将以最高亮度打开。
    （2）功能描述。按下警示闪烁开关和／或中控锁按钮时，仅将开关信号传输至相应的控制单元，如图15所示。使用中控锁按钮能够从车厢内部解锁或锁止车辆（前提条件：两个前门已关闭）。

    F0x、F1x：中控锁按钮直接连接在CAS控制单元（便捷进入及启动系统）上。CAS控制单元是中控锁的主控制单元。如果具备锁止或解锁的所有条件，CAS控制单元在K-CAN2上发出一条信息至接线盒电子装置。接线盒电子装置执行所有中控锁驱动装置的控制。不能对燃油箱加油盖进行联锁。F2x、F3x：中控锁按钮直接连接前部电子模块（FEM） 、FEM控制单元是中控锁的主控制单元。前部车身电子模块（FEM）承担所有中控锁驱动装置的控制。不能对燃油箱加油盖进行联锁。
    联锁了的车门不能从外部打开。然而车门仍旧可从内部打开。为此必须拉动两次车门内把手。根据国家规格不同在这种情况下打开车门会触发防盗报警系统的警报（DWA）。通过按压警示闪烁开关，将打开闪烁报警灯。此时会同时激活所有的转向信号灯，警示闪烁开关的功能显示灯会一起闪烁。如果在闪烁报警时操作了左或右侧的转向信号灯开关，则其优先于闪烁报警。在“总线端巧断开”或转向信号灯复位后，将重新切换至闪烁报警灯。如果在转向信号灯开关接通时（左或右侧闪烁）按下了警示闪烁开关，闪烁警报有优先权。在总线端30或总线端30B接通的情况下，闪烁报警将以降低耗电的方式被接通。这表示间歇时间改变了。闪烁报警灯接通时间变短，关闭时间变长。
    （3）结构及内部连接。中控锁按钮警示闪烁开关操作装置通过一个6芯插头连接与车载网络连接。脚部空间模块或前部车身电子模块通过总线端K1. 58g给操作单元供电（查寻照明），如图16所示。

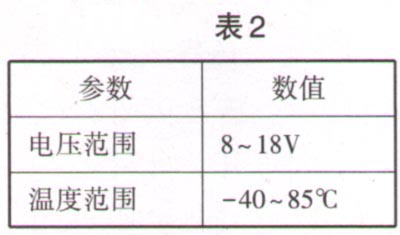

    （4）标准值。中控锁按钮警示闪烁开关操作装置的标准值见表2。

    （5）诊断提示。中控锁按钮的警示闪烁开关失灵时，预计将出现以下情况：脚部空间模块（FRM）或前部车身电子模块（FEM）内出现故障记录。
    中控锁按钮警示闪烁开关操作装置的功能检查可通过诊断系统进行。
