20中央控制台内杂物箱的电动锁止件驱动装置。驱动装置联锁中央控制台中的杂物箱（例如F12）。接线盒电子装置（JBE）控制着驱动装置。出现蓄电池完全放电或损坏情况时，可以手动紧急解锁中央控制台中的杂物箱
    （2）系统概览。

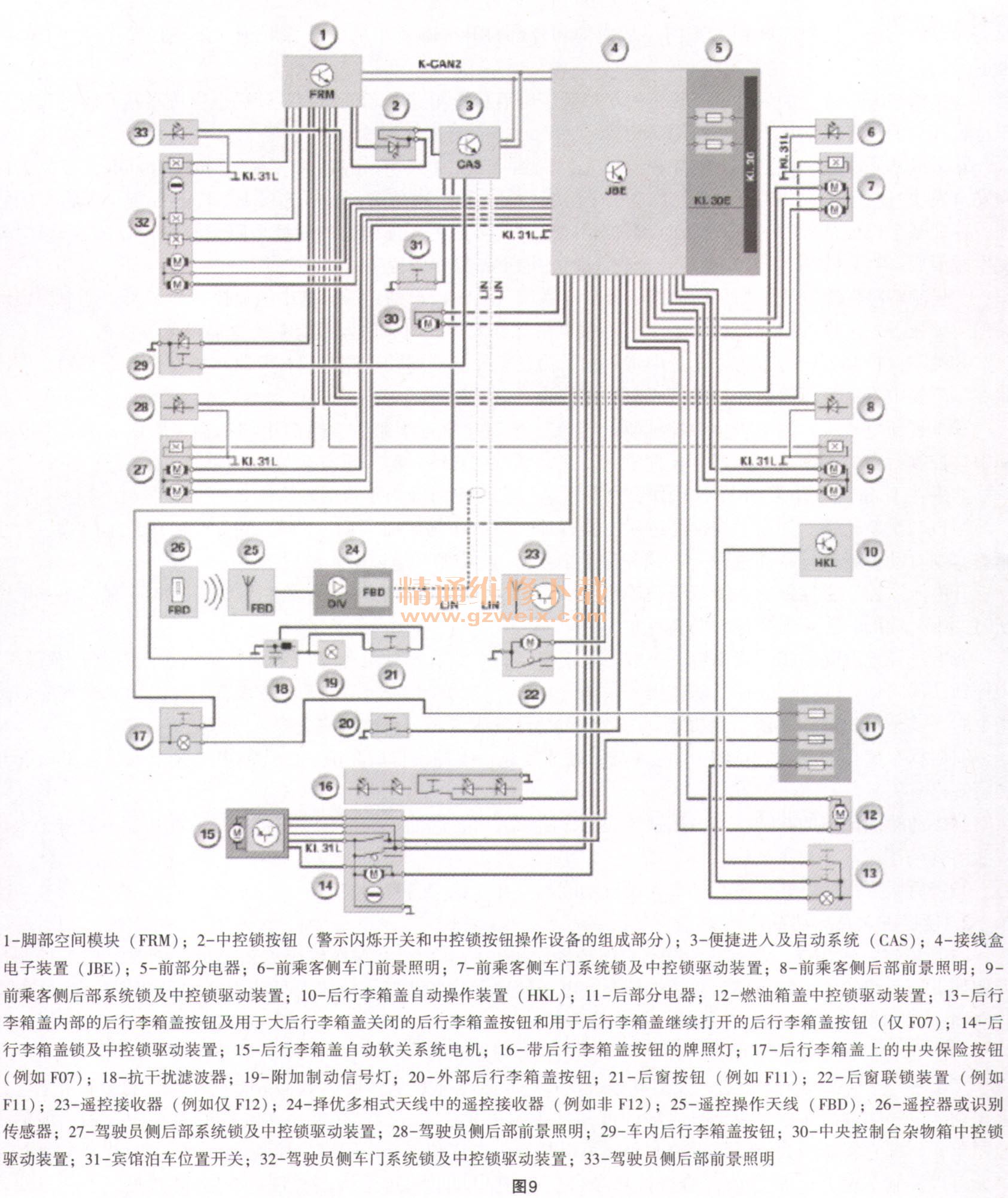

    图9显示中控锁的系统网络。

    各个车型系列的最新电路图请参见ISTA诊断系统（综合业务技术应用程序）。
    ①系统功能。提示：根据车型系列、车型、车辆装备和国家规格不同，中控锁系统功能有所差别。
    接下来的描述中将不涉及所有可能的中控锁系统功能（根据车型系列、车型、车辆装备和国家规格而定）。
    中控锁包括下列功能：联锁、保险锁死、解除联锁、宾馆泊车位置、碰撞解除联锁、强制解除保险锁死、锁闭保护装置、重复断电机构、自动重新联锁、电压监控、有选择地解除联锁、根据车速自动联锁、燃油箱加油盖的联锁。
    ②联锁。联锁了的车门不能从外部打开。然而车门仍旧可从内部打开。为此必须拉动两次车门内把手。通过按压中控锁按钮执行联锁（条件：前车门已关闭）。
    ③保险锁死。联锁并保险锁死的车门既不能从内部也不能从外部打开。在通过驾驶员侧车门锁芯或遥控器联锁时，会执行保险锁死。条件：总线端K1. 30B断开；驾驶员侧车门或前乘客侧车门已打开；驾驶员侧车门已关闭。随着车辆的保险锁死，防盗报警系统（ DWA）也进人戒备状态。

    ④解除联锁。已解除联锁的车门可从内部和外部打开。随着车辆的解除联锁，防盗报警系统（DWA）也退出戒备状态。
    ⑤宾馆泊车位置。如果已置于宾馆泊车位置，则后行李箱盖在车辆解除联锁后也保持联锁。通过宾馆泊车位置开关的位置识别挂人的宾馆泊车位置。
    ⑥碰撞解除联锁。碰撞被ACSM控制单元识别到（ACSM表示Advanced Crash Safety Module，被称为碰撞安全模块）。于是向CAS控制单元发送一个碰撞信号。信息被传输到总线连接上。CAS控制单元将车辆解锁。存在某个碰撞信号时，所有操作点都被锁死。因此可避免碰撞引起的导线短路导致中控锁的意外动作。
