图22以F07为例显示后行李箱盖内部的后行李箱盖按钮及用于大后行李箱盖关闭的后行李箱盖按钮和用于后行李箱盖继续打开的后行李箱盖按钮（大后行李箱盖未完全打开）。

    （3）结构及内部连接。后行李箱盖内部的后行李箱盖按钮通过一个4芯插头连接与车载网络连接。
    图23显示带SA316“自动后行李箱盖操作装置”时后行李箱盖内部的后行李箱盖按钮。

    图24显示带SA322“无钥匙便捷上车及启动系统”时后行李箱盖内部的后行李箱盖按钮。

    在SA316“自动后行李箱盖操作装置”和SA322“无钥匙便捷上车及启动系统”情况下， 示后备厢盖内部的后行李箱盖按钮。

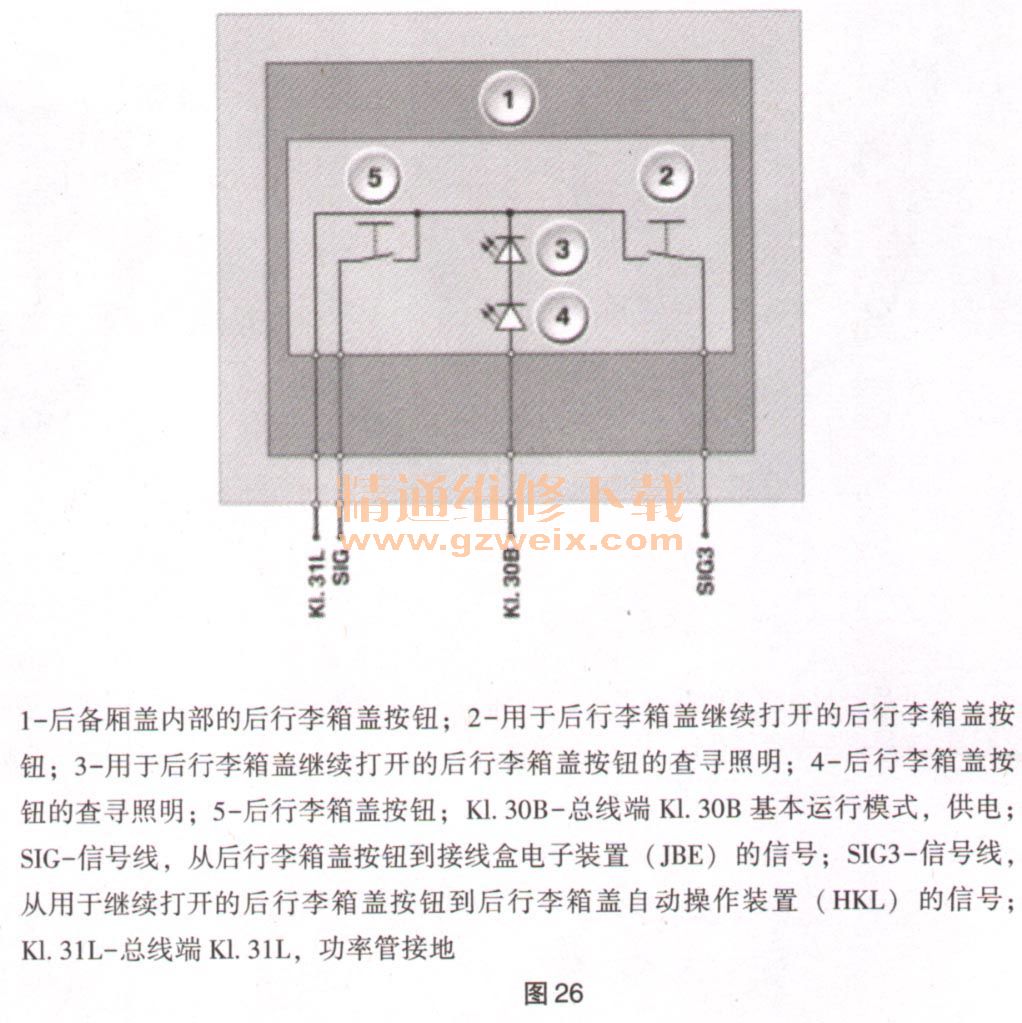

    图26以F07为例显示后行李箱盖内部的后行李箱盖按钮及用于大后行李箱盖关闭的后行李箱盖按钮和用于后行李箱盖继续打开的后行李箱盖按钮（大后行李箱盖未完全打开）。

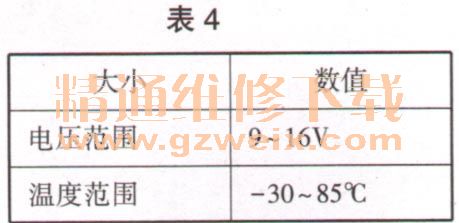

    （4）标准值。后行李箱盖内部的后行李箱盖按钮的标准值见表4。

    （5）诊断提示。在后行李箱盖按钮失灵时预计会出现下列情况。
    对地短路。对地短路造成如同长时间操纵按钮的效果（按钮卡住）车门锁只通电一次进行开启，随后忽略持续操作。只有在按钮状态变化后（信号从低切换到高），才可以通过按动按钮重新打开后行李箱盖。可随时通过其他操作点打开后备厢盖。
    断路。后备厢盖不再能够通过后备厢盖内部的后行李箱盖按钮打开。
    当后备厢盖内部的中控锁按钮失灵时，可能出现下列情况。
    对地短路。对地短路造成如同长时间操纵按钮的效果（按钮卡住）为进行联锁和中央闭锁，对中控锁通电一次。随后，正在进行的操作将被忽略。只有在按钮状态变化后（信号从低切换到高），才可以通过按动后行李箱盖内部的中控锁按钮重新联锁并中央保险锁死车辆。这台车辆随时可以由其他操作点进行联锁和中央闭锁。
    断路。这台车辆不能通过后备厢盖内部的中控锁按钮进行联锁和中央闭锁。
    （6）部件的功能检查。可以通过诊断系统对后备厢盖内部的后行李箱盖按钮进行功能检查。
