13.燃油箱加油盖中控锁驱动装置
    （1）概述。借助燃油箱加油盖中控锁驱动装置可以将燃油箱加油盖解锁或锁止。通过操作点（使用遥控器或使用通过车门锁使用集成式钥匙）能够电动解锁或锁止燃油箱加油盖。利用中控锁按钮可以在车内将车辆锁止或解锁。中控锁按钮的功能不影响燃油箱加油盖中控锁驱动装置。就是说，按压中控锁按钮时燃油箱加油盖保持解锁状态。
    （2）功能描述。可以通过操作点将燃油箱加油盖电动解锁。接线盒电子装置（JBE）或前部车身电子模块（FEM）短时控制中控锁驱动装置中的直流电机，由此触发燃油箱加油盖的解锁。随后可以打开燃油箱加油盖。接线盒电子装置（JBE）或前部车身电子模块（FEM）沿相反方向短时控制直流电机，以锁止燃油箱加油盖。直流电机的转动方向发生变化。中控锁驱动装置上安装了一个拉杆。燃油箱加油盖锁止时，拉杆端部伸人弓形件内，弓形件则与燃油箱加油盖固定连接。借助直流电机拉回拉杆可将燃油箱加油盖解锁。通过应急解锁装置可以将燃油箱加油盖手动解锁，如图33所示。

    （3）结构及内部连接。燃油箱加油盖中控锁驱动装置的直流电机通过一个2芯插头连接与接线盒电子装置（JBE）连接，如图34所示。

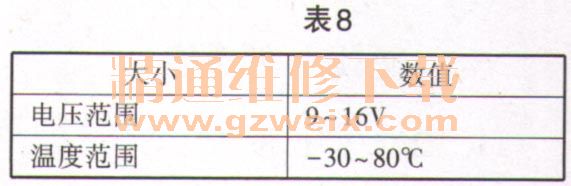

    （4）标准值。燃油箱盖中控锁驱动装置的标准值见表8。

    （5）诊断提示。燃油箱加油盖中控锁驱动装置失灵时，预计会出现以下情况：接线盒电子装置（JBE）或前部车身电子模块（FEM）内的故障记录；解锁后的燃油箱加油盖失灵；无法再锁止燃油箱加油盖。
    锁止后的燃油箱加油盖失灵：只能通过应急操纵装置打开燃油箱加油盖。
    （6）部件的功能检查。可以用诊断系统进行燃油箱加油盖中控锁驱动装置的功能检查。
