（十一）驾驶员侧或前乘客侧座椅调节开关组
    1．概述

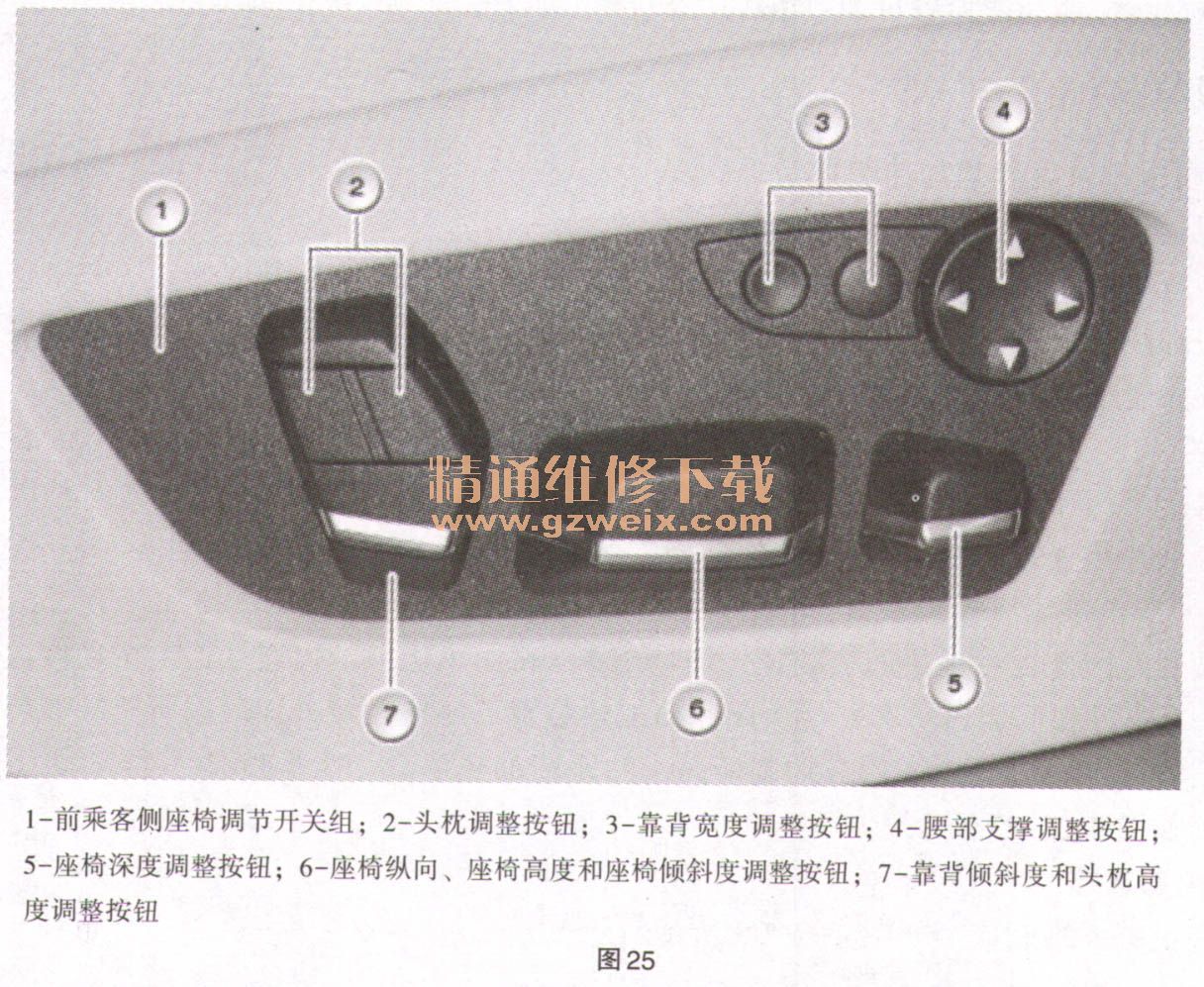

    在开关组中视装备而定集成了用于下列功能的按钮：座椅纵向调整、座椅高度调整、座椅倾斜度调整、座椅深度调整、靠背倾斜度调整、靠背宽度调整、靠背头部调整、头枕高度调整、腰部支撑调整，如图24和图25所示。



    2．功能描述
    驾驶员侧座椅调节开关组或前乘客侧座椅调节开关组的按钮信一号通过LIN总线发送至座椅模块。驾驶员座椅模块（SMFA）和前乘客侧座椅模块（SMBF）调故并监控相应的前部座椅的全部功能。在座椅模块中分析全部按钮信号并控制要求的功能。
    （1）腰部支撑调整按钮。通过按压相应的按钮侧，能够按如下方式调整腰部支撑。按压按钮前部：增大腰部支撑的弧度。按压按钮后部：减小腰部支撑的弧度。按压按钮上部：向上转移腰部支撑的弧度（腰部支撑高度调整）。按压按钮下部：向下转移腰部支撑的弧度（腰部支撑深度调整）。
    （2）靠背倾斜度和头枕高度调整按钮。向上按压按钮：头枕伸出。向下按压按钮：头枕缩进。向前旋转按钮：靠背向前移动。向后旋转按钮：靠背向后移动。
    （3）头枕调整按钮。头枕调整按钮已集成到靠背倾斜度和头枕高度调整按钮中。按压前部按钮：头枕向前移动。按压后部按钮：头枕向后移动。
    （4）靠背宽度调整按钮。在靠背宽度调整时以机械方式调整靠背侧部件。按压前部按钮：靠背宽度减小。按压后部按钮：靠背宽度增大。
    （5）座椅纵向、座椅高度和座椅倾斜度调整按钮。要调整希望的座椅位置时请按如下方式操纵按钮。向前按压按钮：沿纵向向前调整座椅（座椅纵向调整）。向后按压按钮：沿纵向向后调整座椅（座椅纵向调整）。向上按压按钮：向上调整座椅（座椅高度调整）。向下按压按钮：向下调整座椅（座椅高度调整）。向上旋转按钮：向上倾斜座椅（座椅倾斜度调整）。向下旋转按钮：向下倾斜座椅（座椅倾斜度调整）。
（6）座椅深度调整按钮。在座椅深度调整时改变大腿支撑的位置：大腿支撑伸出越多，座椅就越深。大腿支撑是一个可以电动调节的支撑件。向前按压按钮：大腿支撑伸出。向后按压按钮：大腿支撑缩进。
    3．结构及内部电路

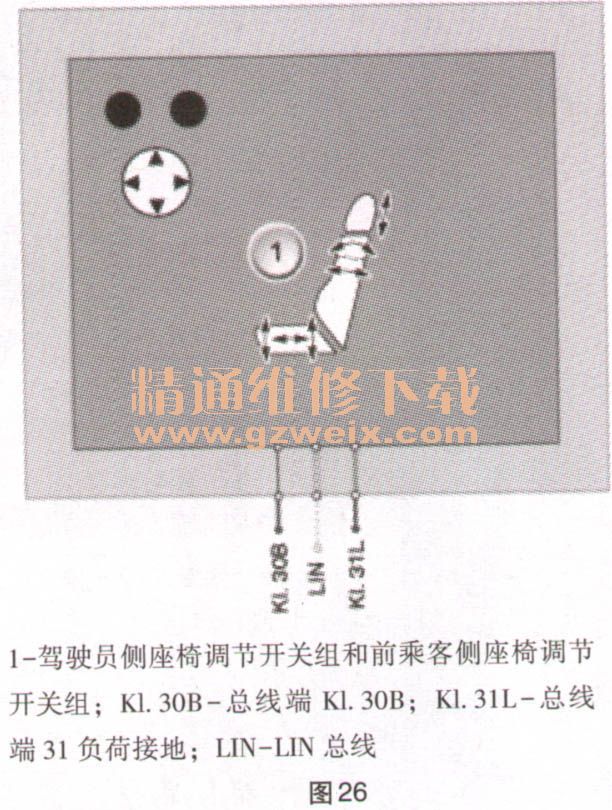

    驾驶员侧座椅调节开关组或前乘客侧座椅调节开关组通过一个4芯插头连接与车载电网连接，如图26所示。LIN总线连接驾驶员侧座椅调节开关组与驾驶员座椅模块（SMFA），以及连接前乘客侧座椅调节开关组与前乘客侧座椅模块（SMBF）。接线盒中的配电器通过总线端Kl. 30B为这些开关组供电。

    4．标准值

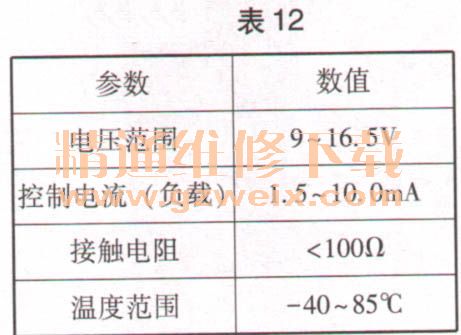

    驾驶员侧座椅调节开关组和前乘客侧座椅调节开关组的标准值见表12。

    5．诊断提示
    在驾驶员侧座椅调节开关组或前乘客侧座椅调节开关组上，一般只会有个别按钮失灵。在单个按钮失灵时，预计将出现以下情况：驾驶员座椅模块（SMFA）或前乘客侧座椅模块（SMBF）内出现故障代码存储记录；按钮的功能检查可通过BMW诊断系统进行。
