2．收音机（1、2代）
    （1）概述。收音机控制单元（1、2代）作为主机使用。通过对收音机的进一步研发，第2代收音机因此具有新型的前饰板。
    在该收音机上未配有MOST接口。这种收音机在正面具有一个2排显示器。在这个主机中未安装外部中央信息显示器（CID）和控制器（CON）。相关操作仅通过集成按钮和2个旋转按钮实现。
    （2）部件简短描述。这种收音机涉及标准型号。这种收音机具有下列周边设备：CD光盘驱动器；CD光盘驱动器仅适用于播放CD（数字式音频播放），在这里也支持MP3和WMA格式；AUX输入接口；1调谐器（FM、AM） ; CAN接口。

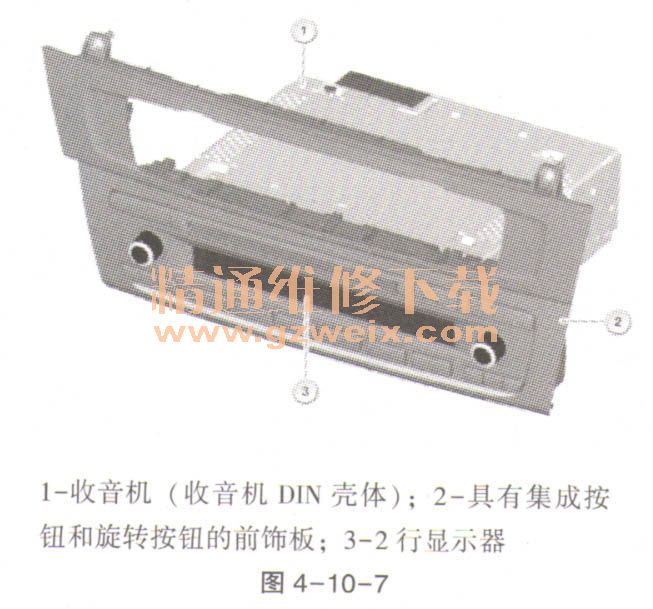

    图4-10-7以F25为例显示收音机（RAD）（其他车型系列配备匹配的前饰板）。

    在收音机背面有两个2插头连接，控制单元通过此与车载网络连接。在2行单色显示器中，现在也可以显示检查控制信息。内置的收音机功率放大器的功率为4×25W。该收音机无电话功能，如图4-10-8所示。

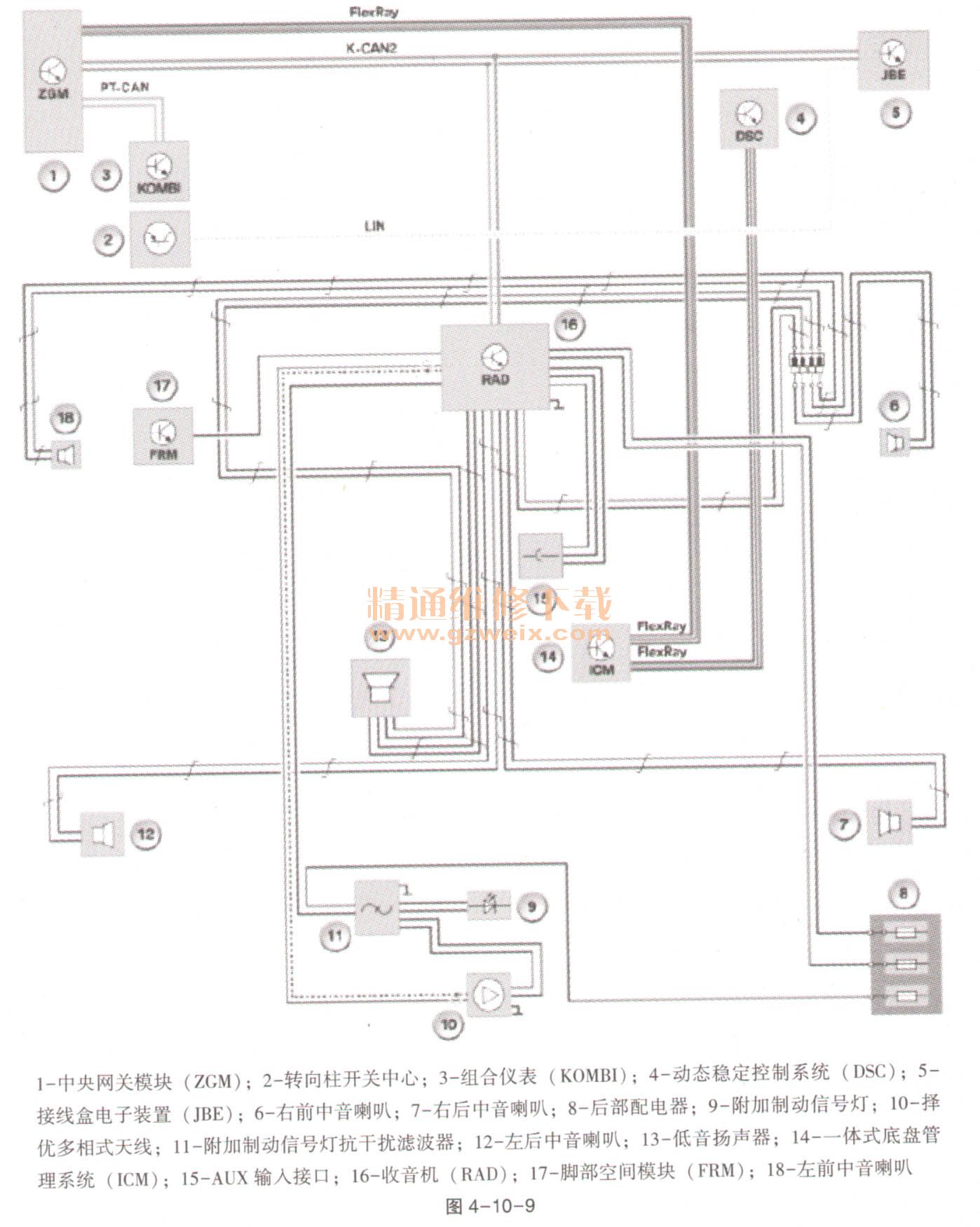

（3）系统概览。图4-10-9以F25为例展示收音机（RAD）的功能联网。

    （4）售后服务提示。提示：不同的车辆设置。在收音机上可以进行不同的车辆设置。例如，设置自动后行李箱盖操作装置（SA316）的开启角度。提示：安装DC/DC转换器。车辆经常使用发动机启动／停止自动装置（MSA）进行启动过程可能导致车载网络的电压扰动。为了保护对电压敏感的特殊组件，安装了1个或2个DC/DC转换器（视车辆装备而定）。
    3．汽车信息计算机
    （1）概述。车辆信息电脑（CIC）是车辆通信、电脑（CCC）进一步发展的成果。车辆信息电脑首先自2008年3月起在E60和E61的一个特殊系列中使用。以后CIC也将在其他车型系列中使用。汽车信息计算机（CIC）是MOST复合结构中的主机。
    CIC的主要新变化有：
    ①现有系统如导航系统的扩展功能（另请参见操作说明）。
    ②附加功能，例如通过地址数据的中央数据库。
    ③附加硬件，例如硬盘（80GB）或USB接口。
    ④更改的硬件，例如：连接中央信息显示器（CID）的LVDS数据导线采用双线连接；1个用于DVD和CD的驱动器。
    ⑤更改的iDrive显示和操作理念，通过：CID操作界面的新结构，带7个固定式选择键的新控制器。
    ⑥减少CIC中的虚拟控制单元。
    通过更改软件和硬件相应地扩展Car Information Computer的诊断。
    （2）部件简短描述。

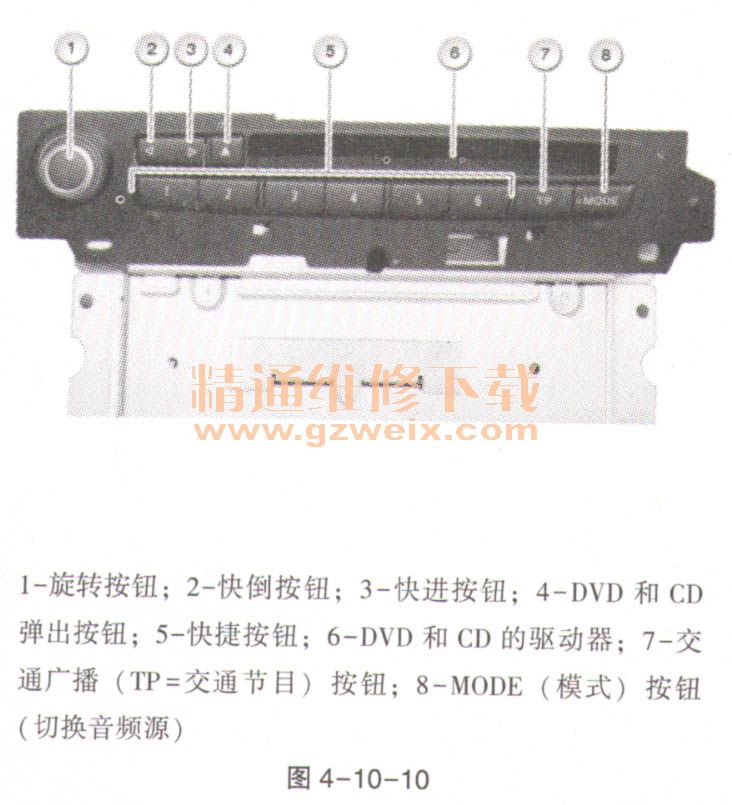

①汽车信息计算机。车辆信息电脑（CIC）有6个可自由编程的喜好按钮，如图4-10-10所示。

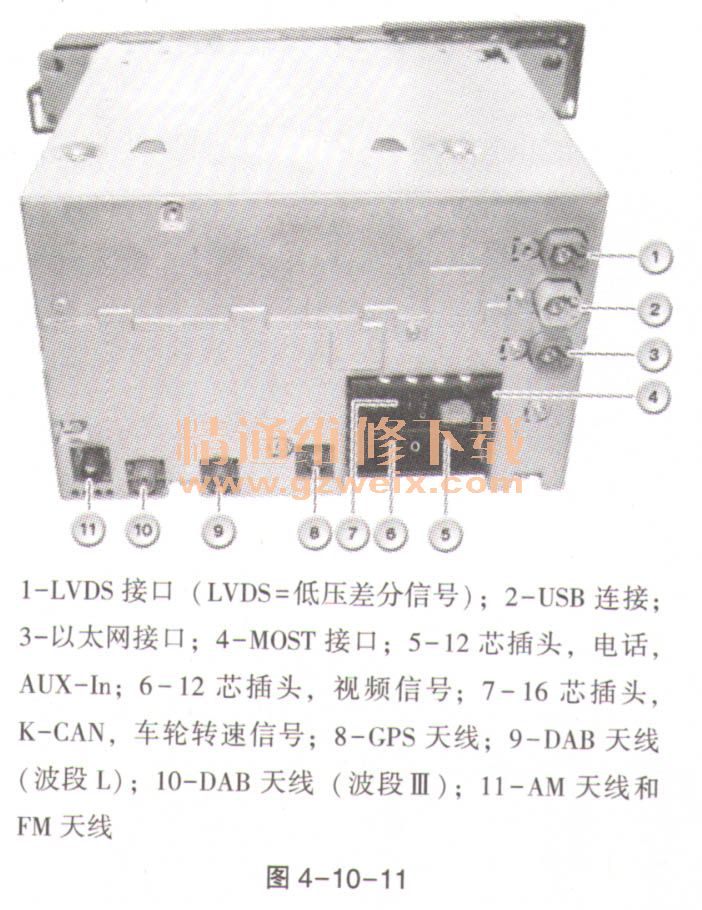

    CIC的结构原则上与个人计算机相同。类似于一台PC机，CIC包括：处理器、内存、硬盘、风扇。由于扩展功能，Car Information Computers背面的插头连接也已更改。插头连接的数量与特种装备有关，例如DAB，如图4-10-11所示。

    汽车信息计算机（CIC）中集成了下列其他部件：导航电脑、GPS接收器以及偏航角速率传感器；GPS接收器从GPS天线接收例如下列数据：日期、时间和GPS卫星的位置。导航系统利用来自GPS接收器的数据计算出车辆位置；偏转率传感器提供关于行驶方向变化的数据。这些数据用于确定准确的车行位置，因为不是到处都能接收卫星信号（例如隧道、地下车库）；三用调谐器：FM、AM和TMC; DAB调谐器；音频系统控制器和立体声放大器；MOST和CAN之间的网关。
    ②带LVDS接口的Central Information Computer。中央信息显示器（CID）的尺寸仍旧保持8. 3in。但分辨率达1280×480像素。因此对比度提高并且可读性改善。iDrive的显示和操作理念已改变。开始菜单中的选择在列表中线形排列（不再星形排列）。子菜单也水平重叠排列，如图4-10-12所示。
