（2）部件简短描述。

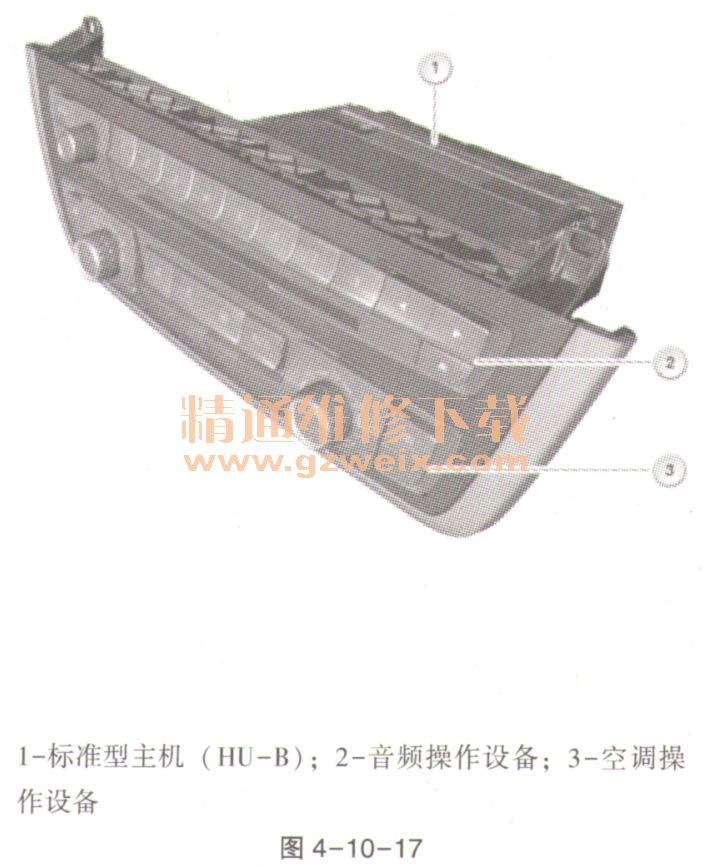

①HU-B：机头基础单元。标准型主机（HU-B）有8个可自由编程的快捷按钮，如图4-10-17所示。
音频操作设备和空调操作设备与自动恒温空调（IHKA）进行电气连接。为此使用LIN总线。这些操作设备由IHKA通过总线端KI. 30F和接地线供电。HU-B．的结构原则上相当于PC （PC即个人计算机）。与个人计算机相似，标准型主机包括：处理器、内存、其他外围设备如DVD驱动器（选装，不适用于13）。
标准型主机（HU-B）通过以太网与诊断插座连接。因此在维修厂中可以对软件重新进行编程。利用扩展功能，标准型主机背面的插头连接也做了改动。标准型主机有不同的规格（根据车辆装备、国家规格等）。
图4-10-18显示标准型主机背面可能配备的接口示例。

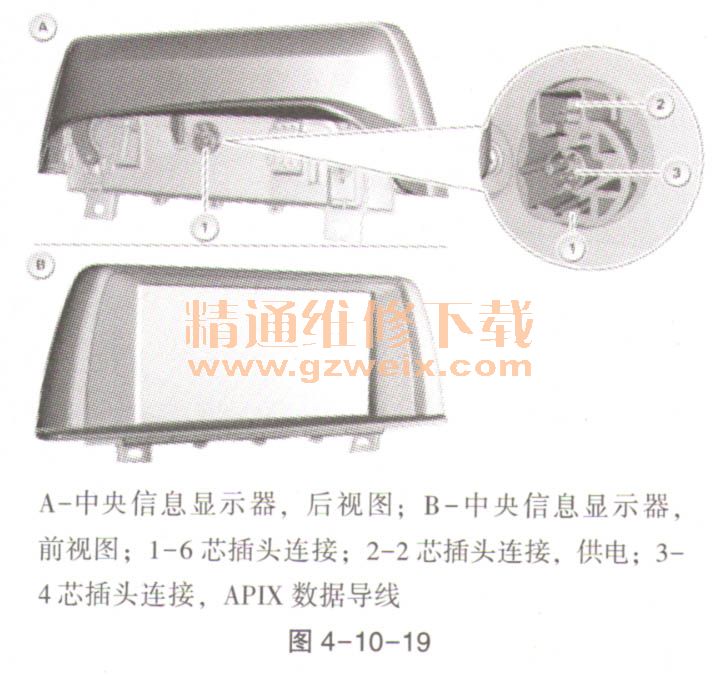

②带APIX数据导线的中央信息显示器。中央信息显示器是一个图像显示单元，如图4-10-19所示。中央信息显示器是一个采用LCD（液晶显示器）和TFT（薄膜晶体管）组合技术的显示器。中央信息显示器配备LED背景照明。中央信息显示器通过一条APIX数据线直接与主机连接。中央信息显示器显示由主机所提供的图像数据。自从采用了这项技术之后，中央信息显示器便不再配备CAN接口了。这样，中央信息显示器在诊断范围内便不再是控制单元。
中央信息显示器通过主机供电。正极（9. 5V）通过主机转换。中央信息显示器通过APIX数据导线（ Automotive Pixel Link，汽车像素链接）连接到主机上。

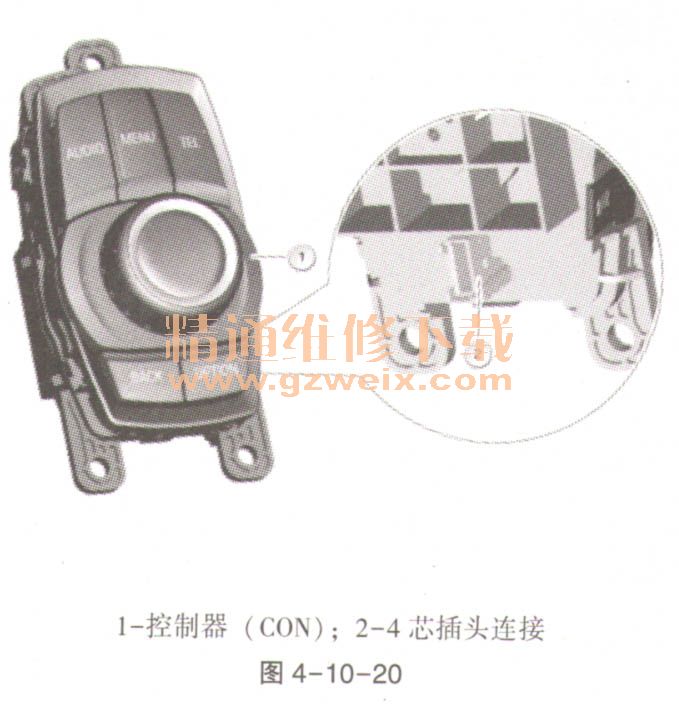

（3）CON：控制器。控制器是可在中央信息显示器（CID）上选择和配置车辆功能的中央操作元件，如图4-10-20所示。控制器（CON）的操作面板和控制单元已合并成一个部件。在控制器周围排列有5个固定式选择键。通过这些选择键可以选择所有子菜单中的半数子菜单。
控制器通过总线系统与主机连接。信道（例如F2x、F3x）：控制器（CON） →K-CAN→前部电子模块（FEM）→K-CAN2→标准型主机（HU-B） ;信道（例如101、F56）：控制器（CON） →K-CAN4→标准型主机（HU-B）；查寻照明（例如对于按钮是总线端Kl. 58g）的信号在总线上传递。
④USB连接。不能通过中央控制台内的USB音频接口输入数据。这个接口规定仍旧只可用于外部音频源的播放。

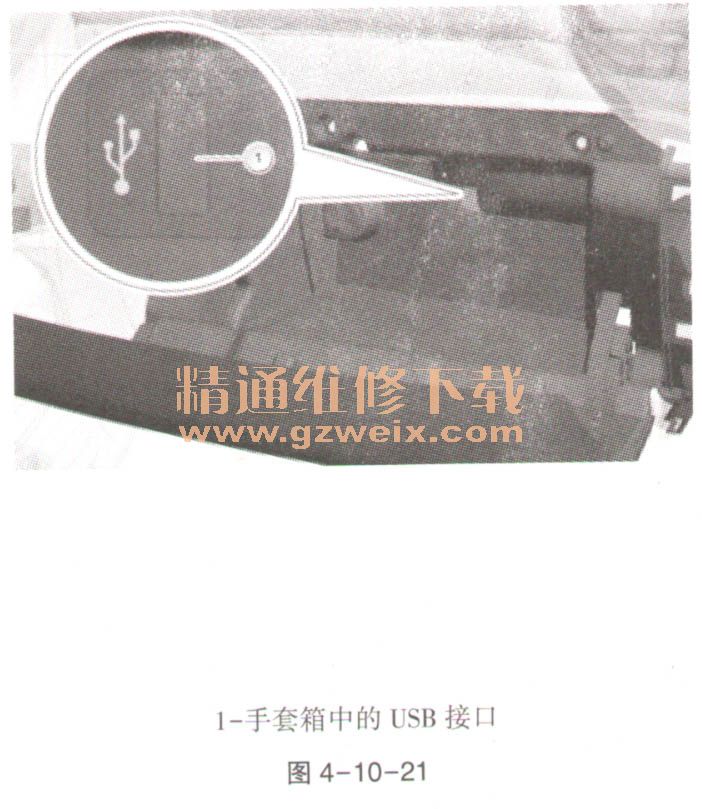

该标准型主机具有USB接口：底板（用于编程的以太网）和USB音频接口。手套箱中的USB接口不包含USB音频接口特种装备，如图4-10-21所示。
同时支持符合USB1.1标准的USB记忆棒。推荐USB2. 0（高速）标准。在USB记忆棒分区时，文件必须在第一个分区上。只有这样才能识别和使用这些文件。USB接口为USB记忆棒提供最大500mA的电流。不能在此USB接口上读取USB硬盘、USB集线器和带多个插口的USB存储卡读取器。

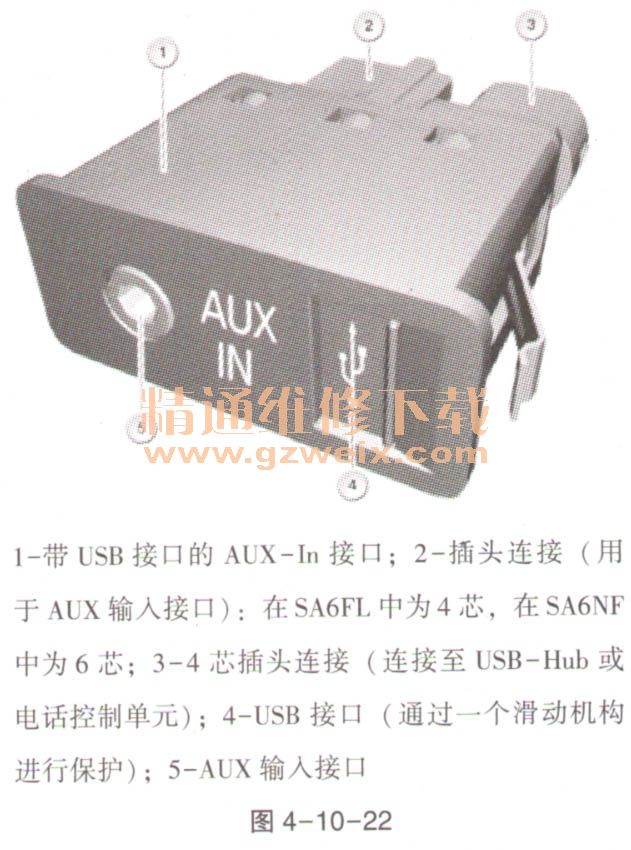

⑤ AUX输入接口。音频插孔（AUX输入接口）用于将外部音频源（例如MP3或CD播放机）连接到3. 5mm的插塞上，如图4-10-22所示。通过外部音频源的操作元件进行操作。带USB接口的AUX输入接口（SA6FL ，USB音频接口”）可作为特种装备提供。通过此USB音频接口将带USB接口的外部音频源集成到车辆的视听设备中。如果将AUX-In接口上的外部音频源连接到插塞上，音频数据将通过一根音频线传输至主机。通过lDrive选择音频源。曲目可在外部音频源上选择。
（3）系统功能。

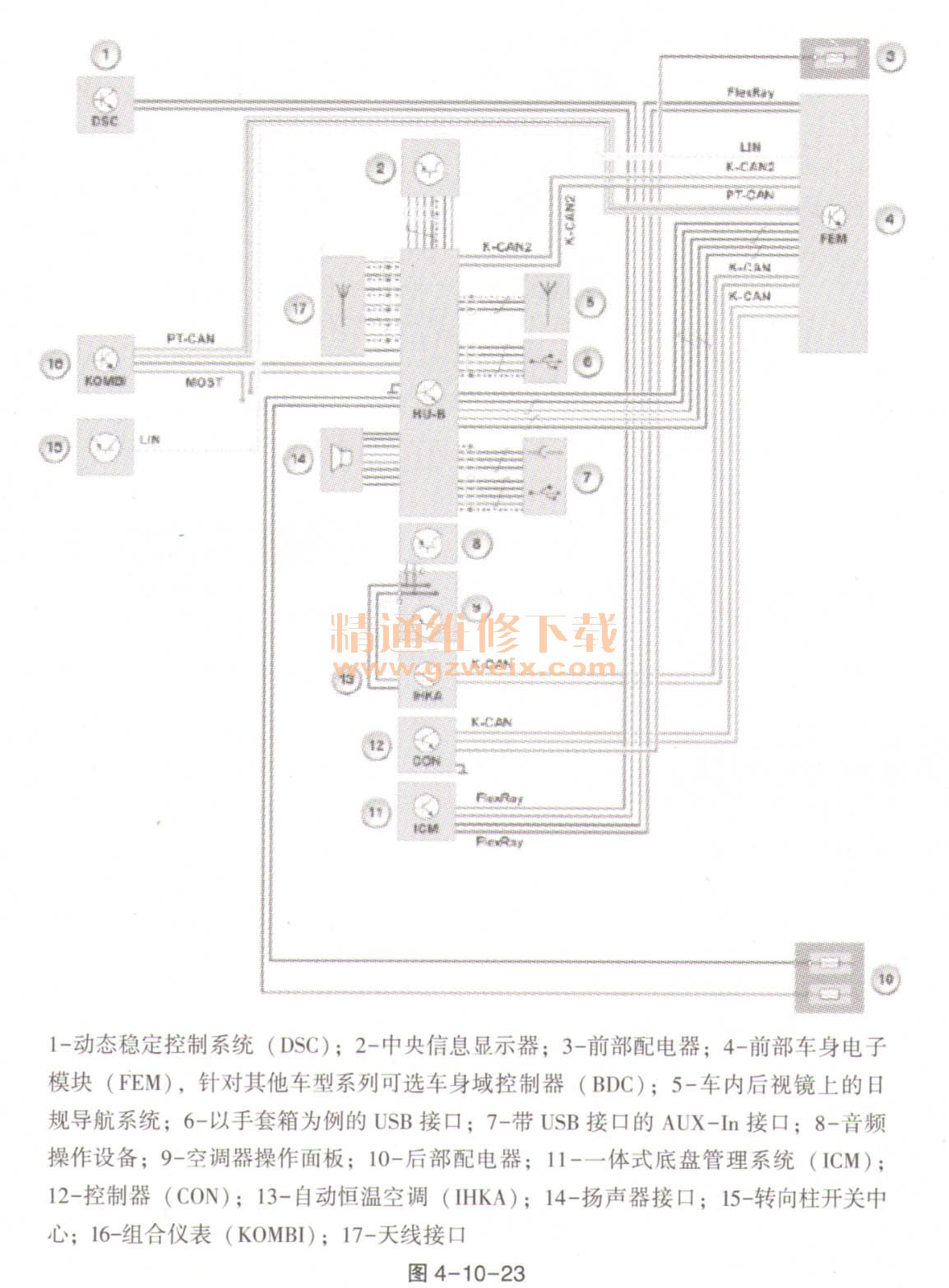

①功能联网。为了实现主机功能，需要一个复杂系统网络与分散在其他控制单元中的功能。图4-10-23显示功能联网。
②标准型主机的功能扩展。通过聚束多个迄今为止存在的外部设备到壳体中具有以下优点：更多功能度；借助合适的接口，由于软件具有极佳的设计内容扩展性；少一点插头连接，由此少一点故障源；最佳的安装空间和少一点重量。
HU-B采用模块化结构。最重要的通信系统已作为模块集成在HU-B中。HU-B将下列部件集中到一个壳体中：调谐器（FM）、调谐器（AM）、择优多相式天线、DAB调谐器（波段L和波段III）、IBOC解码器（仅美规）、SDARS卫星调谐器（仅美规）、音频系统控制器、网关MOSTCAN、用于连接中央信息显示器的接口（APIX）。DVD驱动器适用于播放CD（数字音频）。此处既支持MP3、WMA格式，也支持AAC格式（iTunes的m3a、m3p）。
③集成式电话功能。根据车辆准备，电话功能集成在主机中。在这种情况下未安装独立的电话控制单元。关于移动电话蓝牙连接的操作模式可从操作说明中获悉。注意集成电话功能的单独功能描述。
④个性化设置。如何进行各种功能的个性化设置，已在BMW车辆的个人设置中进行了说明。钥匙中存储的信息成为车辆的个人设置。在车辆解锁时可重新调用这些设置，HU-B也支持移动配置。利用移动配置，可将用户的个人设置过以下接口进行传输：外部USB存储器、在线通过BMW门户网站。接着，可将个人设置导人到另一辆BMW车辆中。
（4）售后服务提示。通过诊断系统，可以使用某种服务功能复位个人设置的内容。路径：服务功能→车身→主机→恢复交货状态。 在选择“表现症状”时提供一个故障症状目录。
对标准型主机（HU-B）进行编程时，将使用以下接口：以太网，通过诊断插座。
