（2）部件简短描述。提示：各个组件规格以及安装地点取决于车型系列和车辆装备。
①高级主机（HU-H）。高级主机（HU-H）有8个可自由编程的快捷按钮，如图4-10-24所示。
音频操作设备和空调操作设备与自动恒温空调（IHKA）进行电气连接。为此使用LIN总线。这些操作设备由IHKA通过总线端KI. 30F和接地线供电。
HU-H的结构原则上与个人计算机相同。与个人计算机相似，高级主机包括：处理器；内存；其他外围设备，例如DVD驱动器和硬盘，如图4-10-25所示。
高级主机位于2号收音机DIN壳体中。高级主机通过以太网与诊断插座相连接。因此在保养时可以对软件重新进行编程。为了扩展功能，高级主机背面的插头连接也做了改动，如图4-10-26所示。
②带APIX数据导线的中央信息显示器。中央信息显示器（CID）是一个图形显示单元。中央信息显示器是一个采用LCD和TFT （LCD＝液晶显示器，TFT =薄膜晶体管）组合技术的显示器。CID通过LED提供背景照明。CID通过一条APIX数据导线直接与主机连接。CID显示由主机提供的图像数据。自这种技术起CID不再具有CAN接口。因此CID在诊断范围内不再是控制单元，如图4-10-27所示。
中央信息显示器通过主机供电。正极（9. 5V）通过主机转换。
中央信息显示器通过APIX数据导线（Automotive Pixel Link，汽车像素链接）连接到主机上。
③控制器（CON）。控制器是可在中央信息显示器（CID）上选择和配置车辆功能的中央操作元件。控制器（CON）的操作面板和控制单元已合并成一个部件。在控制器周围排列有7个固定式选择键。通过这些选择键可以选择所有子菜单中的半数子菜单，如图4-10-28所示。
可以对操作面板进行不同的操作，方便在菜单内导航：旋转、按下、倾斜。控制器通过总线系统与主机连接。信号曲线：控制器（CON）→K-CAN2→高级主机（HU-H）。查寻照明（例如对于按钮是总线端Kl. 58g）的信号在总线上传递。控制器（CON）通过前部配电器用总线端30B供电。通过车身接地。
④USB连接。第3代高级主机取消了手套箱中的USB连接。高级主机（HU-H）直接连接下列USB接口：中央控制台中USB接口、底板中的USB接口、远程信息处理技术通信盒（TCB）上的USB接口，如图4-10-29所示。
现在通过中央控制台中的USB接口可以实现下列功能：导人和导出个人设置（移动配置）数据、播放外部音频和视频源、在视听设备服务器上导人音乐和视频、备份音乐合集。同时支持符合USB1.1标准的USB记忆棒。推荐USB2. 0（高速）标准。在USB记忆棒分区时，文件必须在第一个分区上。只有这样才能识别和使用这些文件。USB接口为USB记忆棒提供最大500mA的电流。不能在USB接口上读取USB硬盘、USB集线器和带多个插口的USB读卡器。

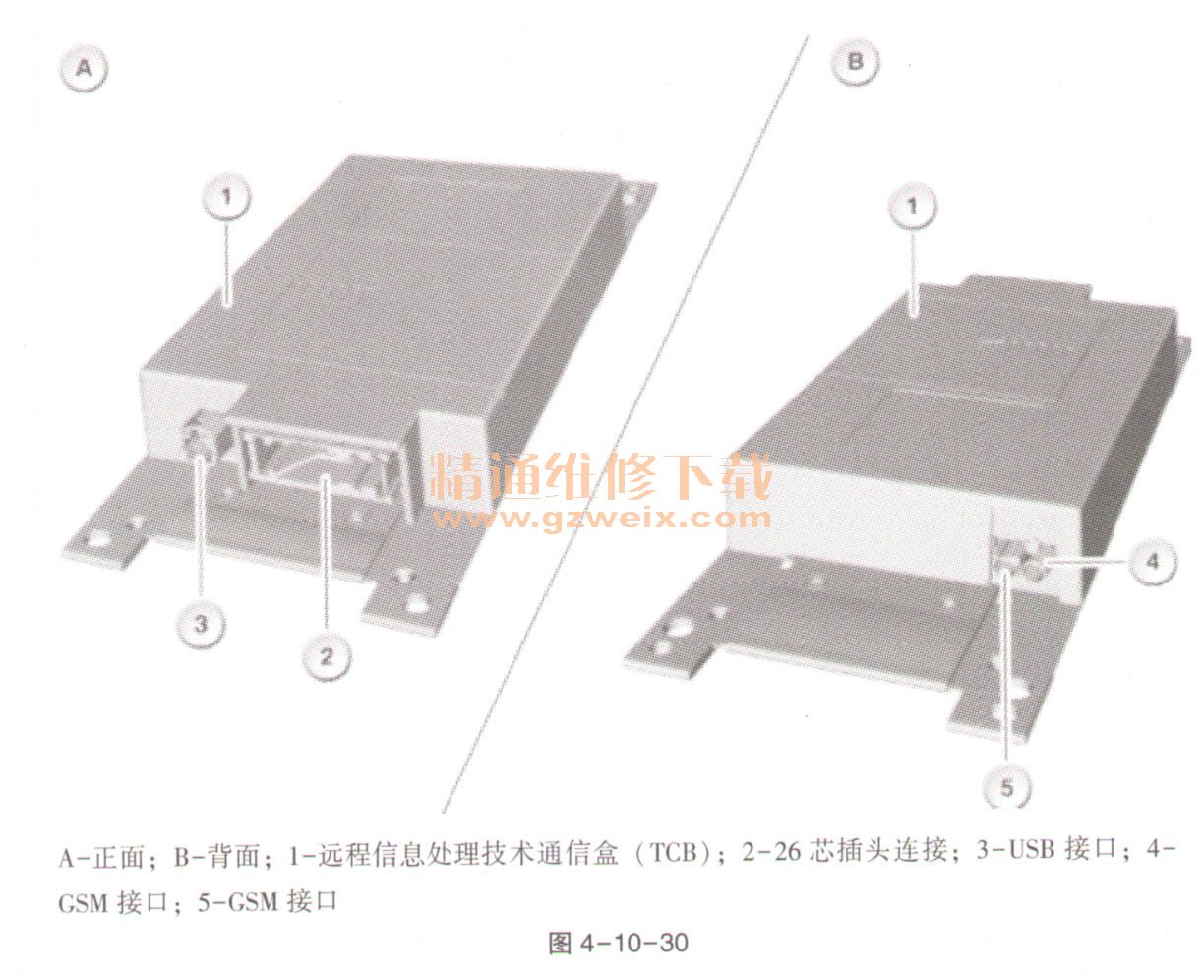

⑤通过远程信息处理技术通信盒（TCB）实现远程信息处理服务。安装高级主机（HU-H）时，也务必要安装远程信息处理技术通信盒（TCB），如图4-10-30所示。
BMW专业远程信息处理功能包含以下功能：扩展的紧急呼叫、BMW服务支持（查号台）、BMW在线、BMW移动办公（E-Mail和日历）、BMW应用程序中心、BMW远程访问服务、手动BMW远程保养服务电话、自动BMW远程保养服务电话、BMW远程售后服务诊断，包括BMW远程售后服务帮助、BMW远程服务呼叫集成在检查控制信息内、BMW远程售后服务报告．、BMW远程售后服务蓄电池保护、BMW远程售后服务升级。

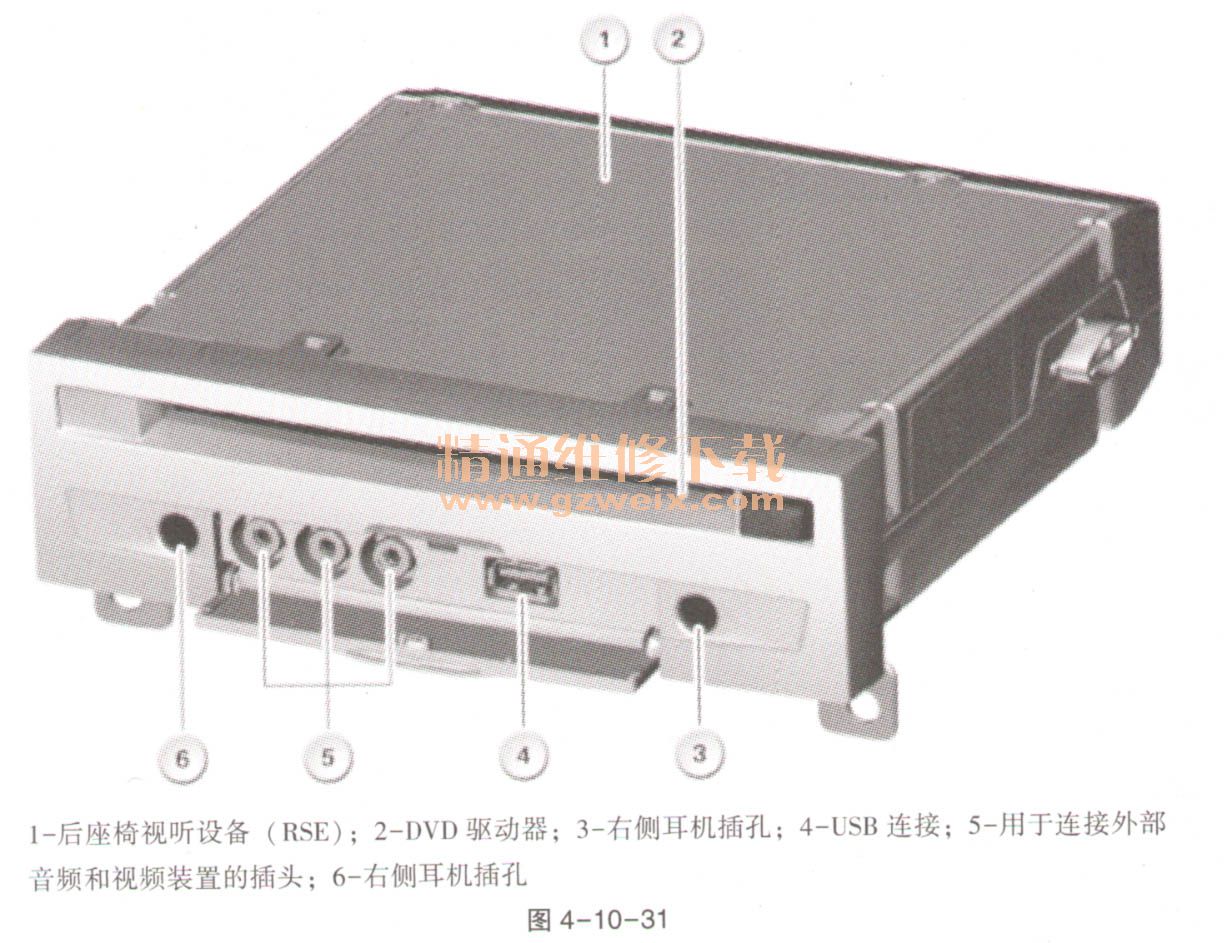

⑥通过以太网连接后座视听设备。后座视听设备（RSE）与高级主机一样具有扩张的功能范围。其中包括：支持iPod和1个USB连接；无线连接耳机（标准便捷充电系统）；无线连接键盘（标准蓝牙，预计在2013年7月采用）；简单清晰地划分主机源和后座娱乐设备；中央音量调节（耳机、扬声器）；作为HU-H控制单元至RSE控制单元的服务器，改善了功能。此外，后座娱乐设备控制单元通过以太网与高级主机（HU-H）相连。由于扩展的功能，通过以太网可以快速高质量地将大量数据传送到高级主机（HU-H）上，如图4-10-31所示。
