剖析宝马车系组合仪表及显示技术
来源:本站整理  作者:佚名  2019-01-05 09:32:59

    一、组合仪表
    1.概述
    组合仪表采用了新技术:黑色面板。这是一片在背面覆有黑色薄膜的玻璃。黑色面板包括了组合仪表的整个面积(高版本)。其余区域指示灯的图标在关闭状态下无法见到(标准型)。车速表和转速表的两个大装饰圈采用了电镀工艺。油位表和机油温度这两个小数字板区也同样如此。在关闭状态下,显示器的活动面是见不到的。

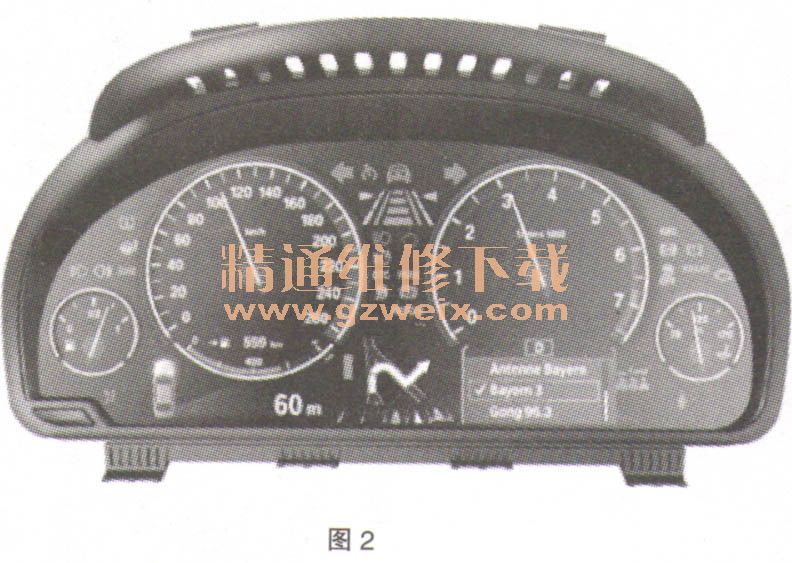

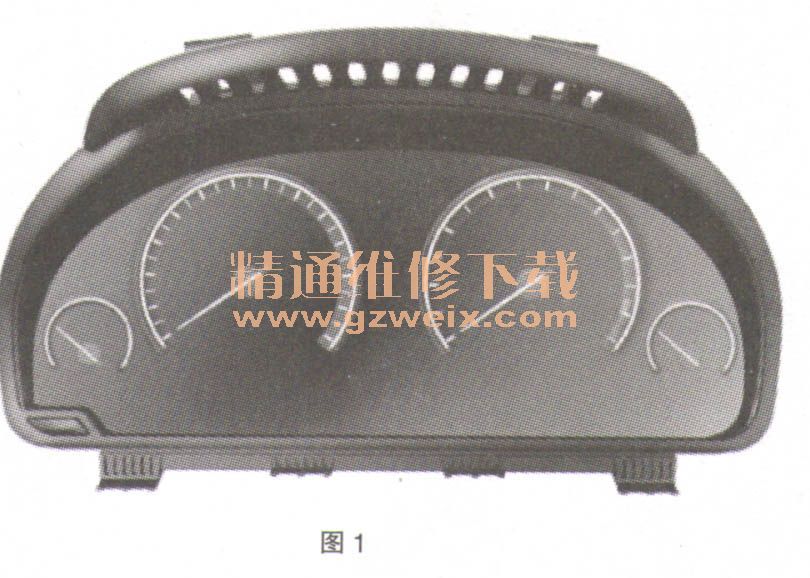

    高版本组合仪表,点火开关关闭,如图1和图2所示。



    提示:组合仪表的油耗表已改进为2012年款。采用ISTA/P2. 43. 2或更高版本编程后,能看到边缘有黄,线。这是标准装备状态。更新组合仪表不能解决问题。
    提示:在F25中图标MSA为其他颜色。在组合仪表中MSA图标根据编程情况为蓝色,而不是绿色。

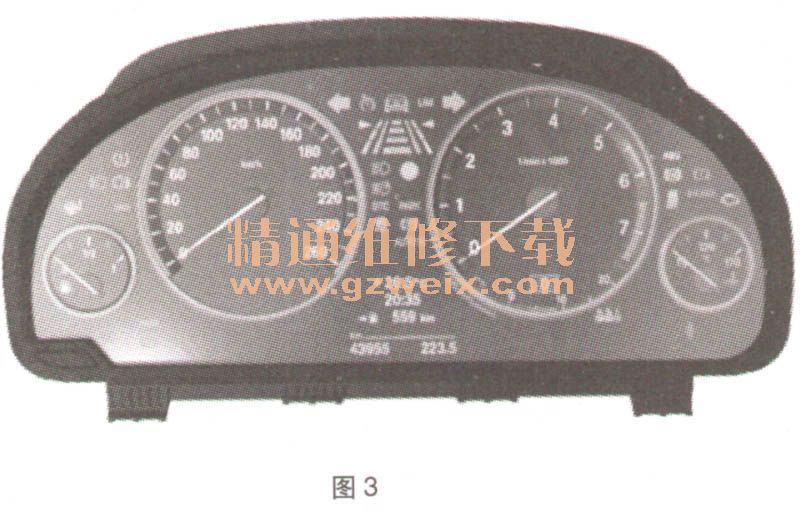

标准型组合仪表,点火开关打开,如图3所示。

    提示:在标准型中具有额外的LIM指示灯。该指示灯在出现Speed Limit Info(交通标志识别)信息时亮起。组合仪表的启动将分级进行。所挂入的挡位将根据变速箱控制系统的要求显示在组合仪表上。

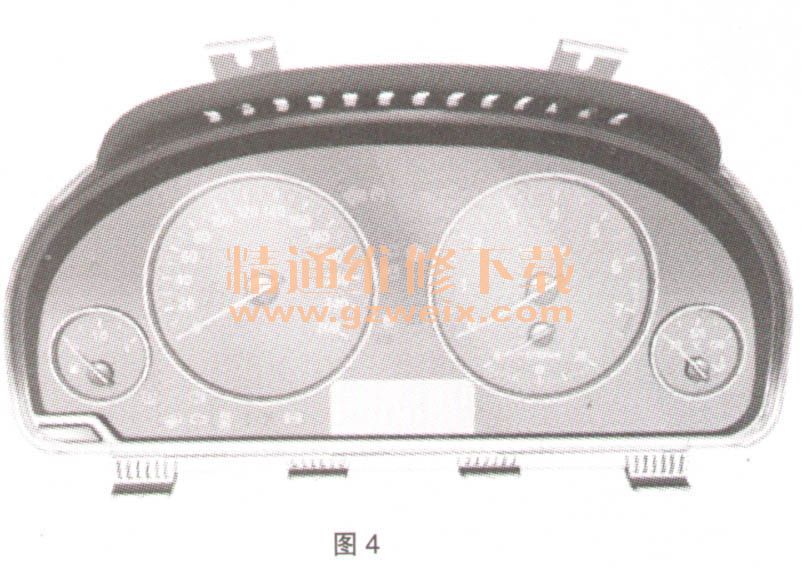

    F25:组合仪表标准型,点火开关打开,如图4所示。

  提示:使用特种装备SA6WB引入多功能组合仪表。根据所选的模式,组合仪表中的显示各不相同。可以为客户配置部分显示。为此注意相应的车主手册。因此多功能组合仪表的诊断未作更改。

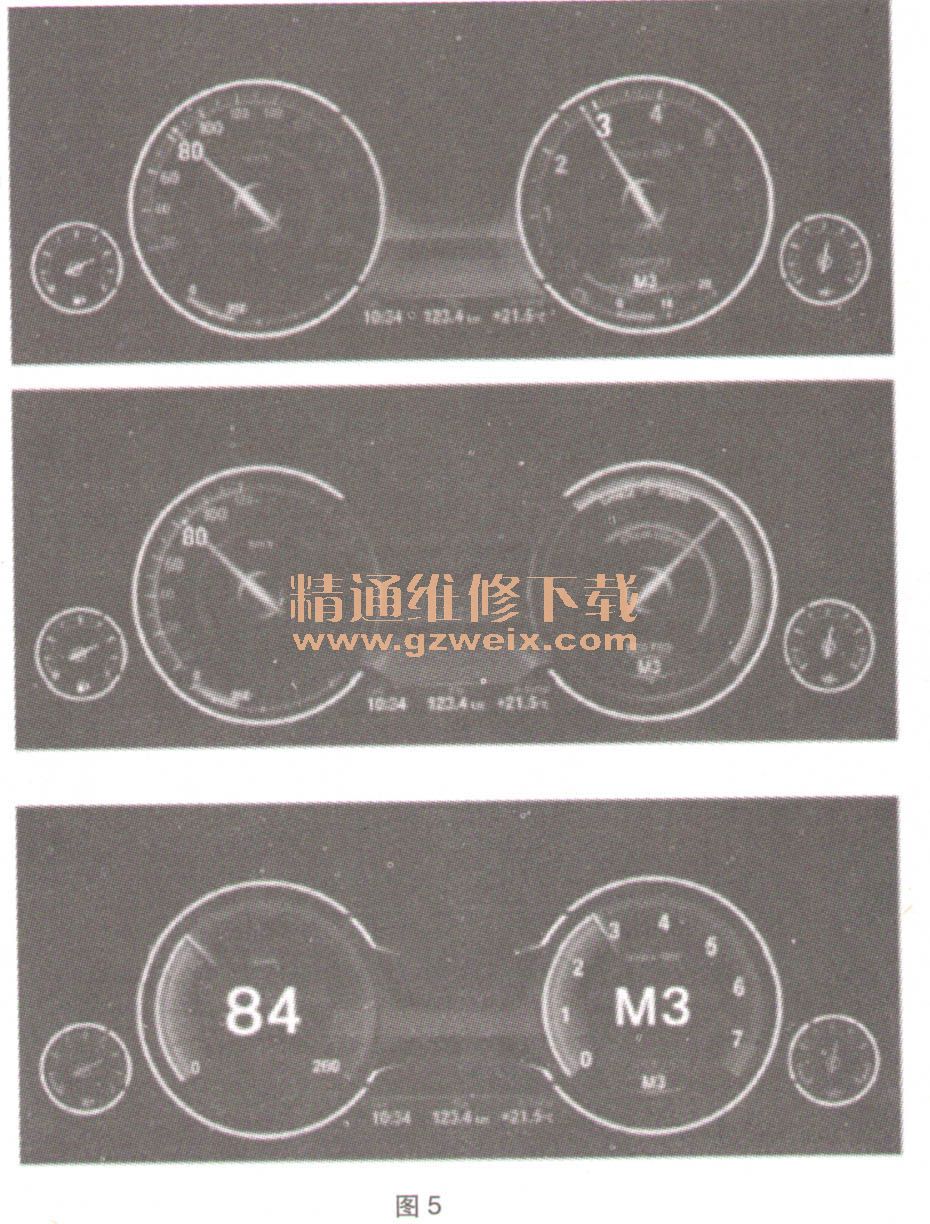

    多功能组合仪表的显示示例如图5所示。
