4．清洗液液位开关
（1）概述。清洗液液位开关将识别出清洗液罐内清洗液液位是否低于必需的水平。清洗液液位开关位于清洗液罐内下部的管状导向件内。在该管状导向件上有一个浮子。可单独更新清洗液液位开关，而无法单独更新浮子。

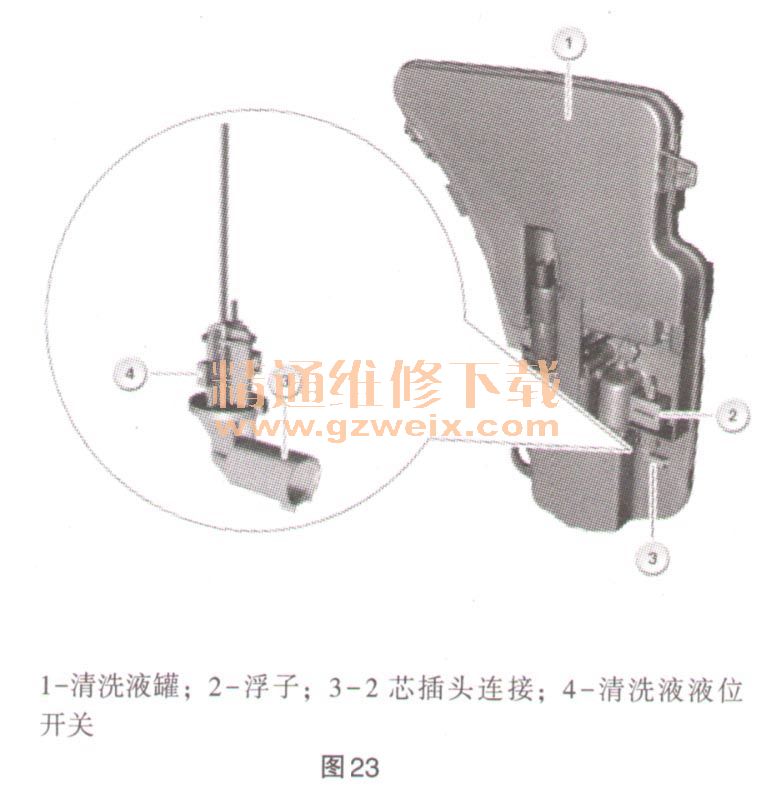

（2）功能描述。在活动浮子内有一块永久磁铁，它可触发清洗液液位开关内的簧片触头。这时，簧片触头将把浮子运动转换为电气信号。当清洗液液位超过最低位时，簧片触头是闭合的。清洗液液位开关与接线盒电子装置（JBE）或车身域控制器（BDC）相连。接线盒电子装置（JBE）或车身域控制器（BDC）通过总线系统将信号发送组合仪表（KOMBI）。组合仪表（KOMBI）输出一个检查控制信息，如图23所示。
清洗液液位开关无法识别短路或断路。断路将被视作清洗液损耗。短路将不会被识别。

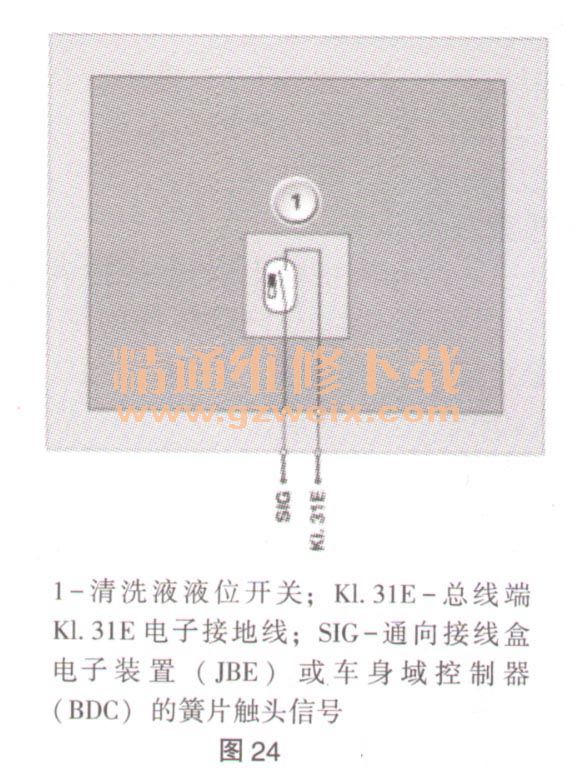

（3）结构及内部连接。簧片触头的作用如同开关一样。当触发簧片触头时，通向接线盒电子装置（JBE）或车身域控制器（BDC）的接地线断路，如图24所示：

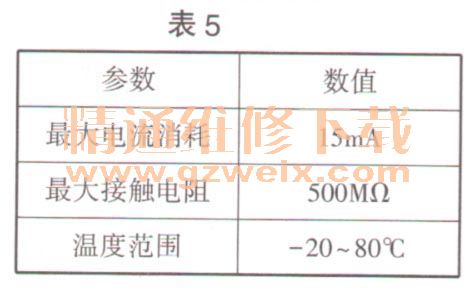

（4）标准值。清洗液液位开关的标准值见表5。
（5）诊断提示。在清洗液液位开关失效时，预计将出现以下情况。断路导致失灵，该系统表现的好像簧片触头已敞开。即使当清洗液罐中的清洗液液位超出最低液位时，清洗液液位的检查控制图标也会亮起。
短路导致失灵，该系统表现的好像簧片触头已关闭。即使当清洗液罐中的清洗液液位低于最低液位或清洗液罐已空时，清洗液液位的检查控制图标也不会亮起。
