奥迪e-tron应急救援指南
来源:汽车维修与保养  作者:佚名  2021-09-25 07:43:42

3.电力电子装置

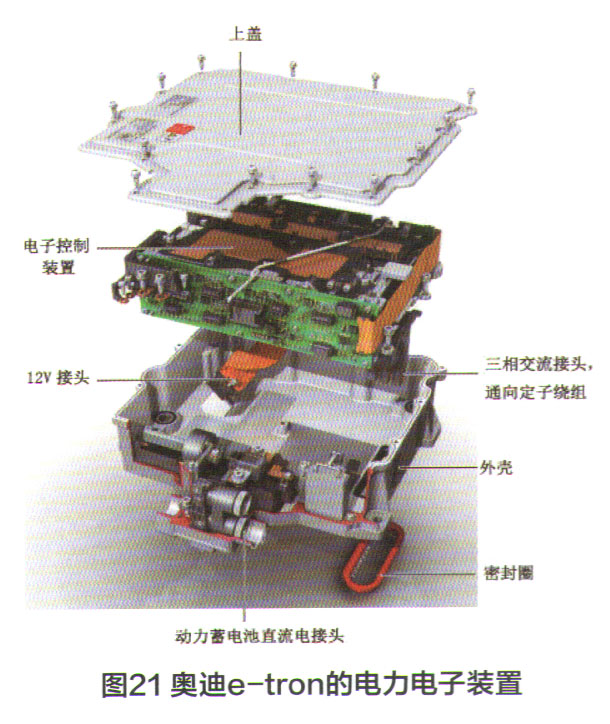

    电力电子装置是驱动电机的控制单元,电力电子装置的任务是为驱动电机提供必要的三相电流。例如在奥迪e-tron纯电动汽车中,电力电子装置直接安装在驱动电机上,并通过三相供电连接。在电力电子装置内部,动力蓄压电池提供的直流电转化为三相交流电。奥迪e-tron的电力电子装置如图21所示。
4.驱动电机
    在混合动力汽车(HEV)中,驱动电机位于发动机和变速器之间,为驱动车辆提供额外的动力。驱动电机取代了发动机的传统启动机以及传统的交流发电机,并用于为动力蓄电池充电。

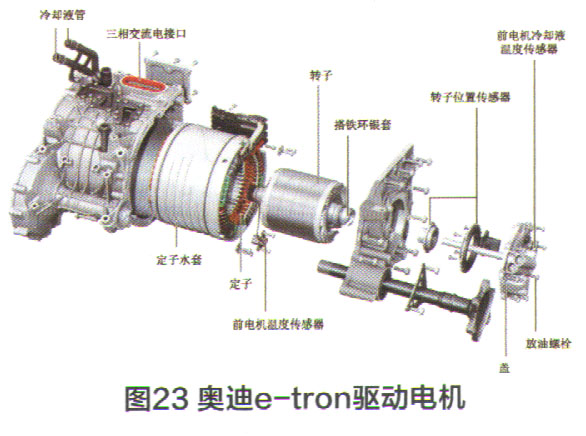

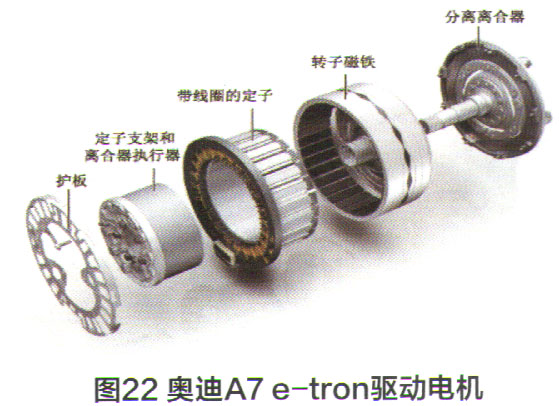

    驱动电机的运行状态由发动机控制单元和电力电子系统控制,以管理动力驱动的效率。如果电机控制单元检测到驱动电机的功率足以驱动车辆,则关闭发动机。对于纯电动汽车(BEV)而言,由驱动电机执行完整的驱动和能量回收。奥迪Q7 e-tron的驱动电机如图22所示。奥迪e-tron纯电动汽车的驱动电机如图23所示。

5.电动空调压缩机

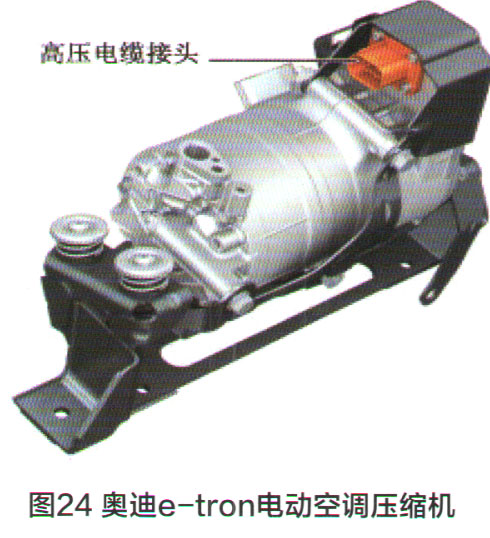

    电动空调压缩机集成在高压系统中。高压电缆将其连接到纯电动汽车的高压系统。车辆处于电动行驶或静止状态时,电动空调压缩机的功能是给乘客舱制冷,必要时冷却动力蓄电池。注意驻车空调工作时,高压系统处于激活状态,高压元件带电。奥迪e-tron纯电动汽车的电动空调压缩机如图24所示。
6.高压加热器

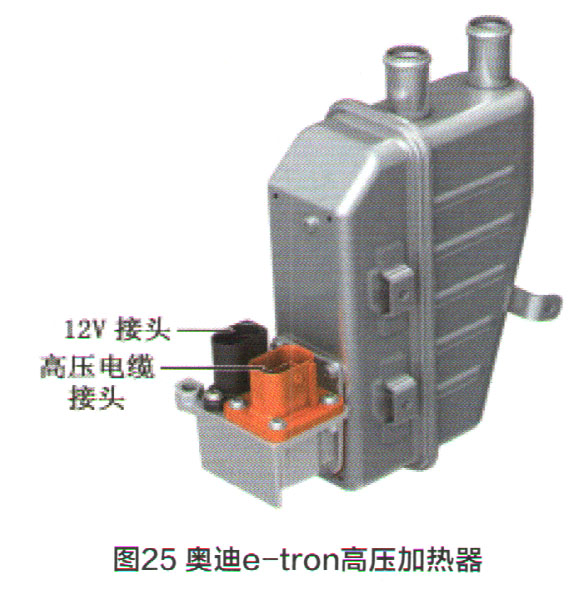

    高压系统中的另一个辅助装置是高压加热器。车辆处于电动行驶或静止状态时,高压加热的功能是加热乘客舱,必要时加热动力蓄电池。同样注意驻车空调工作时,高压系统处于激活状态,高压元件带电。奥迪e-tron纯电动汽车的高压加热器如图25所示。
7.动力蓄电池充电器

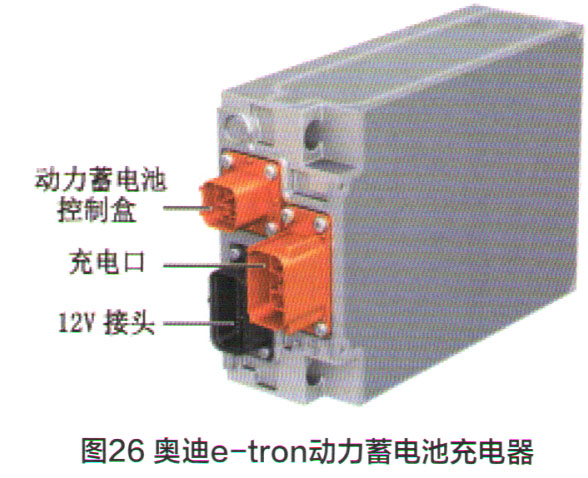

    动力蓄电池充电器通常安装在靠近充电口的前部或后部。纯电动汽车(BEV)也可以有多个充电器,因此就有多个充电口。充电电流通过线圈感应传输到高压系统。这意味着车载交流网络和车辆中的高压系统之间没有导电连接。奥迪e-tron纯电动汽车的动力蓄电池充电器如图26所示。
