奥迪e-tron应急救援指南
来源:汽车维修与保养  作者:佚名  2021-09-25 07:43:42

8.变压器

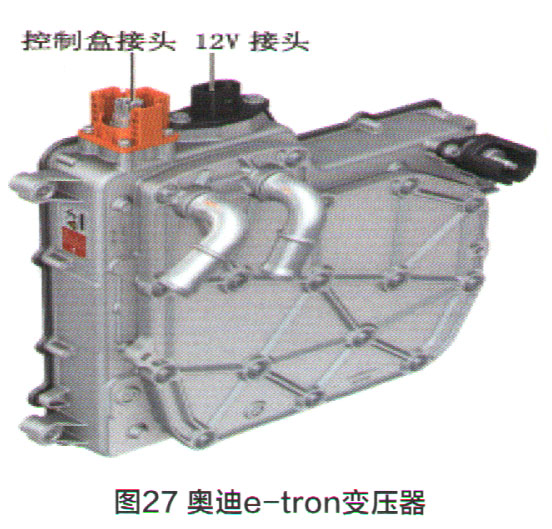

    变压器将动力蓄电池的直流电压转换为车载电气系统的12V直流电压,传输通过线圈感应进行。这意味着高压系统与12V汽车电气系统之间没有导电连接。变压器的功率高达3kW。车辆长时间静止不动时,如果动力蓄电池的电能充足,则12V蓄电池会由动力蓄电池充电。此充电过程会自动开始。高压系统处于激活状态,高压元件带电。奥迪e-tron纯电动汽车的变压器如图27所示。
9.高压电缆和接头
    带有高压接头的高压电缆将动力蓄电池与前机舱中的其他高压元件连接,或者将电力电子装置、驱动电机、电动空调压缩机、高压加热器、充电器以及变压器等高压元件之间连接。

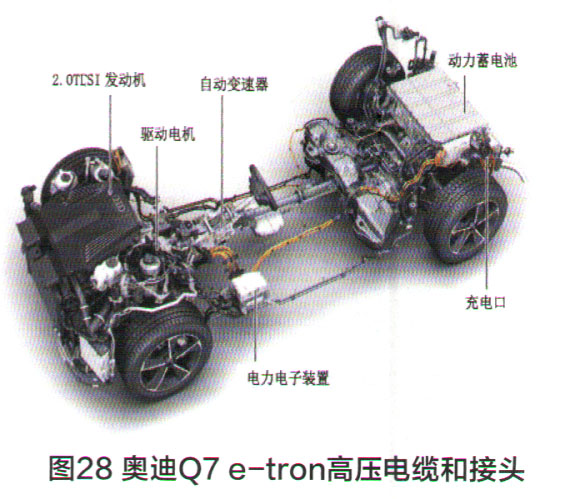

    高压电缆安装在乘客舱外,例如位于车辆下方或前机舱内。在可见区域内,所有高压电缆和插入的高压接头都有橙色绝缘层。此外,附加的盖子和软管可保护高压电缆免受损坏。与12V车载网络相比,高压系统与车辆底盘电气隔离。奥迪Q7 e-tron的高压电缆和接头如图28所示。
10.警告标签
    除高压电缆外,所有高压元件都标有明确的警告标签。基本警告标签类型如下所示。带高压电警告标签如图29所示,表示切勿触碰高压元件,有危险。高压元件警告标签如图30所示,表示高压元件有危险,不能拆卸盖子。动力蓄电池标签如图31所示,表示动力蓄电池基本信息。
