奥迪e-tron应急救援指南
来源:汽车维修与保养  作者:佚名  2021-09-25 07:43:42

(1)通过救援断开点断开高压系统

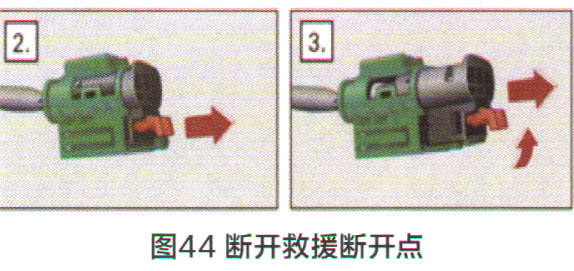

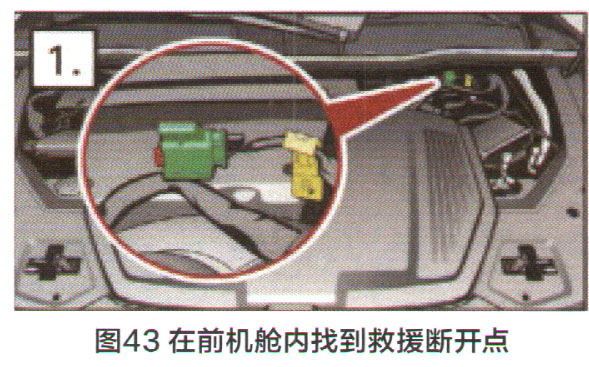

    通过救援断开点断开高压系统的步骤包括:①参见救援数据表,在前机舱内找到救援断开点,如图43所示。②拔出救援断开点上的红色卡扣。③在压住红色卡扣的同时拉出黑色插头直至其锁定,如图44所示。

(2)通过拔出熔丝断开高压系统

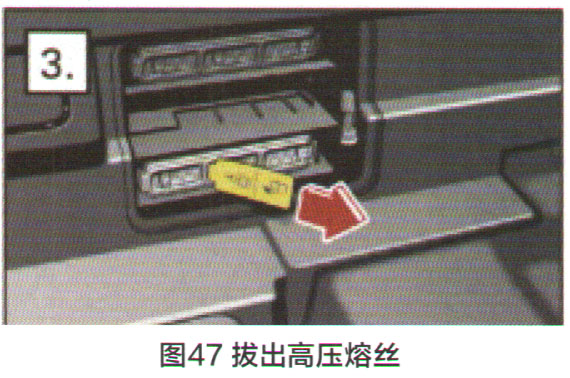

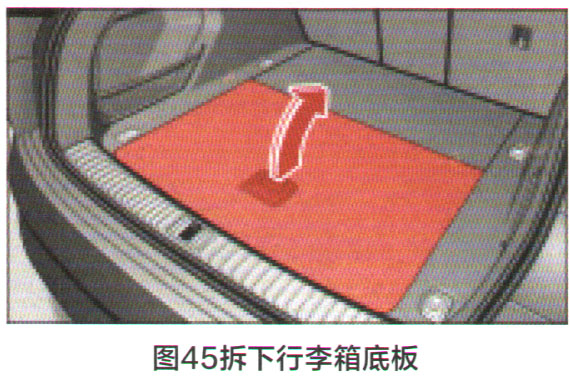

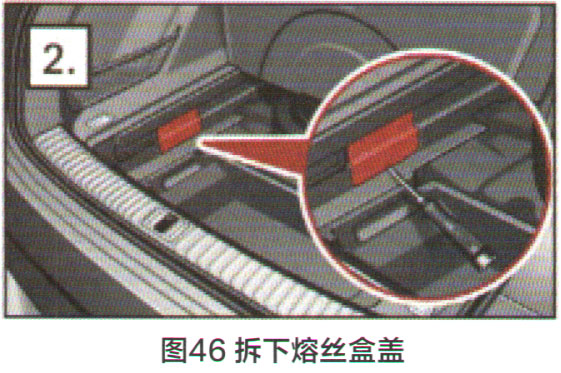

    通过拔出熔丝断开高压系统的步骤包括:①参见救援数据表,在行李箱内找到救援断开熔丝的位置,拆下行李箱底板,如图45所示。②拆下熔丝盒盖,如图46所示。③识别并拔出高压熔丝,如图47所示。奥迪e-tron纯电动汽车和奥迪A8LTFSle插电式混合动力汽车等新上市车型使用这种方法。


(3)断开奥迪Q5 hybrid、A6 hybrid、A8hybrid的高压维修开关

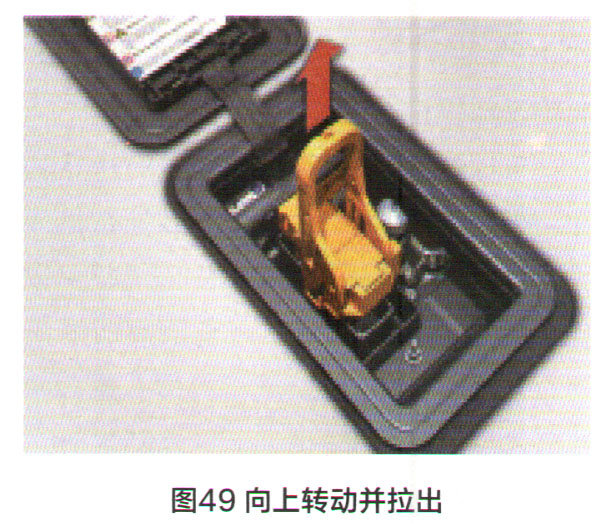

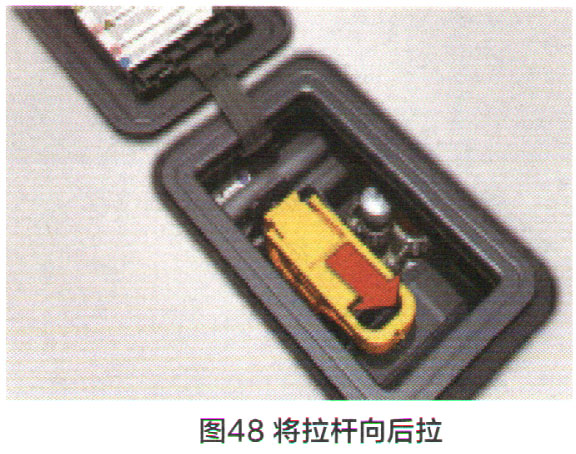

    奥迪Q5 hybrid. A6 hybrid、A8hybrid配置高压维修开关,与其他奥迪节能与新能源汽车的高压维修断开插头不同。这个高压维修开关位于行李箱地板中间,必须先打开翻盖,再取下下面的橙色橡胶保护帽。确切位置可以在救援数据表中找到。图48和图49显示了该高压维修开关的操作步骤。首先将拉杆向后拉,然后向上

(4)断开12V蓄电池

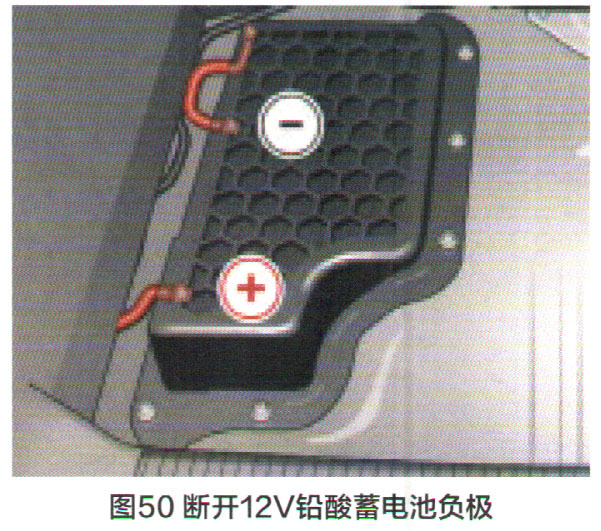

    为了将奥迪节能与新能源汽车的电源完全断开,解除高压后,必须断开12V铅酸蓄电池,如图50所示。可以从救援数据表中获取12V蓄电池的位置。如果要完全断开12V蓄电池,必须断开接地负极,否则有短路的风险。同时要防止接地负极再次连接。如果12V蓄电池已经断开,则应检查车辆是否确实无电压。危险警告灯或车内照明的熄灭可以作为一个标志。
(5)断开轻度混合动力汽车(MHEV)的12V/48V锂离子蓄电池
    对于带有48V车载电源的车辆,如果发生涉及安全带预紧器或安全气囊启动的事故,48V车辆电气系统会自动断开。如果发生涉及安全带张紧器或安全气囊启动的事故,也会自动断开轻度混合动力汽车(MHEV)的12V锂离子蓄电池
    在所有其他情况下,除了断开12V铅酸蓄电池外,还必须断开12V或48V锂离子蓄电池,以断开车载电源。断开蓄电池前,先关闭点火开关。

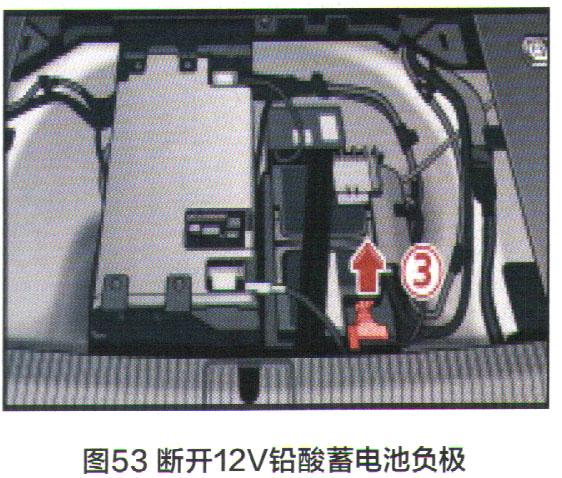

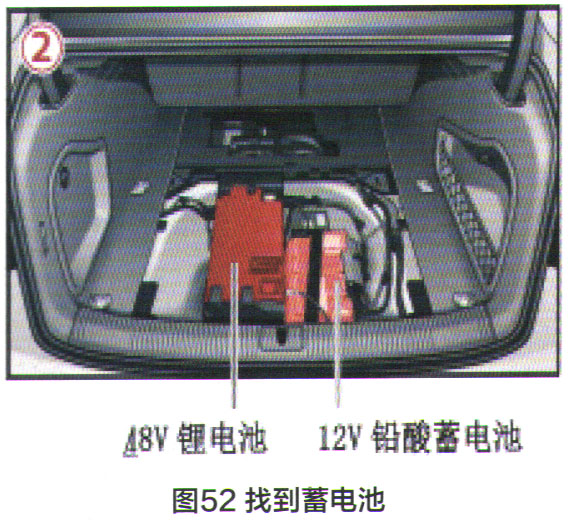

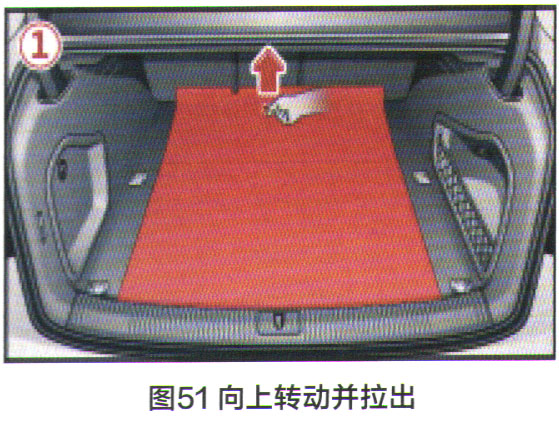

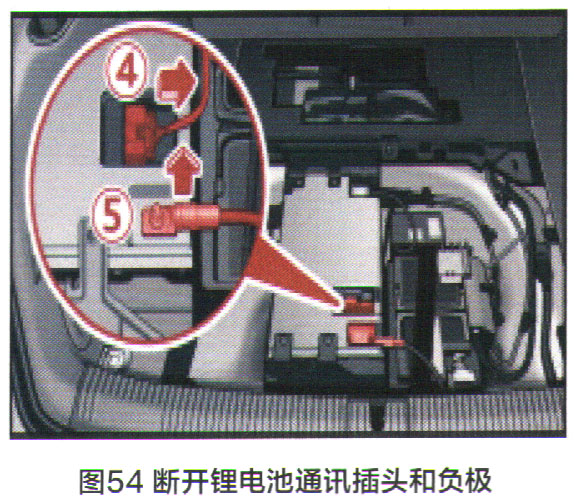

注意为了减少电弧的危害,建议采用以下步骤。以奥迪A4L为例,参照救援数据表,找到蓄电池后,第一步是断开12V铅酸蓄电池的负极。第二步再断开铿离子蓄电池,先断开通讯插头,再断开负极,如图51-54所示。对于48V锂离子蓄电池,负极断开时存在电弧残留风险。



5.取消车辆充电
    如果连接到充电站的车辆发生事故,则无法确保充电过程中断。应通过从充电站拔下充电枪,确保充电过程的中断。奥迪e-tron纯电动汽车的充电插口/翻板位于前轮翼子板处,交流充电口在驾驶员侧,直流充电口在乘客侧。为了将充电电缆与车辆分离,需要执行以下工作步骤。
