奥迪e-tron应急救援指南
来源:汽车维修与保养  作者:佚名  2021-09-25 07:43:42


四、救援指南
1.救援数据表

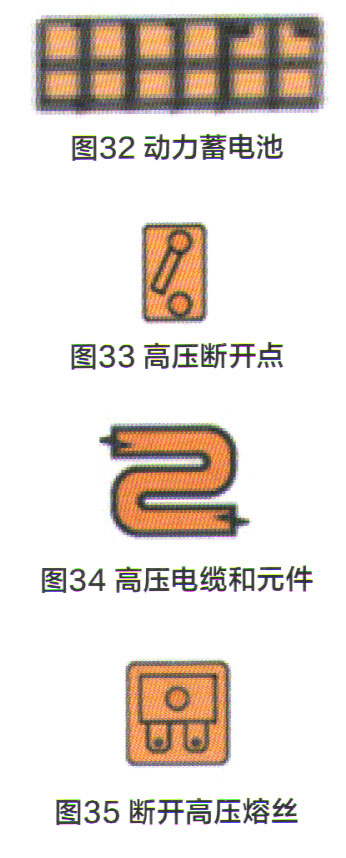

    救援数据表中描述了车辆的特定功能。奥迪节能与新能源汽车的救援数据表可能包含有关车辆操作的附加信息。可以在救援数据表中找到这些车辆高压系统的断开步骤。除了传统汽车救援数据表中通常包含的图示外,奥迪节能与新能源汽车的救援数据表还标明了动力蓄电池的位置、动力蓄电池与前机舱之间的高压电缆、其他高压元件以及用于解除高压系统的装置。奥迪节能与新能源汽车救援数据表中使用的高压专用符号如图32~35所示。
2.顶视图和侧视图

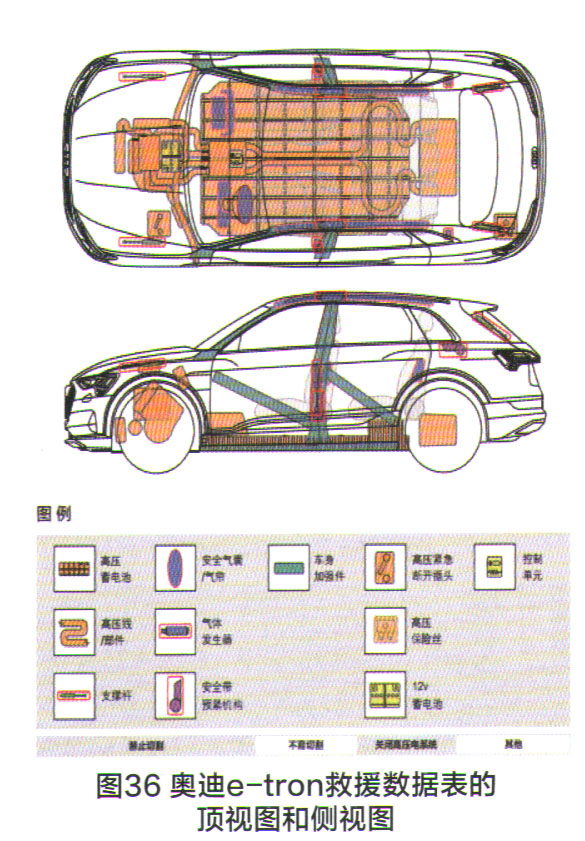

    救援数据表第一页示意图是顶视图和侧视图,奥迪e-tron纯电动汽车救援数据表的顶视图和侧视图如图36所示,除了这些顶视图和侧视图,救援数据表需要包括更多页面,包括如何停放车辆、关闭点火开关、解除高压系统、断开12V和48V蓄电池、断开充电电缆等内容。
3.停放车辆

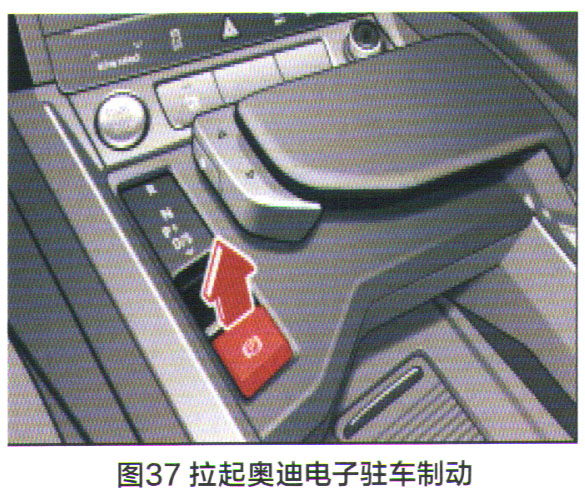

   (1)车辆停稳后,轻轻向上拉电子驻车制动器按钮,如图37所示。电子驻车制动器按钮通常位于换挡杆附近。
