2013~2016年路虎揽胜新运动版(L494)(Range Rover Sport)(5.0T 508PS)发动机正时校对方法
来源:本站整理  作者:佚名  2018-05-29 07:19:19


    14如果可变气门正时(VVT)装置受到震动或跌落,则必须更换可变气门正时装置。与可变气门正时装置一起拆下正时链条,如图3-256。

    15拆下如图3-257部件。

    16拆除摩擦垫圈,如图3-258。

(2)安装方法。
    ①安装新摩擦垫圈,如图3-259。

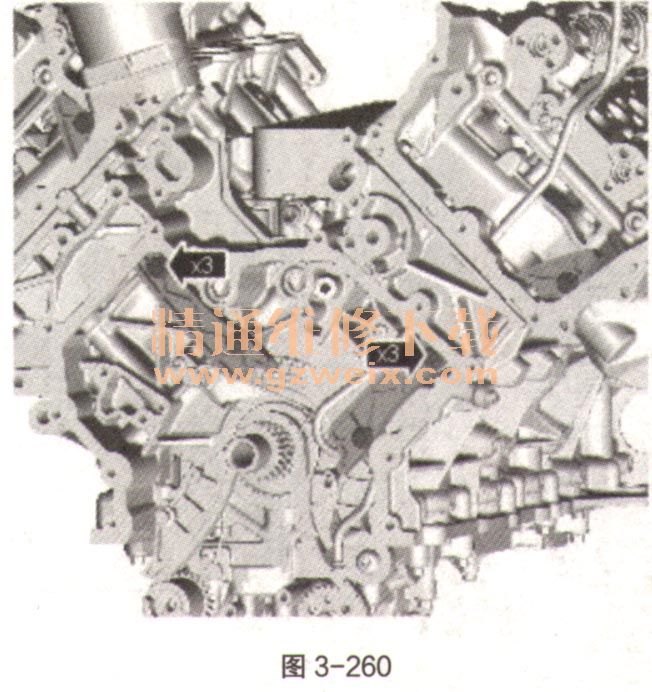

    ②拧紧如图3-260部件。扭矩:12N·m。

    ③将专用工具安装在左侧汽缸组凸轮轴上,如图3-261。专用工具:303-1452扭矩:10N·m。

    ④如果位置不在如图3-262的位置,小心旋转凸轮轴。

    ⑤将专用工具303-1445安装到凸轮轴的后部,确保键槽正确定位到每个凸轮轴的每个槽中,如图3-263。

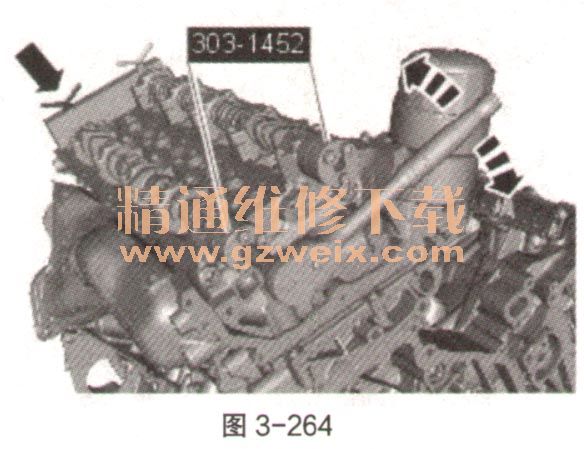

    ⑥切勿过度旋转凸轮轴。用手指拧紧蝶形螺母,如图3-264。如未遵守这一指令可能造成部件损坏。使用合适的工具,小心顺时针滚动凸轮轴,然后逆时针滚动。旋转专用工具锁定螺母,直至凸轮轴中没有移动空间为止。重复步骤③~⑥,安装其他汽缸盖上的凸轮轴。

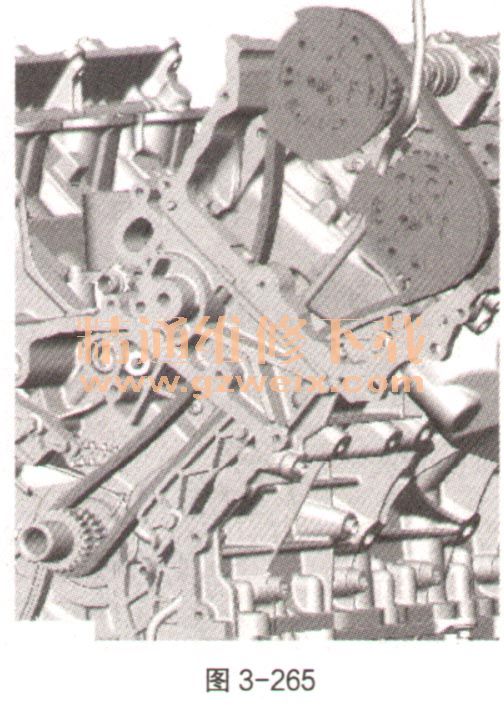

    ⑦不要让凸轮轴旋转。如果可变气门正时(VVT)装置受到震动或跌落,则必须更换可变气门正时装置。在此阶段不要拧紧。与可变气门正时(VVT)装置一起安装正时链条,如图3-265。
