（四）正时驱动部件拆卸和安装（Tsubaki正时驱动）
   （1）拆卸方法。检查所有正时部件磨损情况，必要时安装新的部件。注意：图中可能出现一些变化，但是重要信息是正确的。
    ①断开蓄电池接地电缆。
    ②确保采用车轴支架支撑好车辆。举升并支撑好车辆。
    ③拆下如图3-246部件。

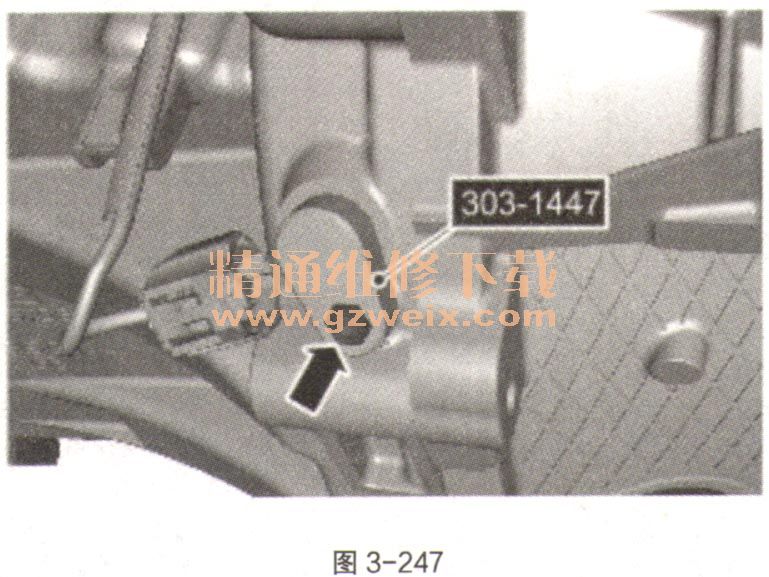

    ④仅顺时针旋转曲轴。安装专用工具，如图3-247。

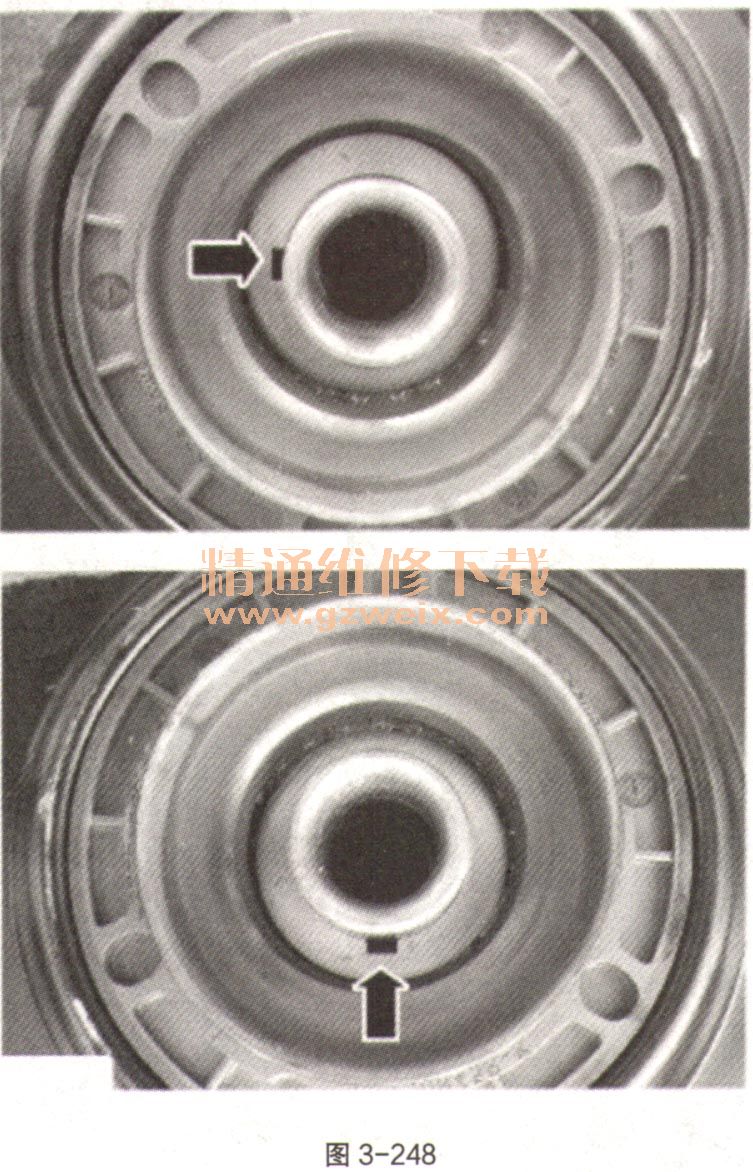

    ⑤如果记下的半圆键位置是处于9点钟的位置，则必须安装新的挠性盘。如果半圆键处于6点钟位置，则继续执行下一步骤，如图3-248。记下曲轴半圆键的位置。

    ⑥拆下正时盖。

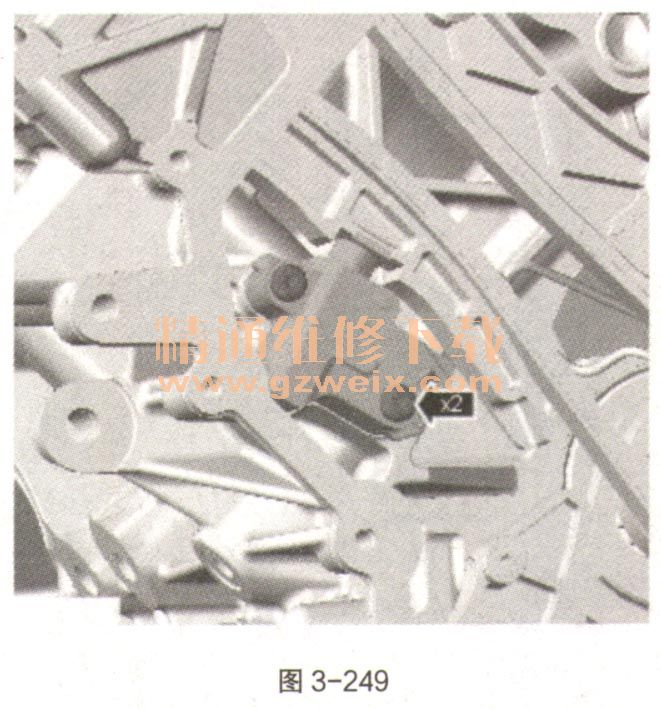

    ⑦拆下如图3-249部件。

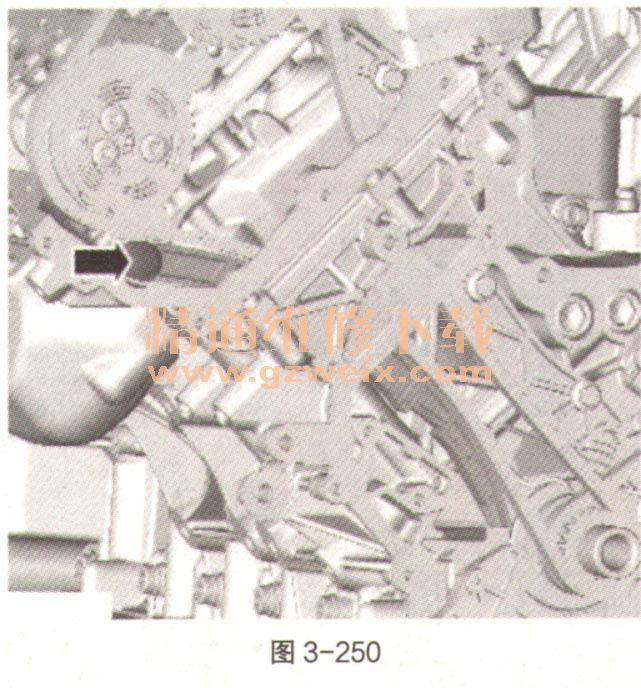

    ⑧拆下如图3-250部件。

    ⑨拆下如图3-251部件。

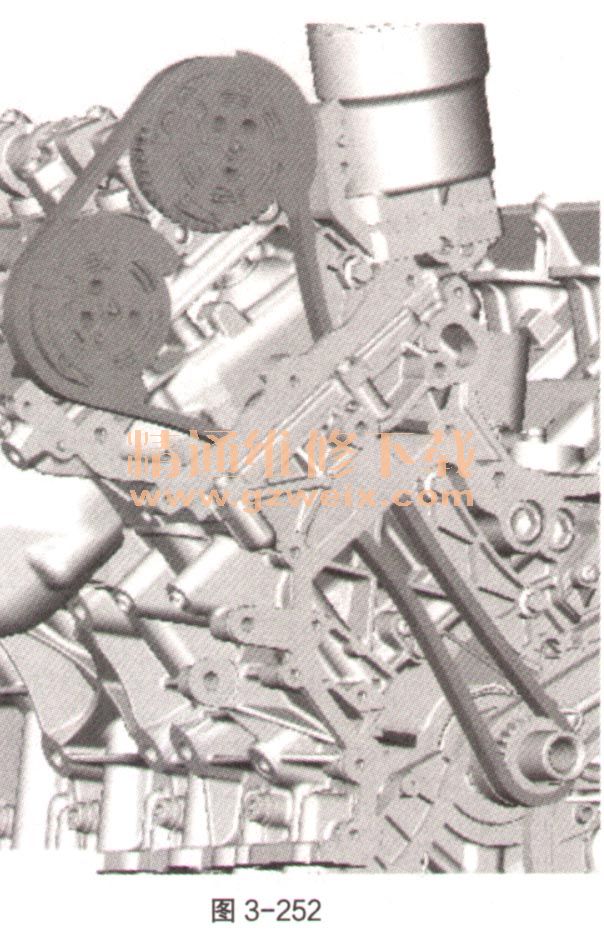

    ⑩如果可变气门正时（VVT）装置受到震动或跌落，则必须更换。与可变气门正时装置一起拆下正时链条，如图3-252。

    11拆下如图3-253部件。

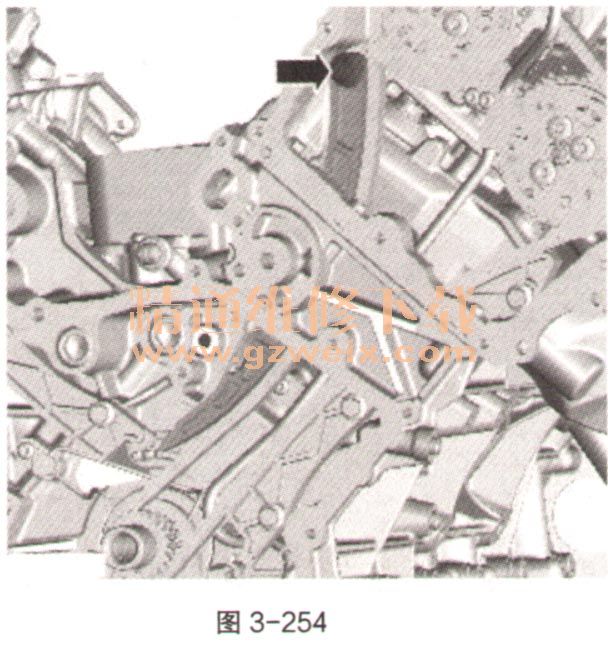

    12拆下如图3-254部件。

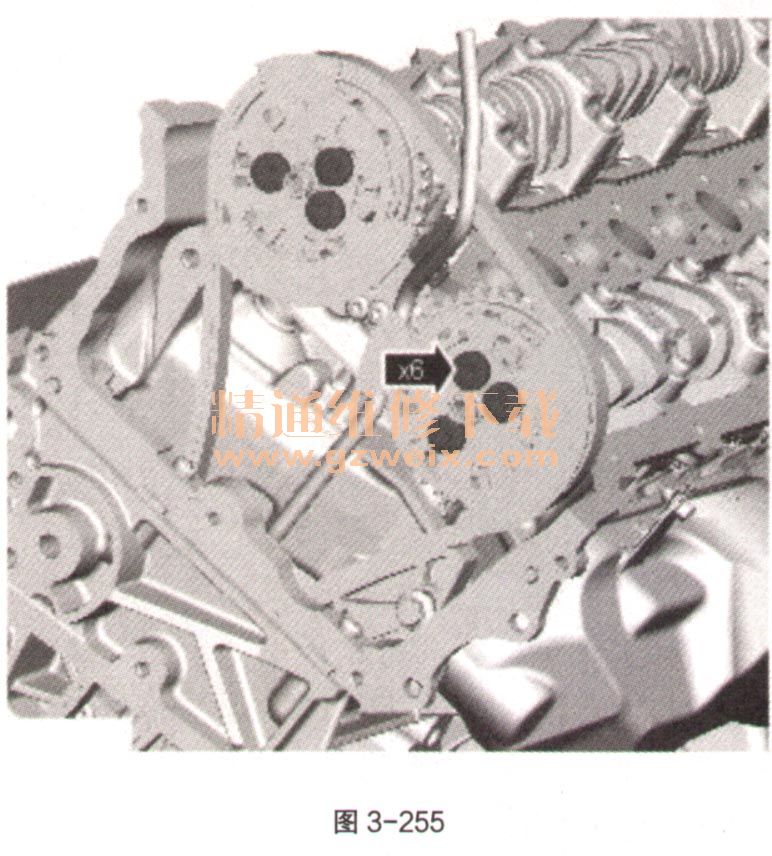

    13拆下如图3-255部件。
