2013~2016年路虎揽胜新运动版(L494)(Range Rover Sport)(5.0T 508PS)发动机正时校对方法
来源:本站整理  作者:佚名  2018-05-29 07:19:19



   (三)正时驱动部件拆卸和安装(INA正时驱动)
   (1)拆卸方法。检查所有正时部件磨损情况,必要时安装新的部件。本程序中的拆除步骤可能包含安装细节。各说明中可能会出现某些差异,但基本信息是正确的。
    ①断开蓄电池接地电缆的连接。
    ②确保采用车轴支架支撑好车辆。抬起并支撑车辆。
    ③拆下正时盖。

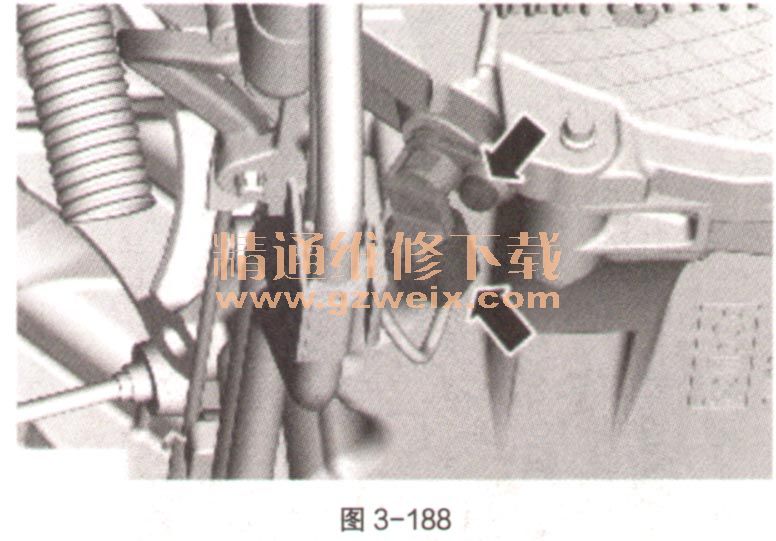

    ④拆下如图3-188的部件。

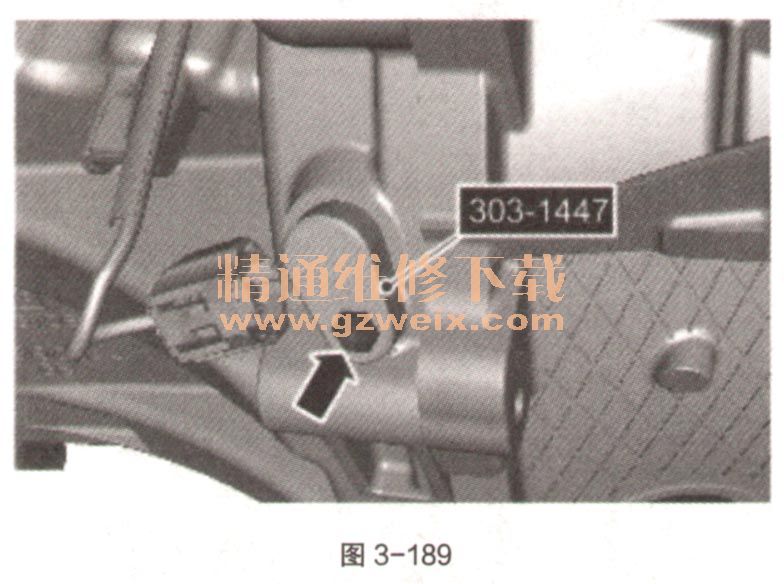

    ⑤仅顺时针旋转曲轴。安装专用工具,如图3-189。专用工具:303-1447。

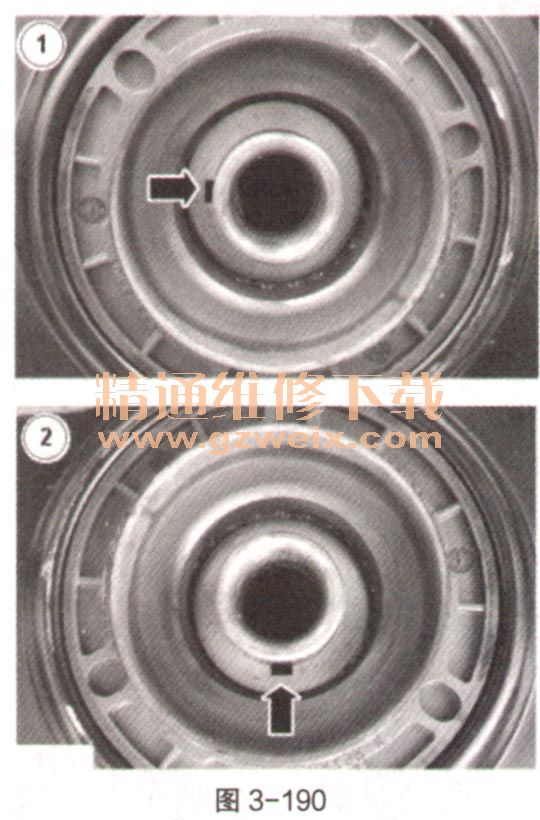

    ⑥如果记下的半圆键位置是处于9点钟的位置,则必须安装新的挠性盘。如果半圆键处于6点钟位置,则继续执行下一步骤,如图3-190。记下曲轴半圆键的位置。

    ⑦拆下如图3-191的部件:

    ⑧拆下如图3-192的部件。

    ⑨拆下如图3-193的部件。

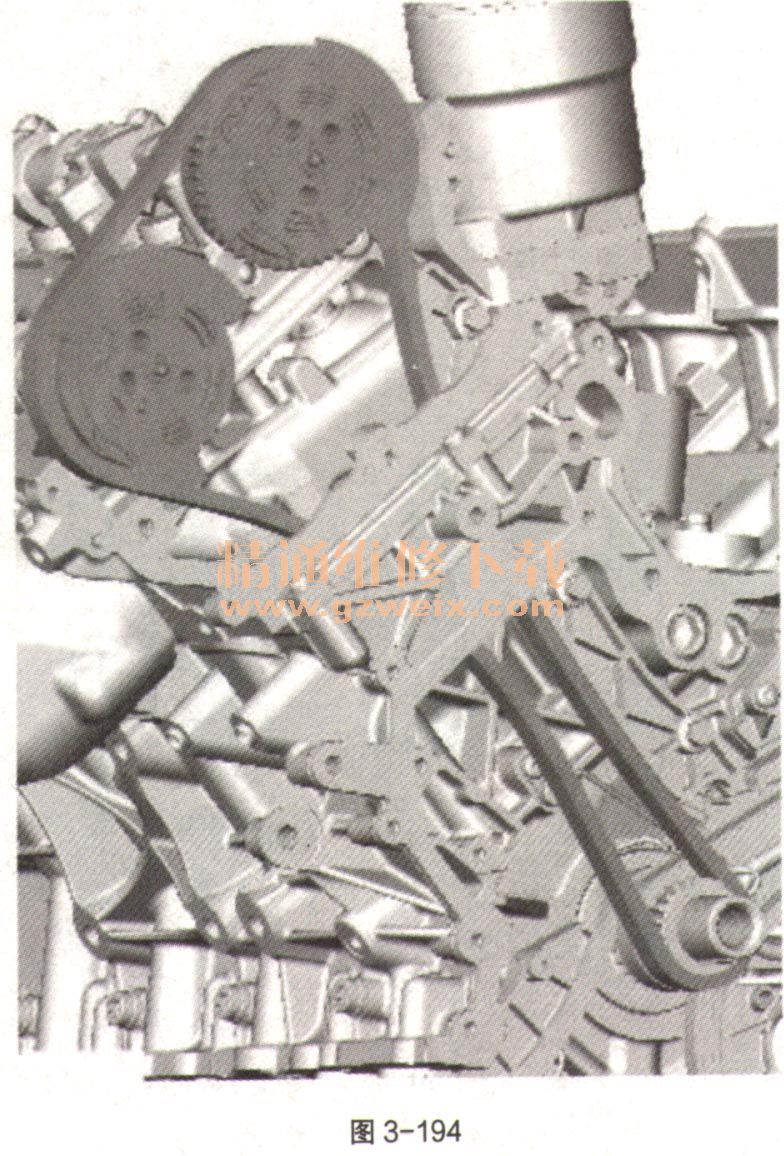

    ⑩如果可变气门正时(VVT)装置受到震动或跌落,则必须更换。与可变气门正时装置一起拆下正时链条,如图3-194。

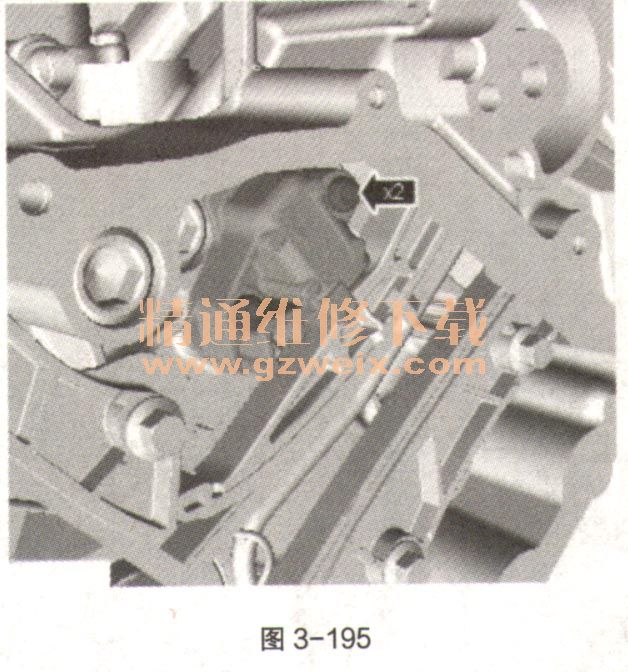

    11拆下如图3-195的部件。

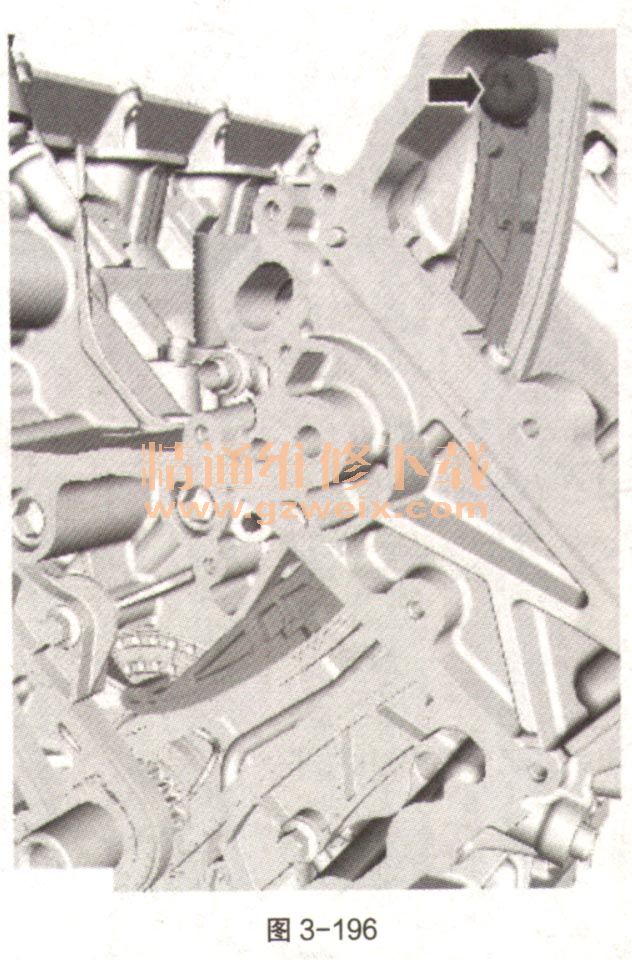

    12拆下如图3-196的部件。

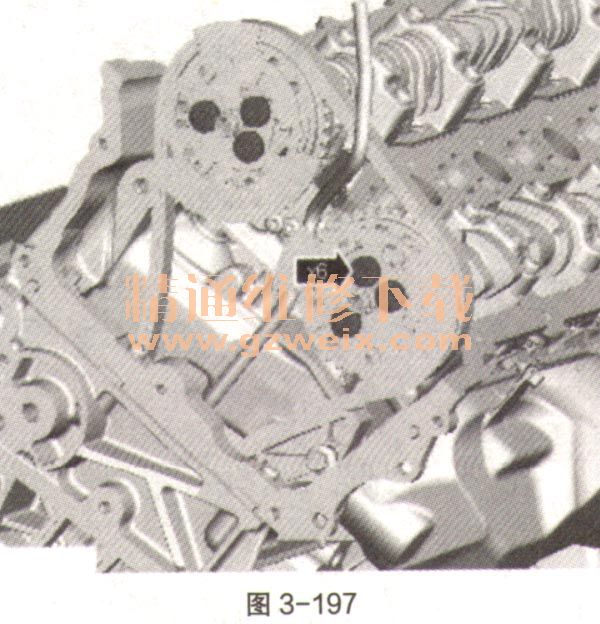

    13拆下如图3-197的部件。

    14如果可变气门正时(VVT)装置受到震动或跌落,则必须更换可变气门正时装置。与可变气门正时装置一起拆下正时链条,如图3-198。
