2013~2016年路虎揽胜新运动版(L494)(Range Rover Sport)(5.0T 508PS)发动机正时校对方法
来源:本站整理  作者:佚名  2018-05-29 07:19:19

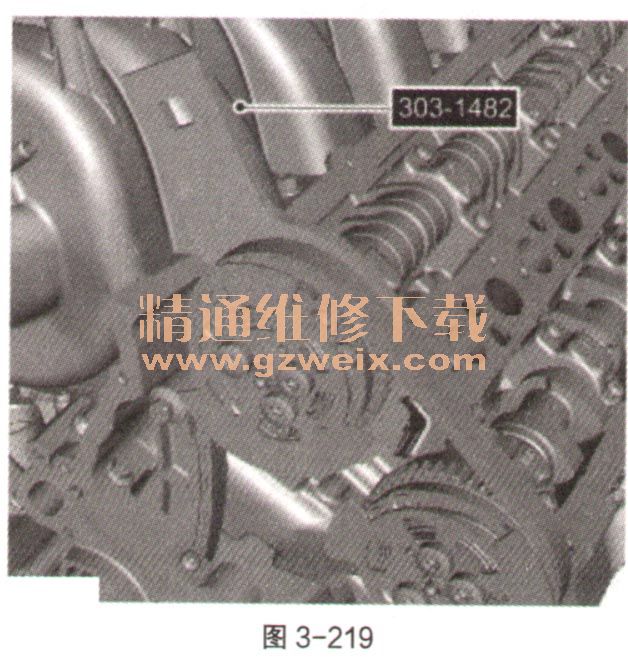

    20安装专用工具,如图3-219。专用工具:303-1482。

    21向专用工具端部施加扭矩。确保按图3-220将扭矩扳手与专用工具对齐。把扭矩扳手安装到专用工具上。扭矩:35N·m。

    22在拧紧可变气门正时螺栓时确保拧紧扳手不移动,如图3-221。确保首先拧紧排气可变气门正时装置螺栓。扭矩:32N·m。专用工具:303-1482。

    23安装机油吸入管。扭矩:10N·m。
    24安装如图3-222部件。

    25安装如图3-223部件。

    26抬起并支撑发动机,然后安装专用工具,如图3-224。专用工具:303-1482。

    27向专用工具端部施加扭矩。确保按图3-225将扭矩扳手与专用工具对齐。把扭矩扳手安装到专用工具上。扭矩:35N·m。

    28在拧紧可变气门正时螺栓时确保拧紧扳手不移动,如图3-226。确保首先拧紧进气可变气门正时装置螺栓。扭矩:32N·m。

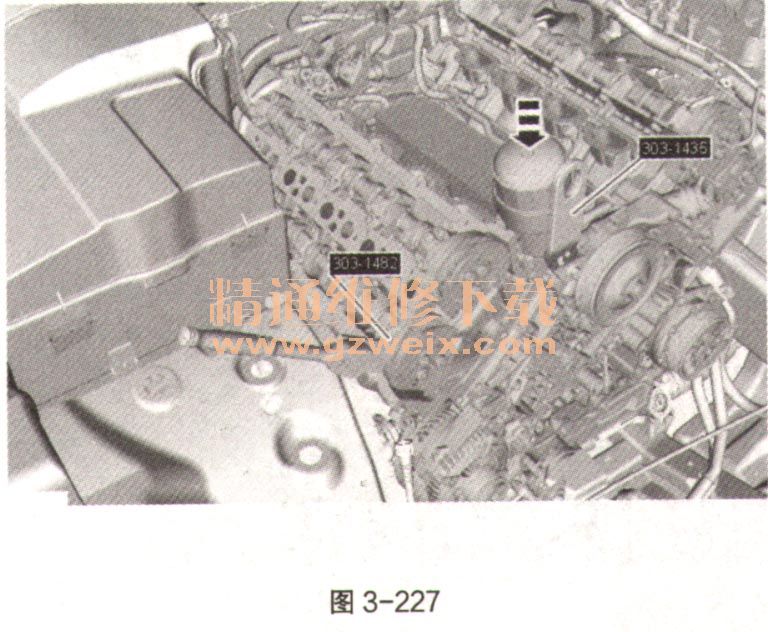

    29拆除专用工具并降低发动机,如图3-227。专用工具:303-1482。

    30拧紧如图3-228部件。扭矩:100N·m。
