二轮电动车车架设计技术研究(2)
来源:摩托车技术  作者:佚名  2018-05-30 07:57:33

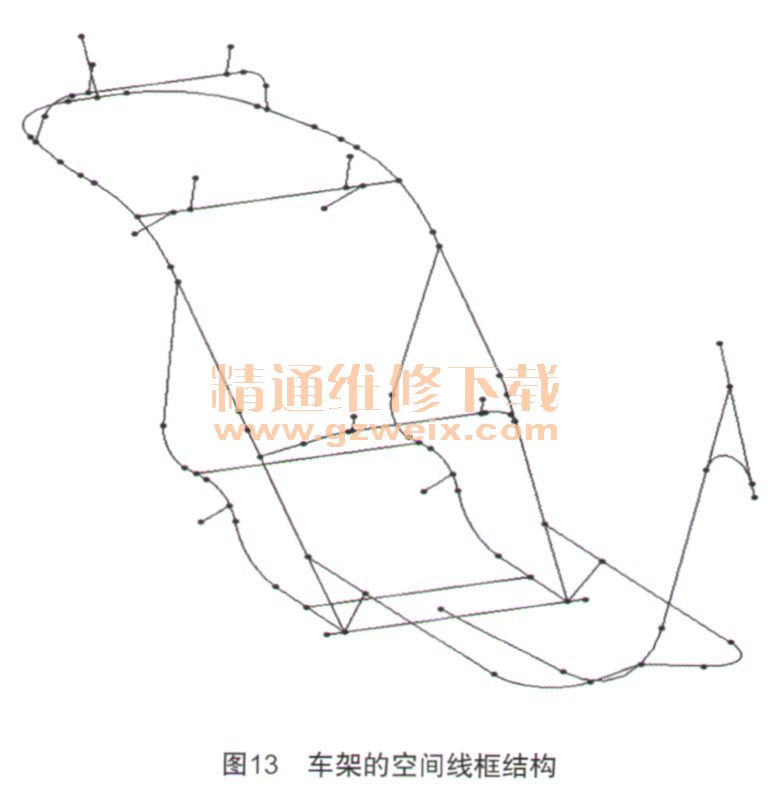

    根据车架在3种工况下的结构拓扑结果,可以很清晰的确认车架的空间结构形式,进而构造出合理的车架结构布局,其空间结构线框如图13所示。

    根据3.3.4.5车架的线框结构,导入有限元分析模型,对线框赋予任意形式的梁单元,根据3.3.3中拓扑载荷工况进行有限元计算,求出各线框构件的弯矩和扭矩,进而根据公式:

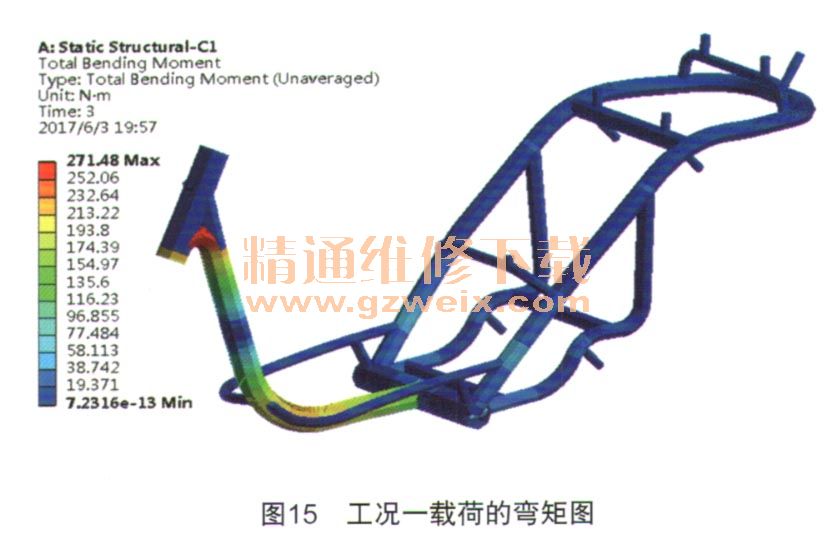

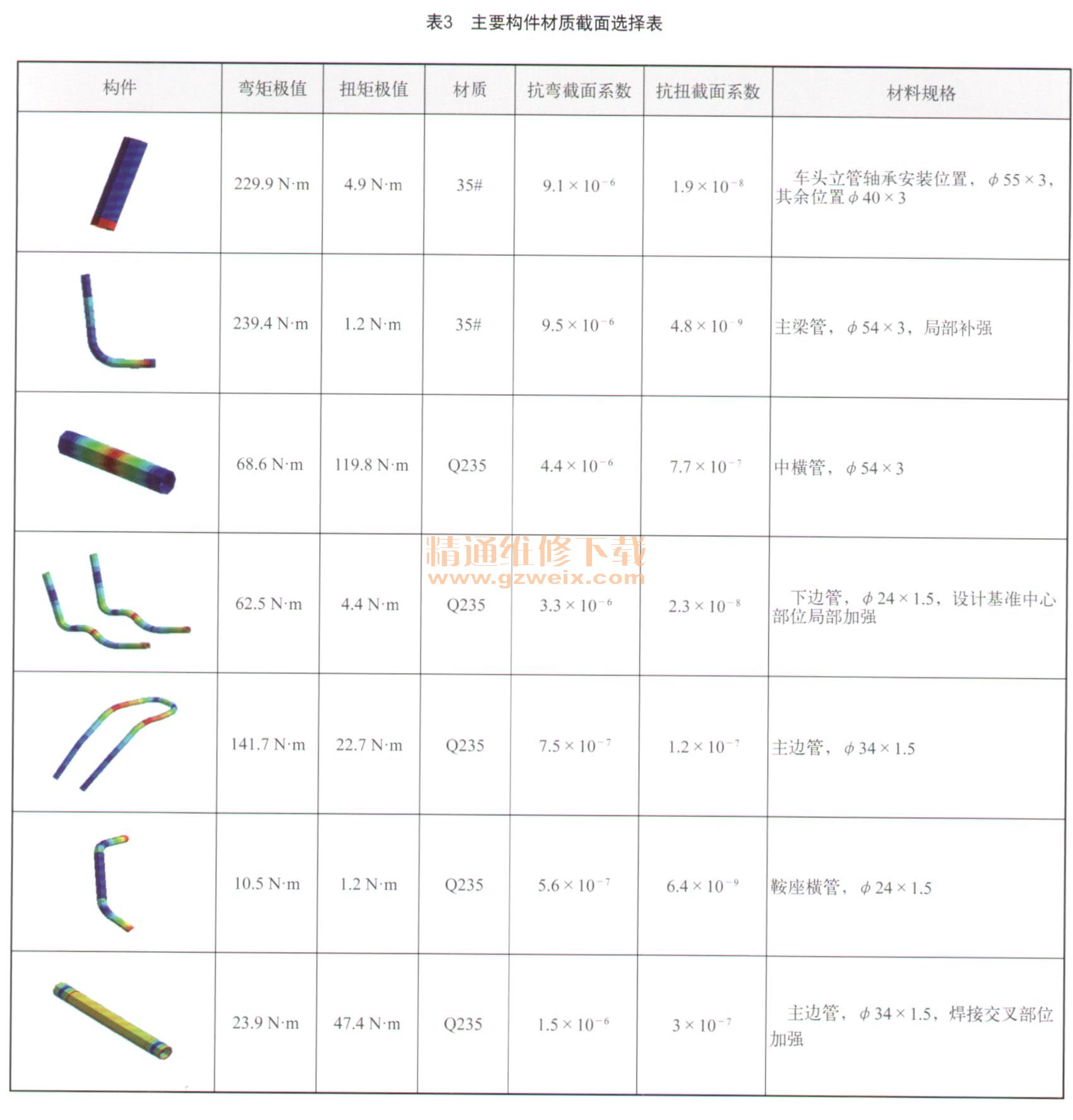

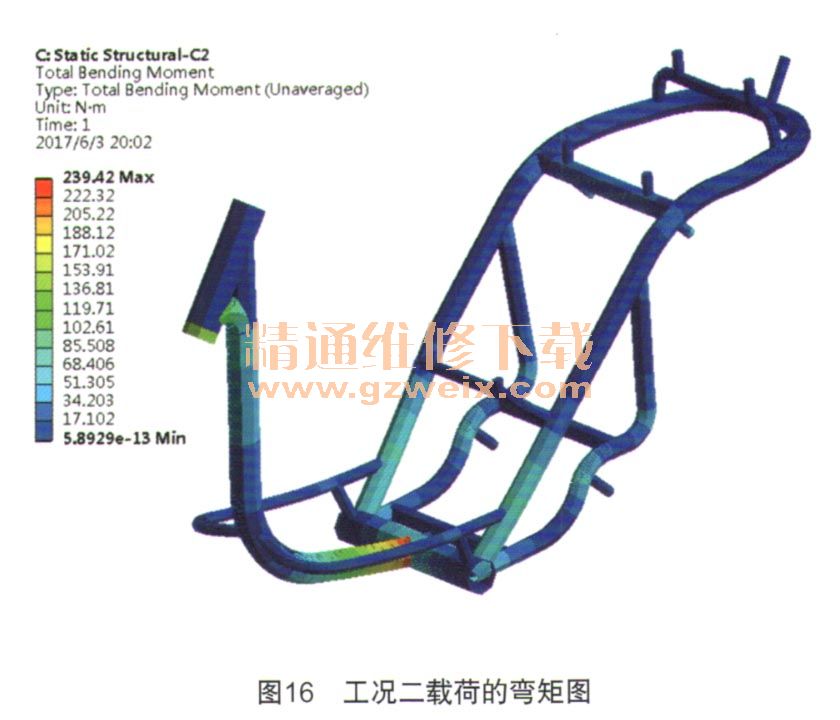

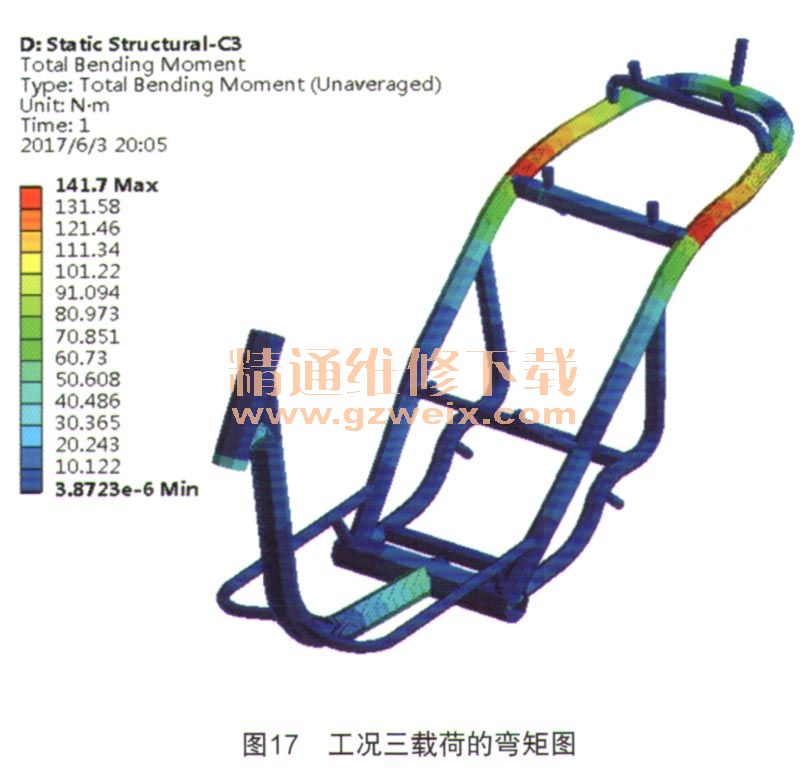

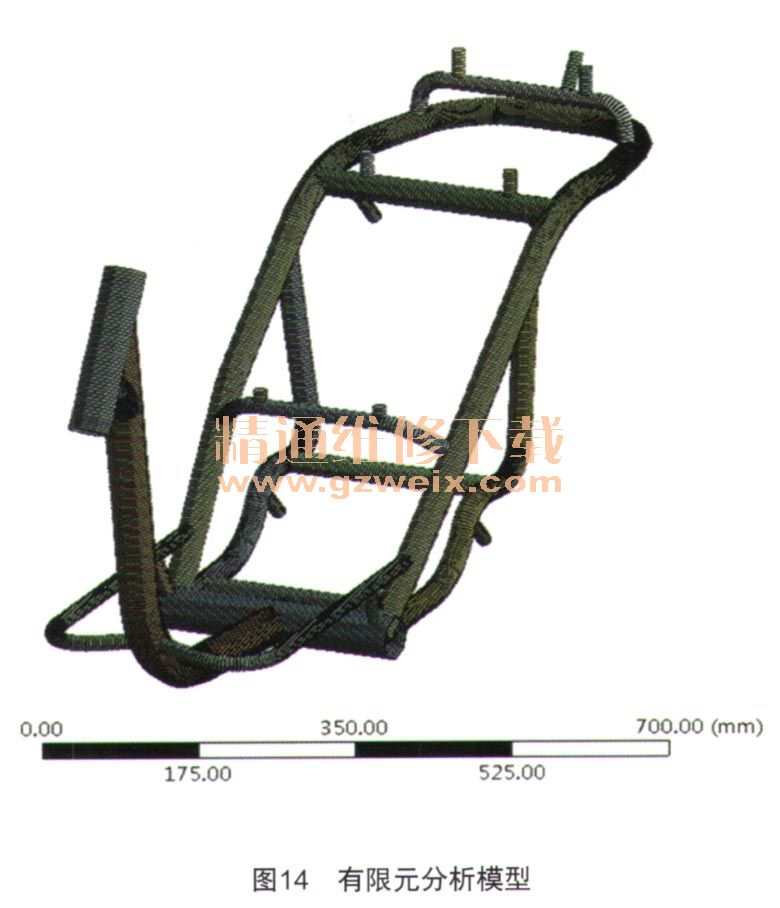

    式中,M为弯矩,W为材料抗弯截面系数,W、为抗扭截面系数。分析计算结果如图14~17和表3所示。











    3.3.5车架基本结构
    根据3.3.4节中对车架拓扑结构的弯矩、扭矩分析,确立车架主要构件的材料规格,并根据分析结果对局部区域进行截面积加强,从而建立车架的基本结构,车架基本结构3D模型如图18所示。

[1] [2] [3]  下一页
