15拆下如图3-199的部件。

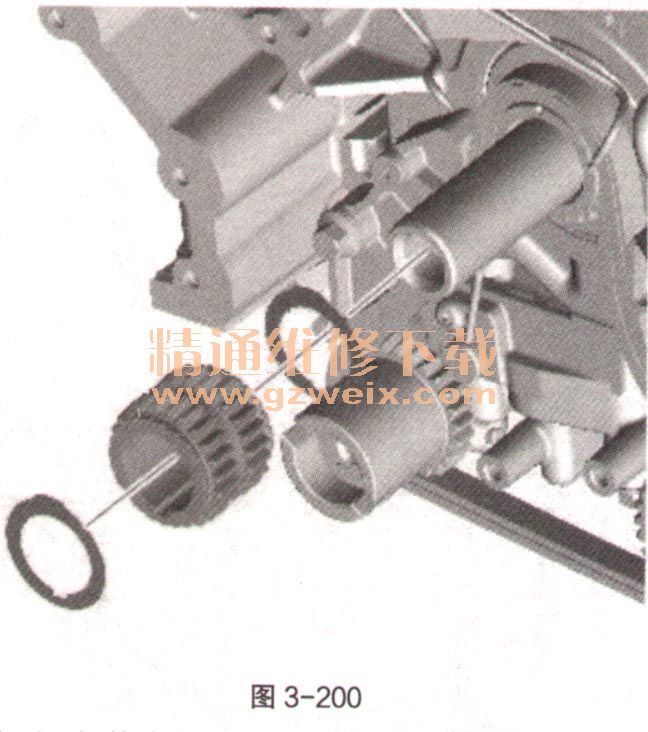

    16小心不要丢弃摩擦垫圈，如图3-200。

（2）安装方法。

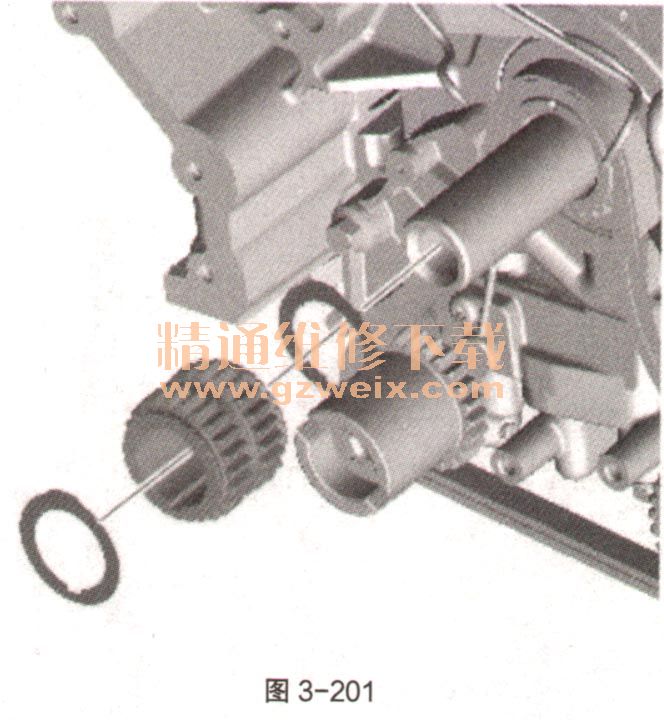

    ①安装一个新的摩擦垫圈，如图3-201。

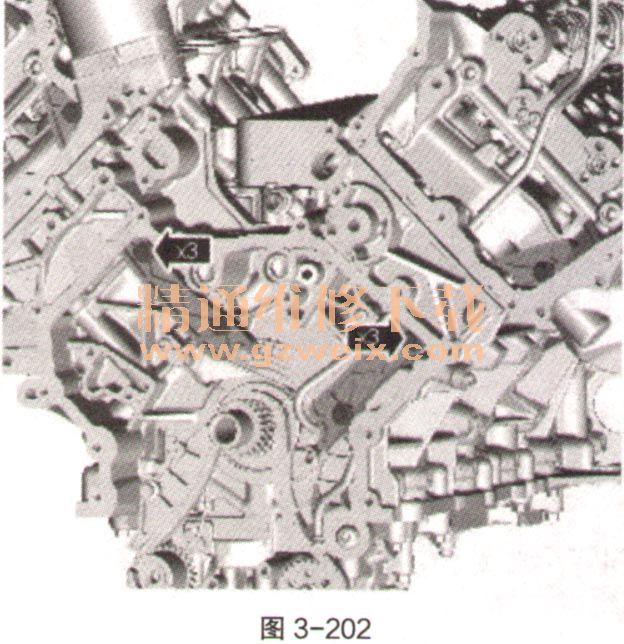

    ②拧紧图3-202部件。扭矩：12N·m。

    ③将专用工具安装到每个凸轮轴上，如图3-203。专用工具：303-1452。扭矩：10N·m。

    ④如果位置不在如图3-204的位置，小心旋转凸轮轴。

    ⑤将专用工具303-1445安装到凸轮轴的后部，确保键槽正确定位到每个凸轮轴的每个槽中，如图3-205。

    ⑥切勿过度旋转凸轮轴。用手指拧紧蝶形螺母。未能遵守这一指令可能造成元件损坏。使用合适的工具，小LINK时针滚动凸轮轴，然后逆时针滚动。旋转专用工具锁定螺母，直至凸轮轴中没有移动空间为止，如图3-206。重复步骤③～⑥，安装其他汽缸盖上的凸轮轴。

    ⑦不要让凸轮轴旋转。如果可变气门正时（VVT）装置受到震动或跌落，则必须更换可变气门正时装置。现阶段不要拧紧。与可变气门正时（VVT）装置一起安装正时链条，如图3-207。

    ⑧确保所有正时链条的对齐标记都处在的位置，如图3-208。
