⑨拧紧如图3-209部件。扭矩：25N·m。

    ⑩确保张紧器活塞完全伸出。然后在安装前压下并使用手雷形销钉锁定张紧器活塞，不遵守此说明可能会损坏发动机，如图3-210。

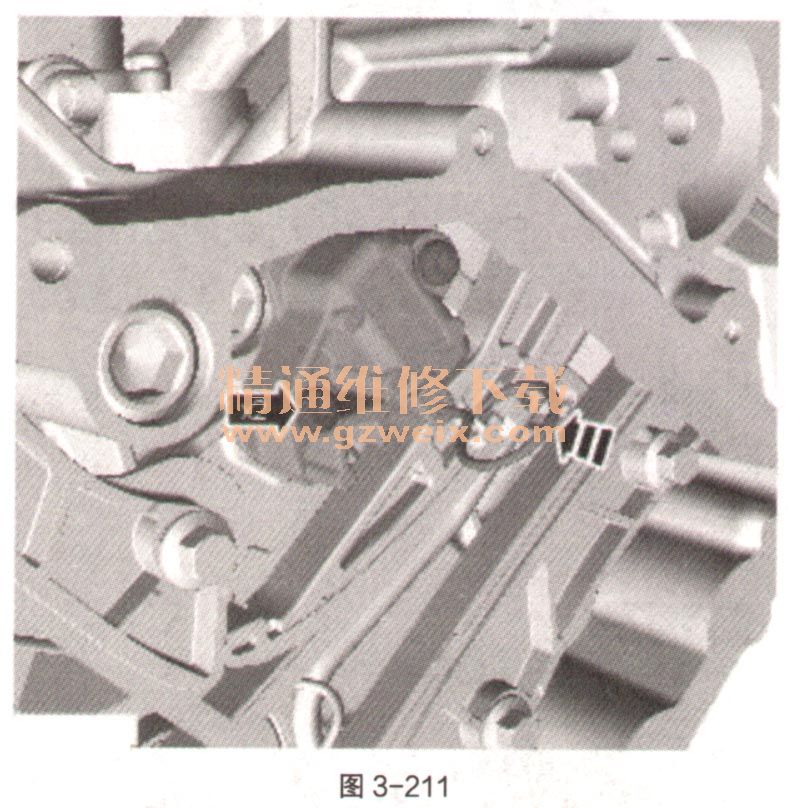

    11在此阶段切勿松开正时链条张紧器锁定销，如图3-211。扭矩：10N·m。

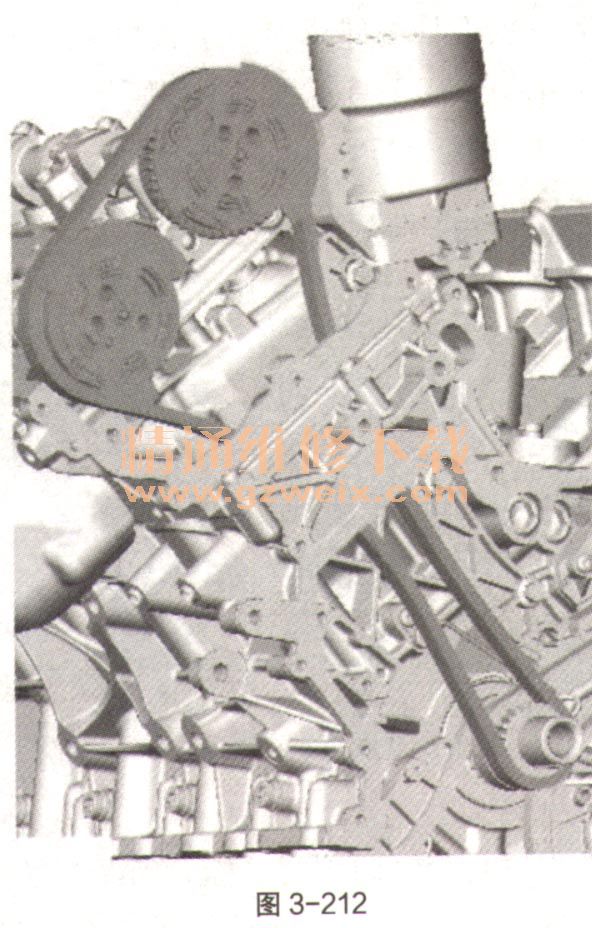

    12不要让凸轮轴旋转。如果可变气门正时（VVT）装置受到震动或跌落，则必须更换可变气门正时装置。现阶段不要拧紧。与可变气门正时装置一起安装正时链条，如图3-212。

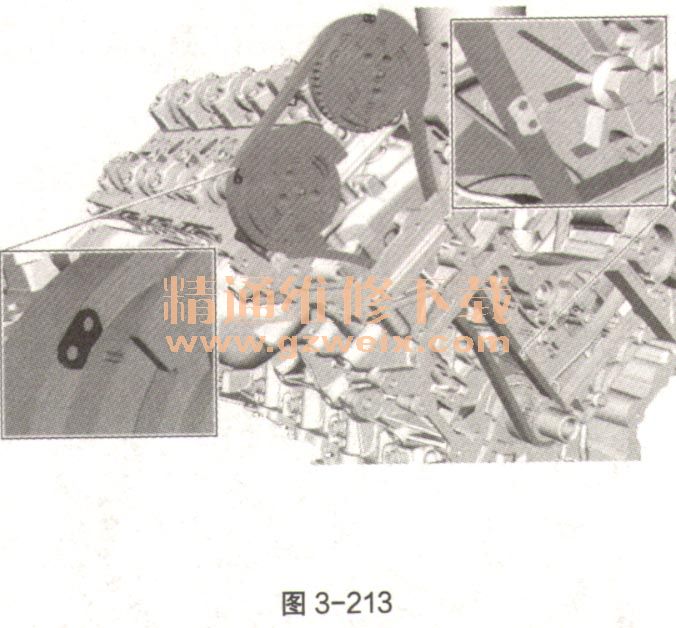

    13确保所有正时链条的对齐标记都处在的位置，如图3-213。

    14拧紧如图3-214部件。扭矩：25N·m。

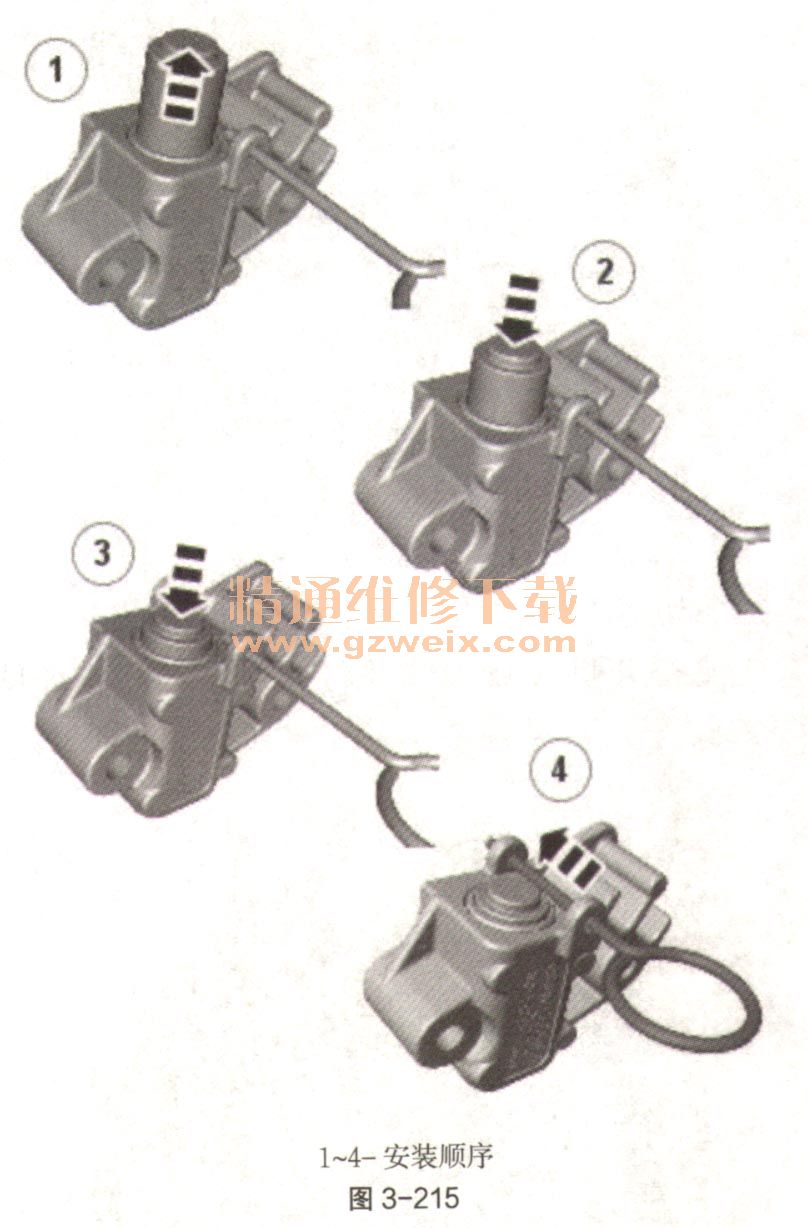

    15确保张紧器活塞完全伸出。然后在安装前压下并使用手雷形销钉锁定张紧器活塞，未能遵守此说明可能会损坏发动机，如图3-215。

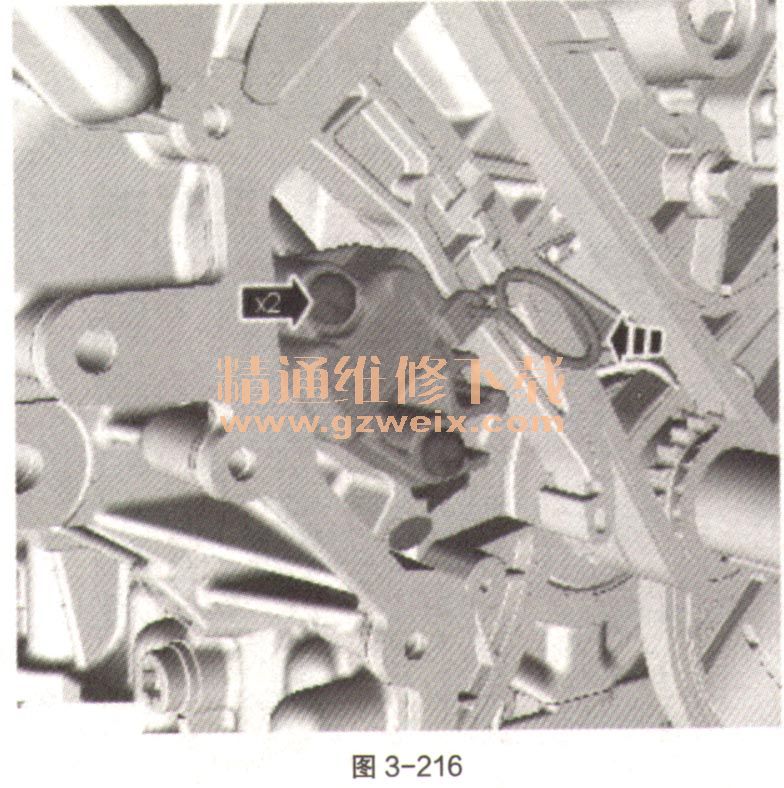

    16在此阶段切勿松开正时链条张紧器锁定销，如图3-216。扭矩：10N·m。

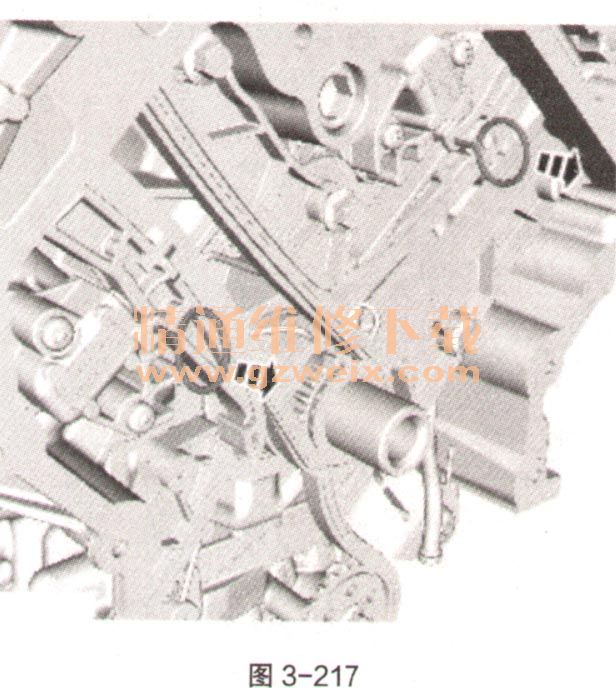

    17安装如图3-217部件。

    18切勿使用机械力。确保张紧器完全展开。

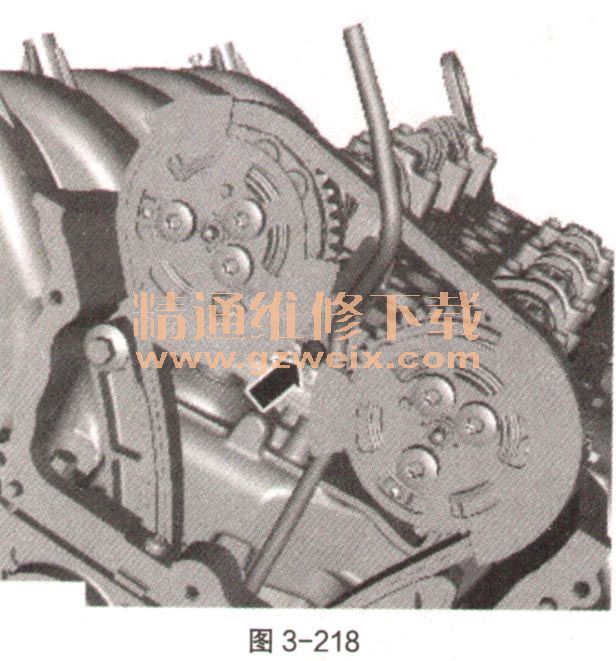

    19松开机油吸入管并将其放在一边，如图3-218。
